防水TYPE C母座6PIN 沉板2.0 两脚插板SMT L=5.7 舌片外露 锌合金

产品详情

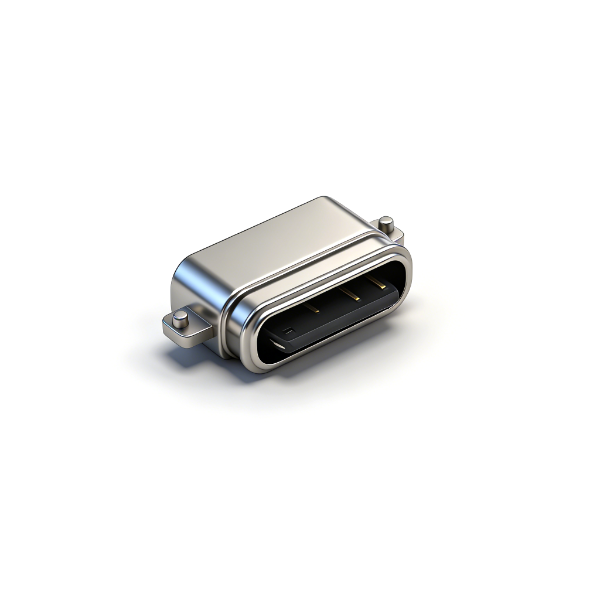

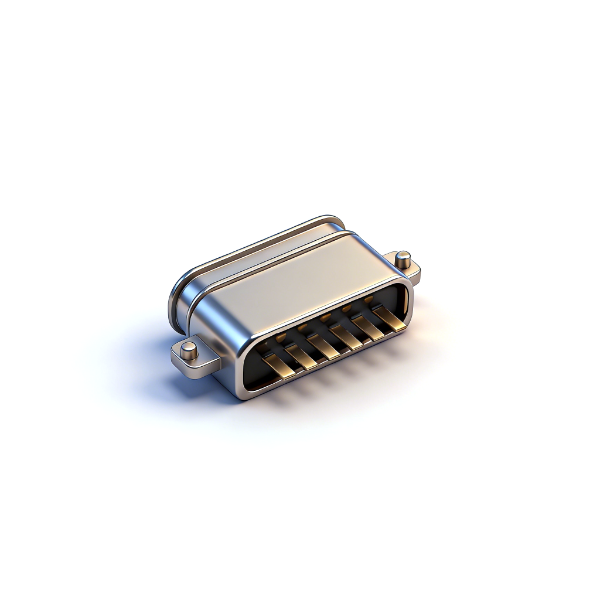

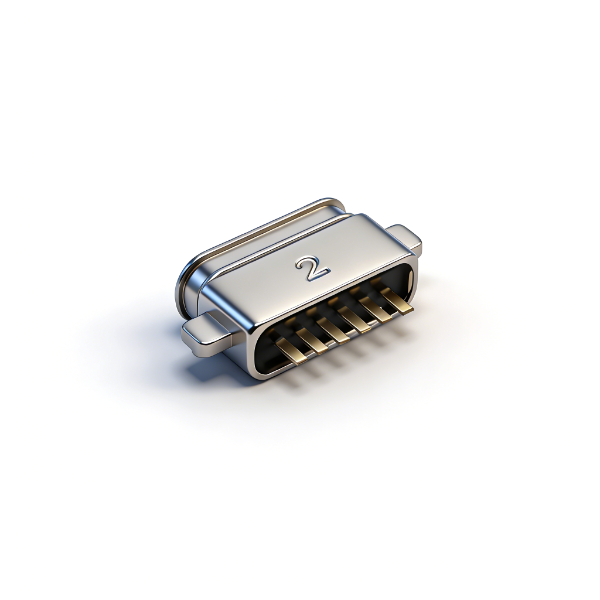

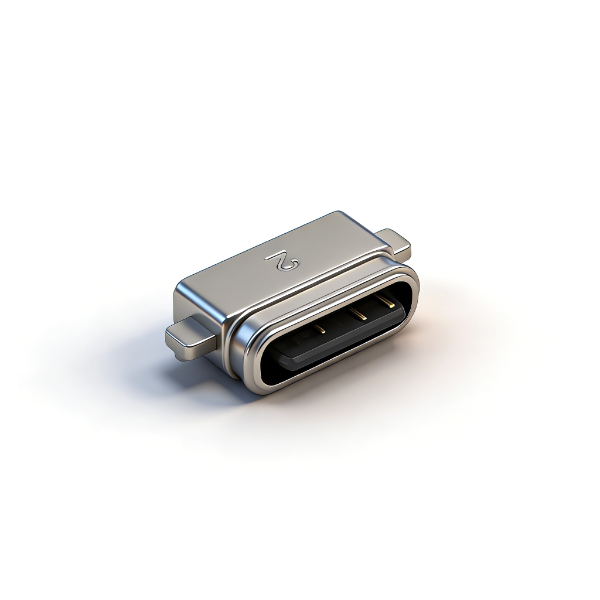

B09W0605A 6PIN沉板防水Type-C母座采用两脚插板SMT结构，整机长度仅5.7mm小型化设计，搭配2.0mm深度沉板方案，有效减少整机外部凸起，适配超薄机身结构；采用舌片外露+锌合金屏蔽外壳，结构刚性强、抗挤压变形，区别全塑款耐用性更好。防水等级达到IPX7深水防护，配套专用硅胶防水圈，组装外壳时必须涂抹环保润滑油，机壳与胶圈单边预留0.15mm最小干涉间隙，胶圈尺寸选用上限规格，避免装配挤压破损漏水。

产品壳体选用PA10T耐高温塑胶，适配SMT回流焊加工；屏蔽壳为锌合金镀镍，防锈抗冲击；6PIN磷铜镀金端子导电损耗低，初始接触电阻≤30mΩ，最大承载3A充电电流，仅支持USB2.0充电功能，无高速数据引脚。插拔力度适中，标准5000次插拔循环，出厂统一卷带包装，兼容自动化贴片机大批量生产，通过ROHS、REACH环保检测，支持样品测试、批量定制，适合轻薄防水手表、迷你防水充电宝、小型户外照明、微型车载充电模块、超薄厨卫防水小电器配套使用。

产品规格

注意事项

• SMT回流焊严格管控温度与加热时长，避免PA10T塑胶、防水胶圈高温老化，丧失IPX7深水密封能力；

• 外壳组装必须均匀涂抹指定环保润滑油，油量不足会产生装配间隙渗水，过量易污染6PIN端子造成接触不良；

• 机壳与防水胶圈单边预留至少0.15mm干涉间隙，胶圈尺寸建议选用规格上限，保证贴合密封不漏水；

• PCB沉板开槽深度严格控制2.0mm，开槽尺寸偏差会导致连接器装配凸起、胶圈挤压破损；

• 本品为两脚SMT+6PIN端子结构，PCB焊盘按标准图纸加工，尺寸偏差易造成定位脚虚焊、端子短路；

• 锌合金外壳避免大力磕碰，防止壳体变形挤压内部端子，引发充电断连；

• 成品存放干燥通风环境，远离水汽、酸碱油污，防止镀金端子氧化增大接触电阻；

• 禁止暴力插拔Type-C公头，6PIN细端子极易弯折，造成充电接触不良；

• 额定最大3A电流，不可长期超负载运行，避免端子过热加速老化；

• 仅支持USB2.0充电，无高速数据引脚，有数据传输需求请选用16PIN全功能系列；

• 整机IPX7深水测试前完成全套装配，大批量投产前先做浸泡、插拔、高低温可靠性试样；

• 自动化贴片使用卷带专用设备，防止舌片外露端子刮伤镀金层，降低耐磨性能。
