防水TYPE C母座16PIN 沉板1.4 四脚插板SMT L=7.45 不锈钢 双外壳

产品详情

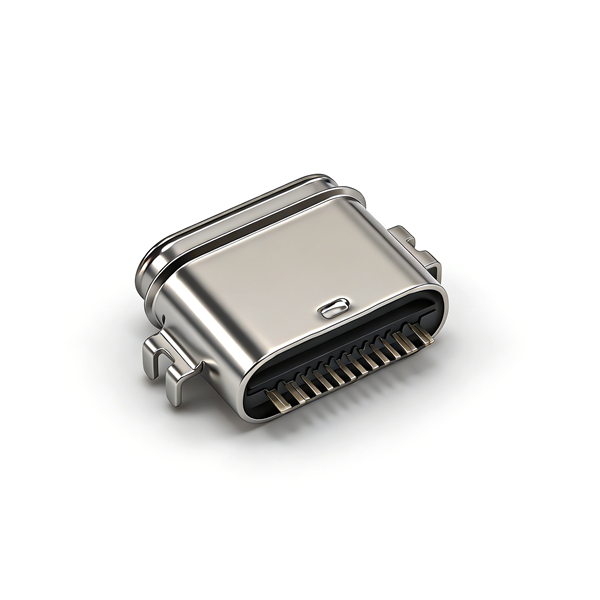

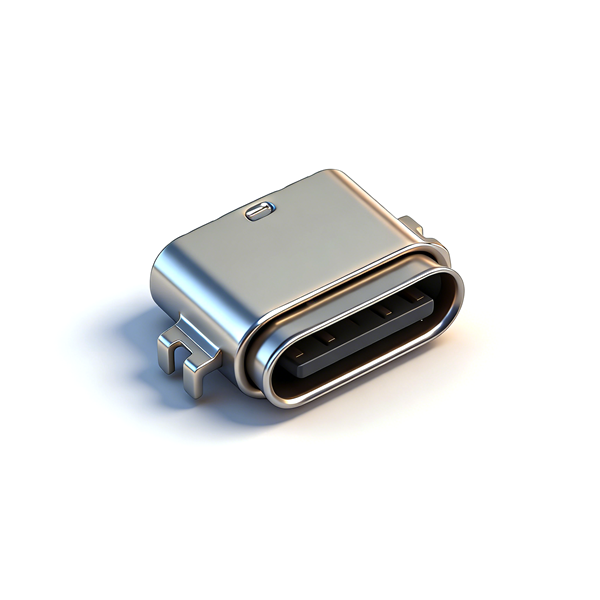

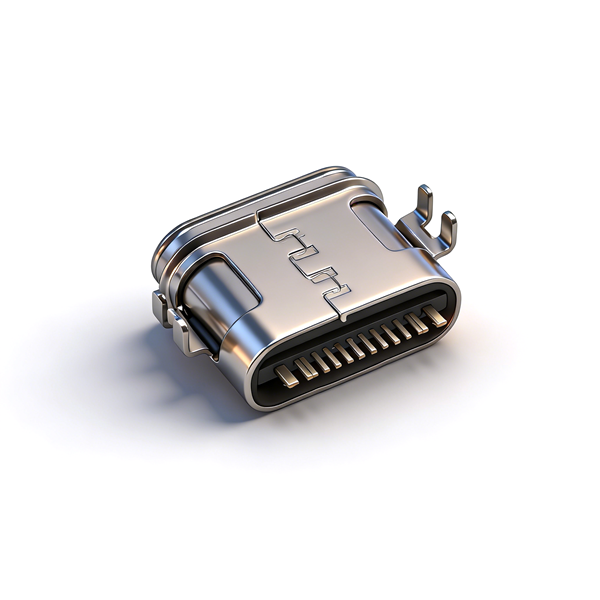

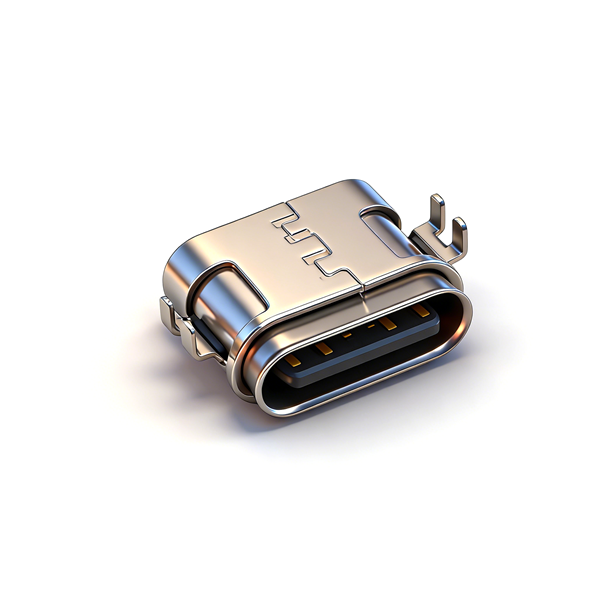

B09W1605A 16PIN全功能沉板Type-C母座采用1.4mm沉板+四脚插板SMT结构，整体长度7.45mm，区别普通单层屏蔽产品，采用不锈钢前壳+不锈钢中间隔板双层外壳，抗电磁干扰、抗挤压变形、潮湿环境防锈能力更强。壳体为UL94 V-0阻燃耐高温塑胶，回流焊峰值260℃稳定承受10秒高温，适配大批量自动化贴片生产。

端子采用铜合金镍金电镀工艺，单引脚接触电阻≤40mΩ，支持5A/20V大电流快充，16路完整Type-C信号覆盖供电、接地、CC识别、高速差分数据，充电与数据同步兼顾。规格书附带整机组装示意图，精准标注公头插入深度、机壳倒角、胶圈单边0.19mm干涉预留尺寸，避免装配间隙漏水。工作温度覆盖-25℃~85℃，高低温工况电气性能稳定，通过ROHS、REACH环保检测，支持样品测试、大批量定制，适合超薄深水智能手表、户外防水充电宝、车载高端充电模块、小型防水工业检测仪器、防水运动摄像设备配套使用。

产品规格

注意事项

• SMT回流焊严格控制峰值260℃、保温10秒，超温超时会造成阻燃塑胶、防水胶圈老化变形，削弱密封防水能力；

• 整机装配严格参照组装图纸，机壳必须倒角，胶圈单边预留0.19mm干涉间隙，间隙不足挤压破损会导致漏水；

• PCB沉板开槽深度固定1.4mm，开槽尺寸偏差会造成连接器装配凸起、胶圈无法贴合密封；

• 本品为双层不锈钢外壳，避免大力磕碰，壳体变形会挤压内部16PIN细端子，引发充电、数据传输故障；

• PCB焊盘严格按照标准顶层图纸开模，四定位脚与高密度端子尺寸偏差易造成虚焊、端子短路；

• 成品储存干燥通风环境，远离海水、酸碱、高湿气体，防止不锈钢、铜合金端子氧化增大接触电阻；

• 禁止长期超过5A/20V额定工况运行，大电流过载会加速端子发热老化，缩短使用寿命；

• 插拔操作轻柔，严禁暴力弯折16PIN细端子，极易出现断连、高速数据丢包问题；

• 大批量投产前申领样品，完成回流焊、高低温、装配防水、插拔全项可靠性验证；

• 自动化贴片过程防护舌端端子，硬物刮擦会磨损镀金层，降低导电与耐磨性能。
