防水TYPE C母座6PIN 沉板0.55 四脚插板SMT L=8.2 全塑

产品详情

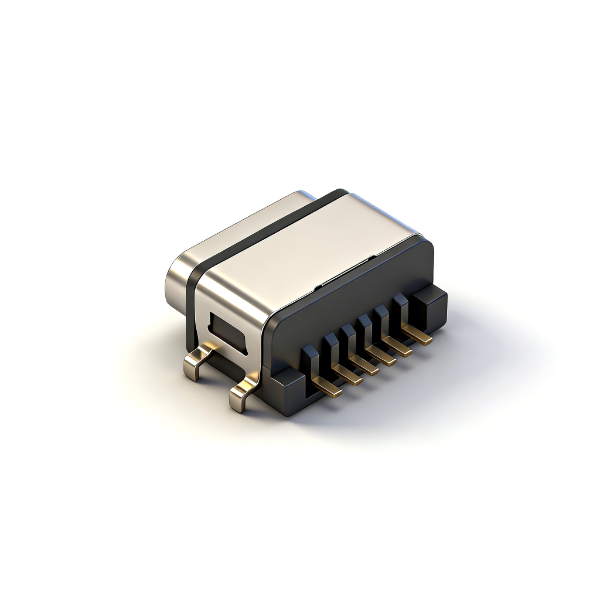

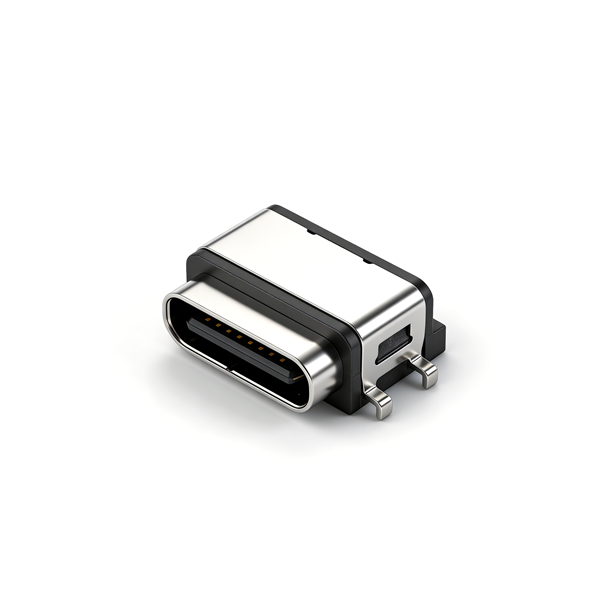

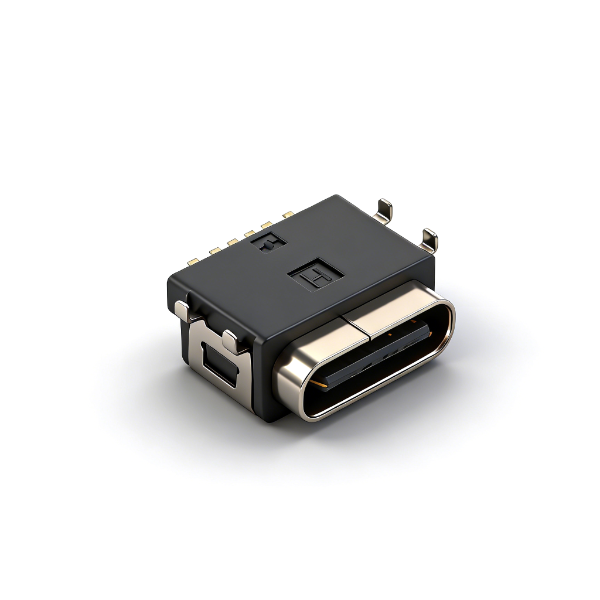

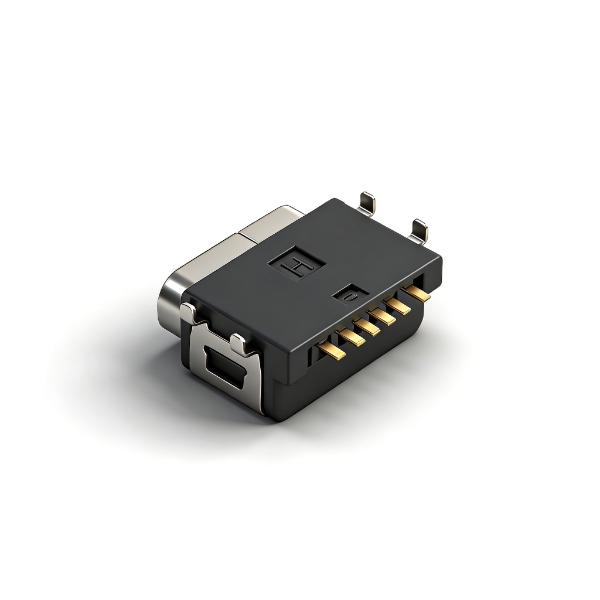

B09W0604A 6PIN沉板防水Type-C母座采用沉0.55mm超薄沉板结构，整体长度8.2mm，区别常规板上款，沉板布局有效压缩整机内部空间，适配超薄类电子产品。采用四脚插板SMT加固设计，四点焊盘受力均匀，设备震动、拉扯工况下不易虚焊脱落；防水等级IP66，搭配专用硅胶密封胶圈，户外雨水、厨卫喷淋环境均可稳定防护。

壳体选用PA10T玻纤增强耐高温塑胶，回流焊高温加工不易变形；屏蔽外壳为SUS304不锈钢镀镍，防锈抗干扰；6PIN端子仅配置VBUS供电、CC识别、GND接地，简化线路，仅满足充电使用需求，降低客户PCB布线成本。产品通过ROHS、REACH环保检测，出厂适配全自动SMT贴片机，支持样品试样、大批量定制，适合超薄防水充电宝、轻薄户外照明、车载超薄充电模块、小型轻薄厨卫防水电器等仅需Type-C充电的轻薄防水整机配套。

产品规格

注意事项

• SMT回流焊生产管控温度与时长，避免PA10T塑胶、硅胶胶圈高温老化变形，削弱IP66喷淋防水性能；

• 沉板PCB严格按照图纸开槽深度0.55mm，开槽尺寸偏差会导致连接器装配凸起、胶圈密封失效漏水；

• 防水硅胶圈装配不可漏装、扭曲、破损，胶圈装配缺陷会直接丧失防喷淋防水能力；

• 本品为四脚沉板加固结构，PCB焊盘、开槽尺寸必须严格对标规格图纸，防止定位脚虚焊、装配卡滞；

• 成品储存环境干燥通风，远离水汽、油污、腐蚀气体，避免不锈钢、镀金端子氧化增大接触电阻；

• 仅支持充电功能，无高速数据传输引脚，有数据传输需求请选用16PIN全功能系列型号；

• 使用过程禁止暴力插拔Type-C公头，防止6PIN端子折弯，造成充电接触不良、断流；

• 仅适用于IP66防喷淋场景，深水浸泡设备需更换IPX7/IPX8防护等级连接器；

• 大批量投产前申领样品，完成沉板装配、喷淋防水、插拔可靠性全项测试。
