TYPE C母座24PIN 侧贴四脚插板SMT L=14.3 CH=5.06 双壳点焊 U4

产品简介

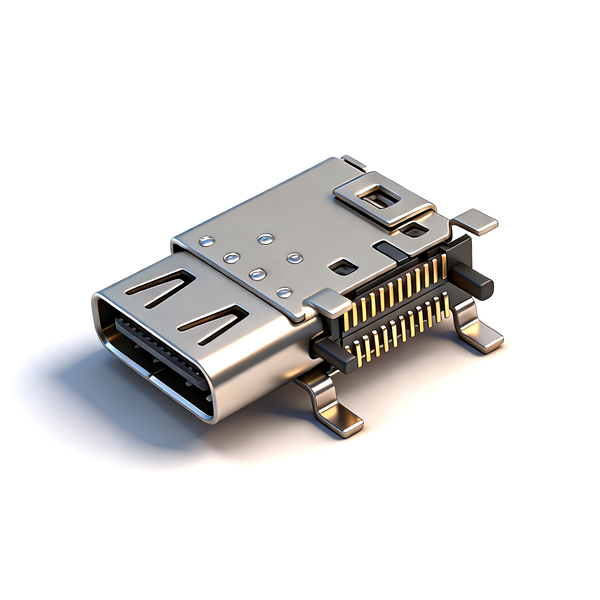

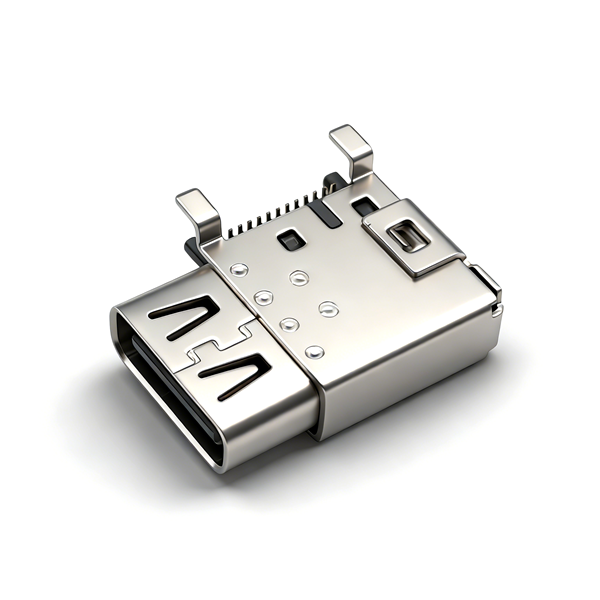

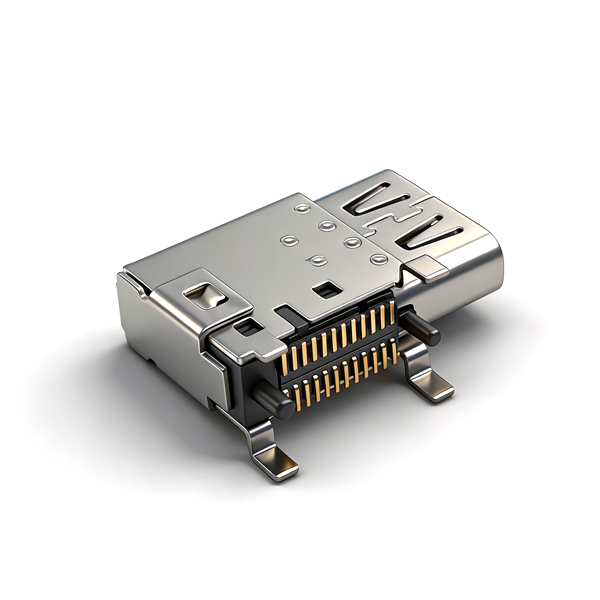

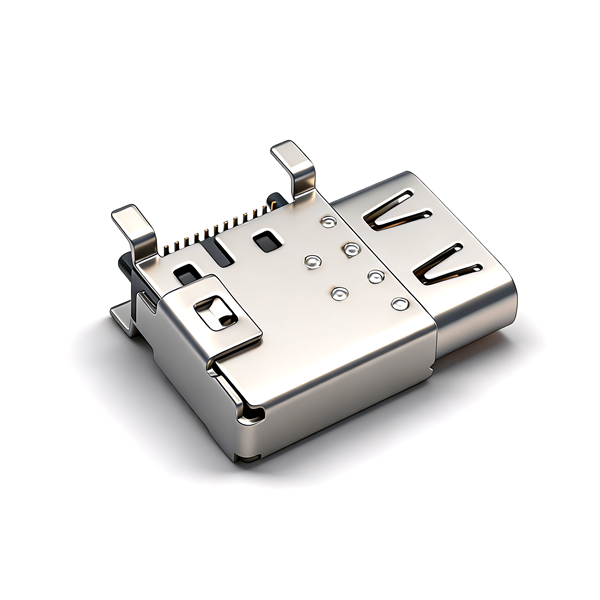

A032413A 24PIN侧贴四弯脚Type-C母座，L14.3超薄5.06mm，双层不锈钢激光点焊壳体，SMT+DIP复合固定，全通道支持PD快充、高速数据与高清视频，强屏蔽抗干扰，24mm载带自动化贴片，ROHS合规，适配工业、高端超薄拓展坞。

产品详情

A032413A为超薄双壳点焊24PIN Type-C插座，本体总长14.3、总高仅5.06mm；双层不锈钢外壳采用多点激光点焊密封，电磁屏蔽性能大幅提升；侧出四弯复合引脚同时实现SMT贴片定位与DIP插件加固，焊接抗震；完整24PIN双通道线路可同步承载大功率充电、高速差分与SBU视频；LCP耐高温胶适配回流焊，多层电镀端子耐腐蚀；与A032412A尺寸接近，但双壳结构PCB不通用，适合EMC要求高的轻薄、工业整机。

产品规格

产品型号	A032413A
产品名称	24PIN侧贴四弯脚SMT Type-C L=14.3 CH=5.06 双壳激光点焊
引脚配置	24PIN全功能（快充+双通道数据+SBU高清视频）
外壳工艺	双层不锈钢壳体，多点激光点焊密封
安装结构	SMT贴片定位+DIP鱼叉插件复合固定
本体尺寸	总长14.3mm，超薄总高5.06mm
适配PCB	板厚1.0mm，混合贴片+插件过孔焊盘
载带规格	24mm标准载带，自动化SMT卷装
环保标准	ROHS、REACH
备注	双壳强屏蔽、超薄矮款、复合抗震、无防水、同系列不可互换

注意事项

PCB需同时绘制SMT贴片焊盘与DIP插件过孔，单一工艺无法装配；
双壳点焊款屏蔽性能优异，整机接地需完整铺铜进一步优化EMC；
24PIN高速/视频差分线路严格阻抗匹配，避免信号干扰丢包；
SMT回流焊峰值温度≤260℃，防止超薄LCP胶芯、壳体变形；
本品无防水，禁止户外、淋雨、浸水类设备装配；
仓储干燥避光存放，防止不锈钢壳体氧化、载带粘连；
与A032411/A032412壳体、PCB尺寸不兼容，不可直接替换。
