TYPE C母座24PIN 侧贴四鱼叉脚插板SMT L=14.3 CH=5.10

产品详情

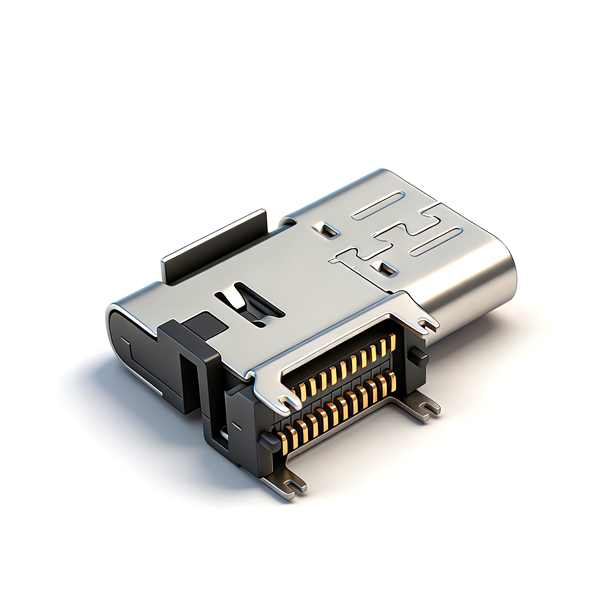

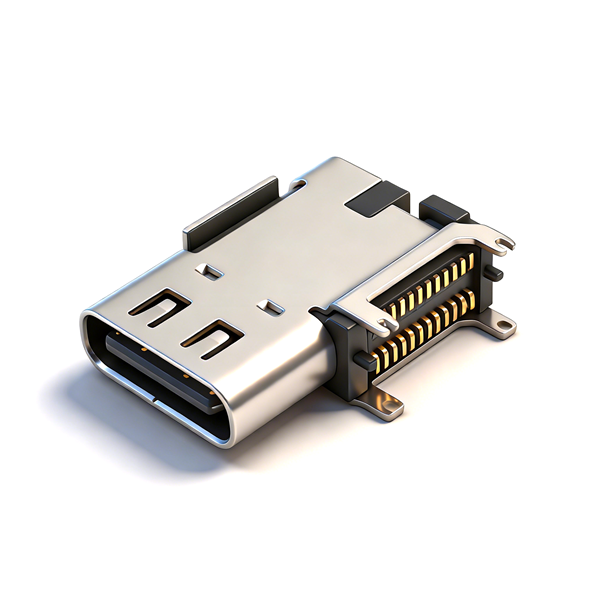

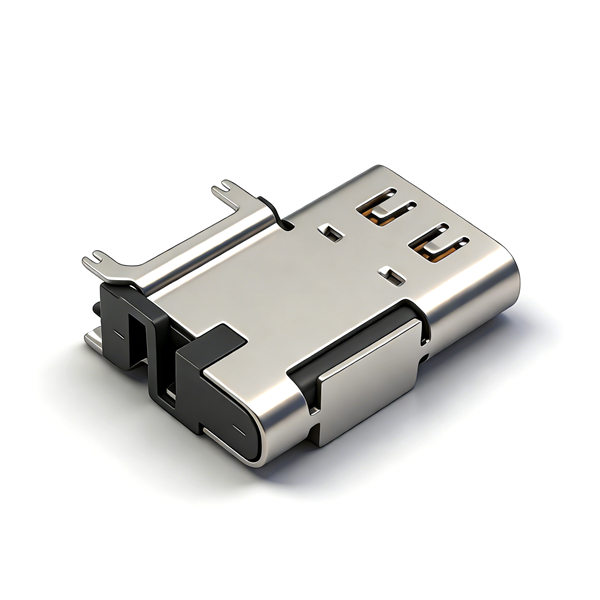

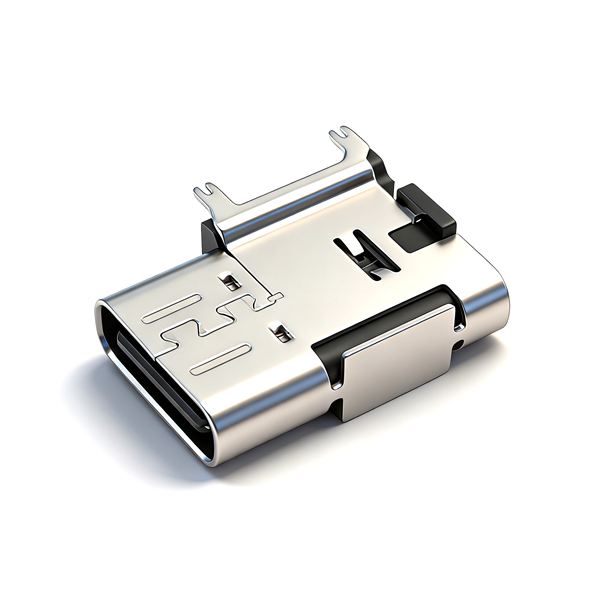

A032412A为超薄款24PIN侧出复合弯脚Type-C插座，本体总长14.3、超薄总高5.10mm；四弯折鱼叉引脚兼具SMT贴片定位与DIP插件加固，焊接稳固抗震；完整24针双通道线路同时承载PD大功率充电、高速差分数据、SBU视频信号；LCP耐高温胶适配回流焊，金属件多层镀镍防锈；标准24mm载带卷装，全自动贴片量产，相比A032411A高度大幅缩减，适配超薄整机，PCB焊盘不可与同系列互换，无防水仅干燥设备使用。

产品规格

注意事项

• PCB需同时绘制SMT贴片焊盘与DIP插件过孔，单一工艺无法装配；

• 24PIN高速/视频差分线路严格做阻抗匹配，避免数据、画面丢失；

• SMT回流焊峰值温度控制≤260℃，防止超薄LCP胶芯变形；

• 本品无防水结构，禁止户外、淋雨、浸水整机装配；

• 仓储干燥避光存放，防止载带粘连、端子氧化生锈；

• 与A032410A/A032411A外形高度不同，PCB焊盘不可直接替换。
