TYPE C母座14PIN 沉板1.6 后两脚插板SMT L=6.65 CH=0.00-TYPE-C 连接器-晨阳电子

产品详情

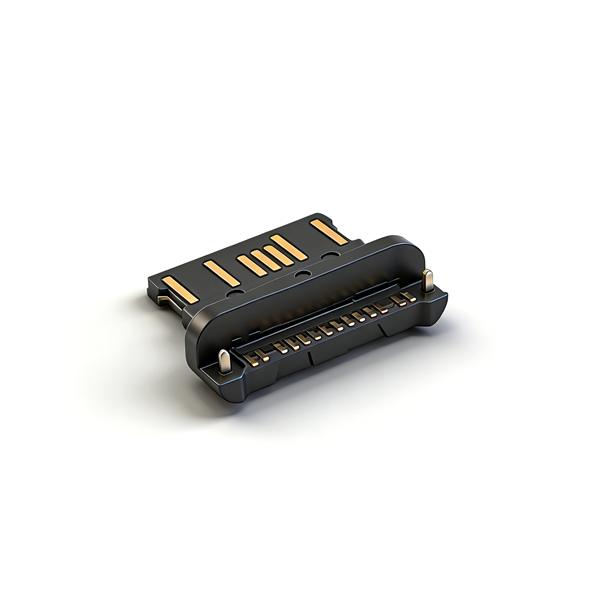

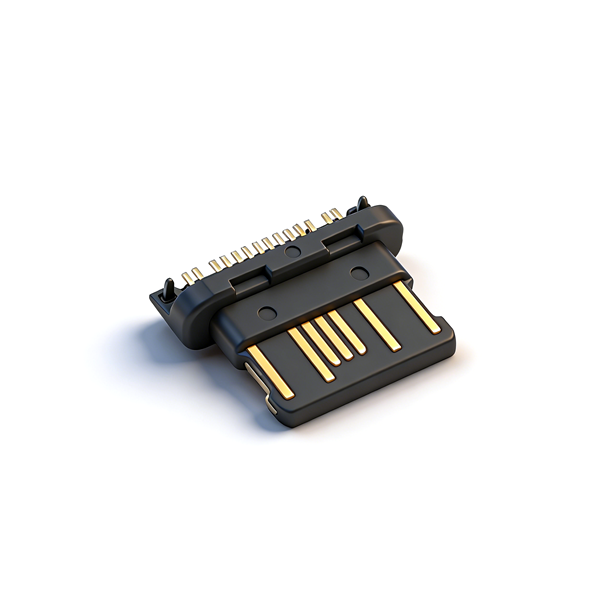

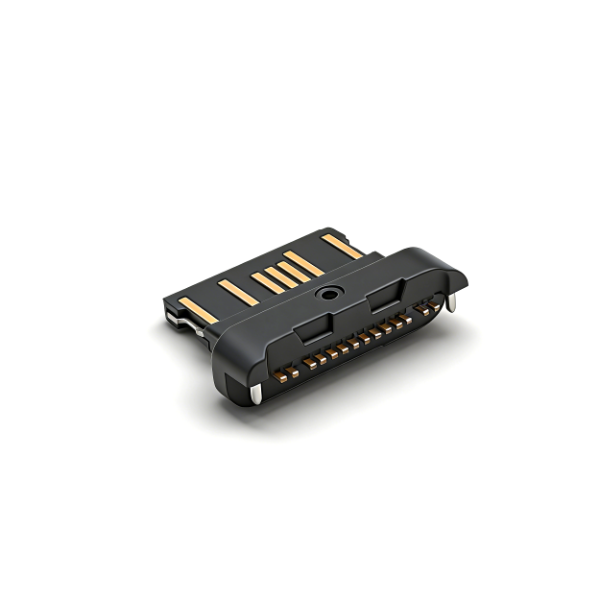

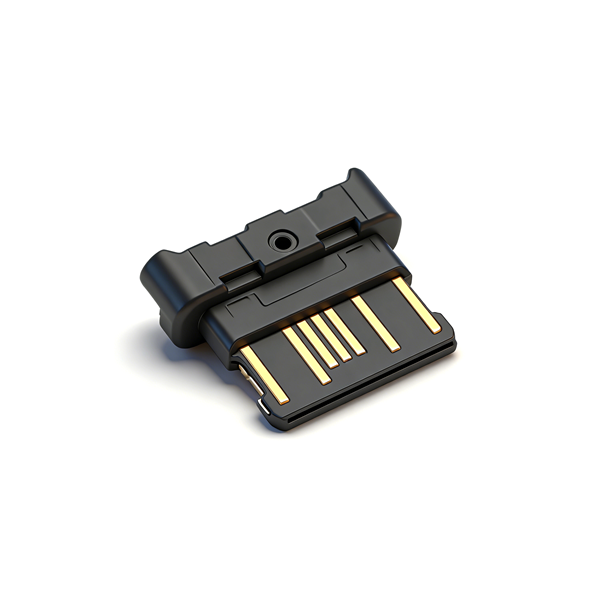

A031408A为沉板后两脚DIP Type-C插座，嵌入式沉板结构有效降低整机装配高度，后方两支鱼叉插脚适配波峰焊工艺，焊接稳定抗震；14PIN完整针路集成VBUS、CC、双通道D+/D-差分，同步实现大功率充电与高速数据；端子触点厚镀金耐腐蚀，24mm标准载带卷装，自动化产线上料便捷，PCB需做沉板开孔，与侧插DIP系列不通用，无防水仅干燥电源设备使用。

产品规格

产品型号	A031408A
产品名称	沉板后两脚DIP Type-C母座 14PIN全功能
引脚配置	14PIN，大功率快充+双通道高速数据
安装方式	沉板嵌入式，后方双DIP鱼叉插脚（波峰焊）
适配PCB	板厚1.0mm，需沉板开孔
端子镀层	触点镀金15μ" Min，焊位镀金1μ" Min
载带规格	24mm标准工业载带卷装
环保标准	ROHS、REACH
备注	沉板超薄、后两脚DIP、不可与侧插系列互换、无防水

注意事项

PCB必须设计对应沉板开孔，普通平板PCB无法装配；
仅后方两支DIP插脚焊接，前端无固定位，焊盘需加大铺铜加固；
波峰焊温度不可长期超过260℃，避免LCP胶芯变形；
14PIN差分线路做好阻抗匹配，保障高速数据稳定；
本品无防水，禁止户外、浸水、潮湿电源设备；
与A0314XX侧插DIP系列PCB图纸不兼容，不可直接替换；
仓储干燥避光存放，防止载带粘连、端子氧化。
