TYPE C母座24PIN 侧贴四鱼叉脚插板SMT L=14.3 CH=7.20

产品详情

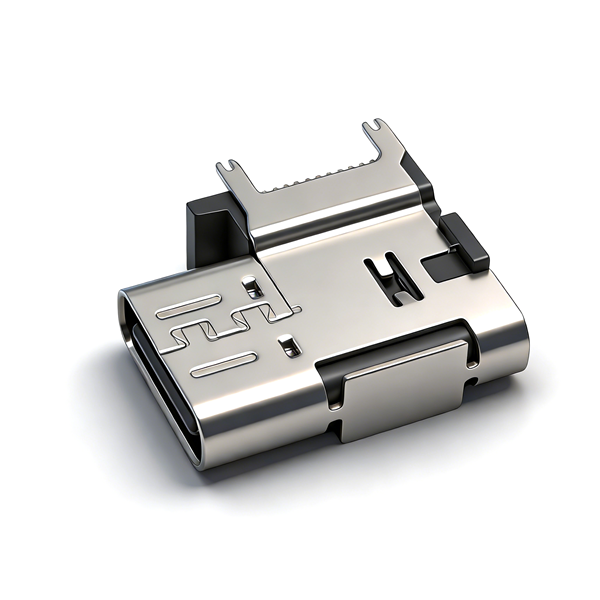

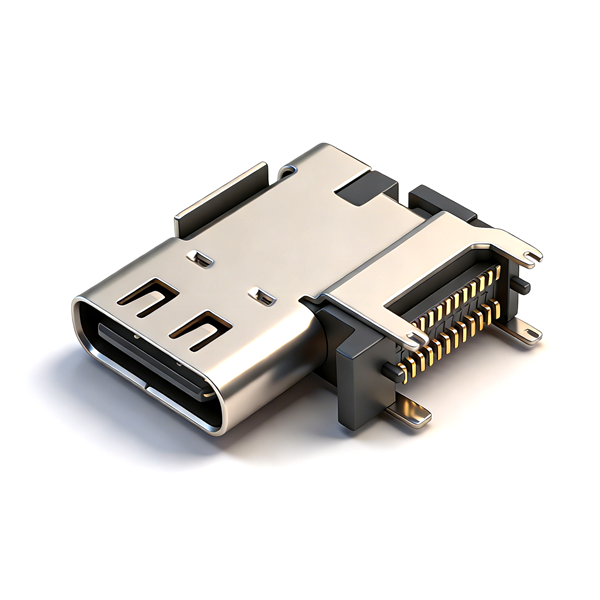

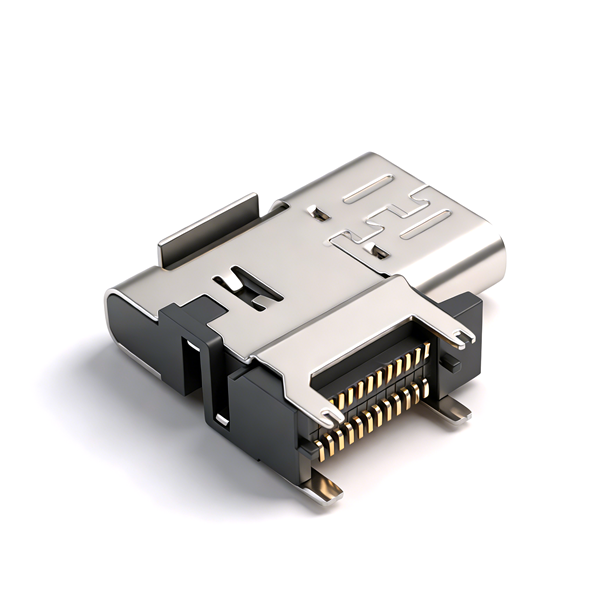

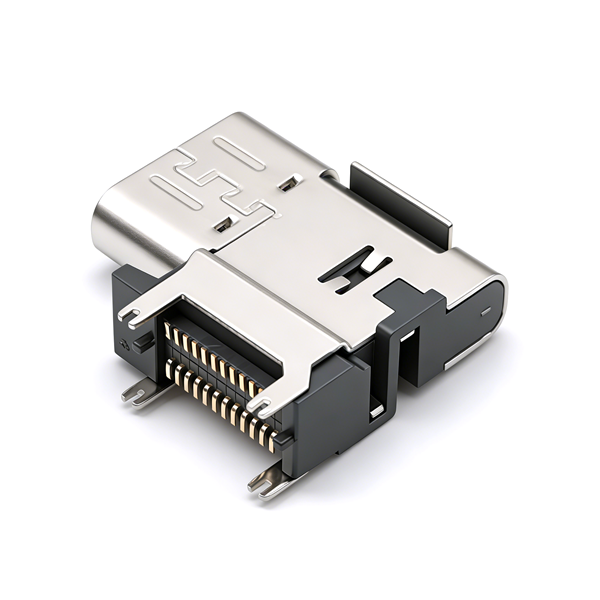

A032411A为侧出复合弯脚24PIN Type-C插座，四弯折鱼叉引脚兼具SMT贴片定位与DIP插件加固效果，焊接牢固抗震；24针完整覆盖VBUS、CC、双通道TX/RX、SBU视频差分，可同时实现大功率PD充电与高清视频传输；LCP耐高温胶适配回流焊，金属件多层电镀防锈；标准24mm载带卷装，适配全自动贴片产线，本体尺寸与A032410A有差异，PCB焊盘无法互换，多用于长条PCB拓展坞、视频转接整机。

产品规格

注意事项

• PCB必须同时设计SMT贴片焊盘与DIP插件过孔，单一工艺无法装配；

• 24PIN高速/视频差分线路严格做好阻抗匹配，避免画面、数据丢包；

• SMT回流焊峰值温度不得超过260℃，防止LCP胶芯变形；

• 本品无防水设计，禁止户外、淋雨、浸水类设备使用；

• 仓储保持干燥避光，防止载带粘连、端子氧化；

• 和A032410A外形、PCB尺寸不兼容，不可直接替换使用。
