TYPE C母座24PIN 侧贴四鱼叉脚插板SMT L=14.3 CH=8.60-TYPE-C 连接器-晨阳电子

产品详情

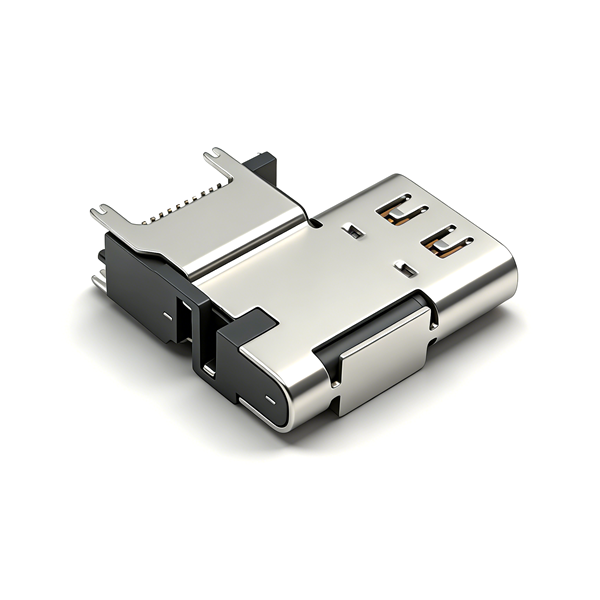

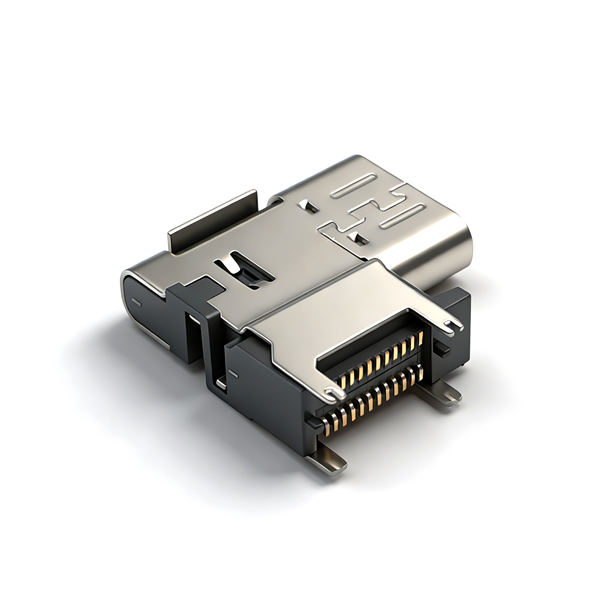

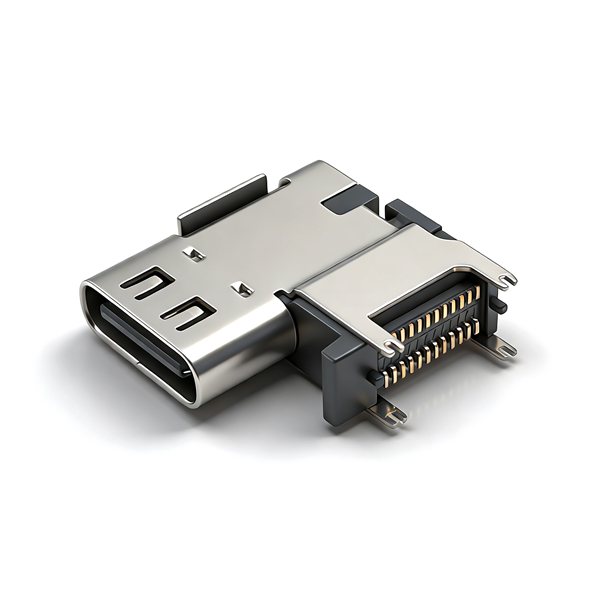

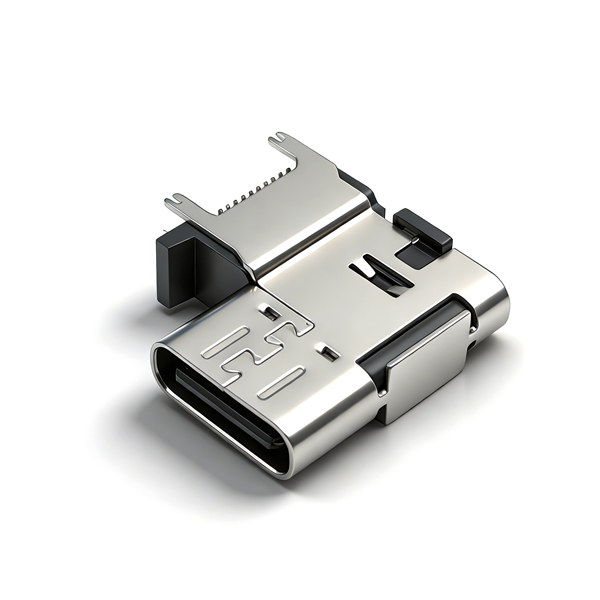

A032410A为侧出复合弯脚Type-C插座，四弯折鱼叉引脚同时实现SMT贴片定位与DIP插件加固，焊接抗震稳固；24PIN完整针路集成VBUS、CC、双通道TX/RX差分，同时支持PD大功率快充、高速数据与高清视频；LCP耐高温胶适配回流焊，外壳端子多层电镀耐腐蚀；24mm标准载带每卷5000PCS，全自动贴片量产，侧出线设计适配窄长条PCB，无防水仅干燥整机使用。

产品规格

产品型号	A032410A
产品名称	侧贴四弯鱼叉脚24PIN Type-C母座 SMT+DIP复合
引脚数量	24PIN全功能（快充+高速数据+视频差分）
安装方式	SMT贴片定位+DIP鱼叉插件双重固定
本体总长	13.95mm
适配PCB厚度	1.0mm
载带规格	24mm宽，单卷6240mm/5000PCS
镀层标准	外壳镀镍，端子触点镀金、焊区镀锡
环保标准	ROHS、REACH
备注	复合弯脚抗震、24PIN全高速、SMT卷带包装、无防水

注意事项

复合SMT+DIP结构，PCB需同时做贴片焊盘与插件过孔，不可单用一种工艺；
24PIN高速差分线路必须严格阻抗匹配，避免视频/数据丢包；
回流焊峰值温度不超260℃，防止LCP胶芯软化变形；
本品无防水，禁止户外、浸水、潮湿整机装配；
仓储干燥通风，防止载带粘连、端子氧化；
与A0314XX纯DIP14PIN系列PCB焊盘不通用，不可替换。
