TYPE C母座14PIN 侧插四脚交叉小脚鱼叉脚DIP L=14.75 CH=5.06-TYPE-C 连接器-晨阳电子

产品详情

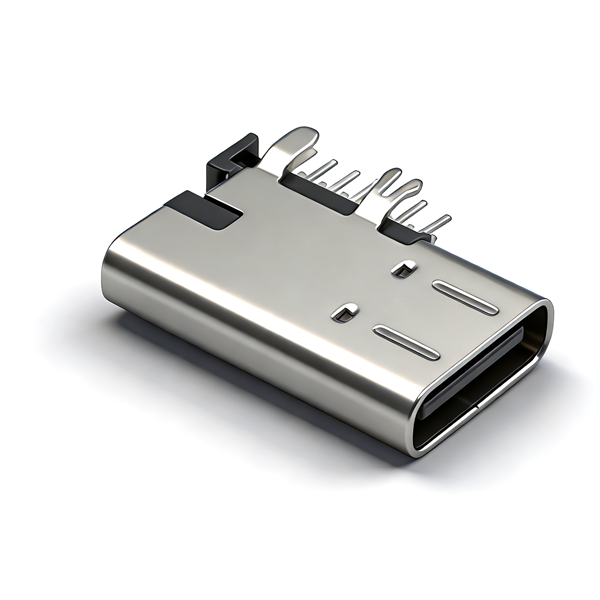

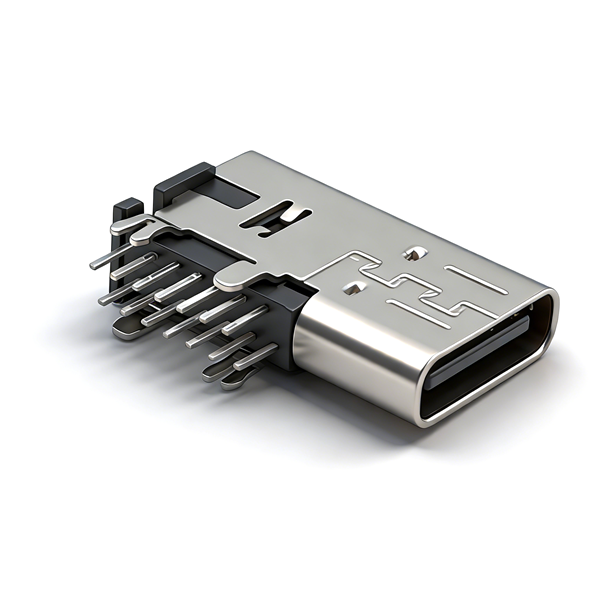

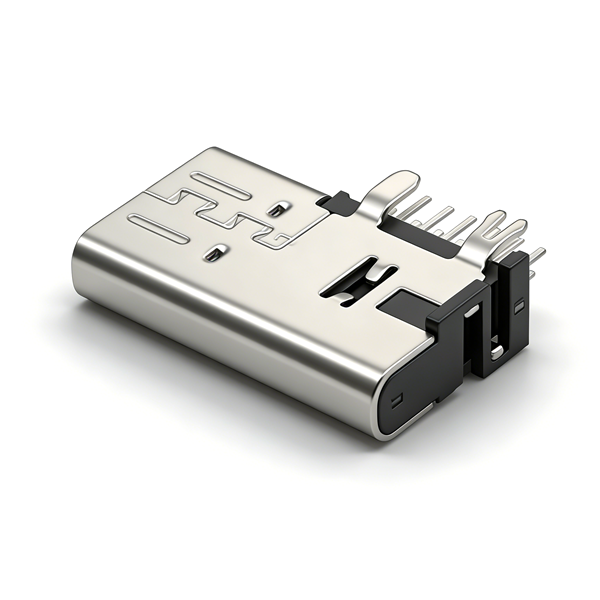

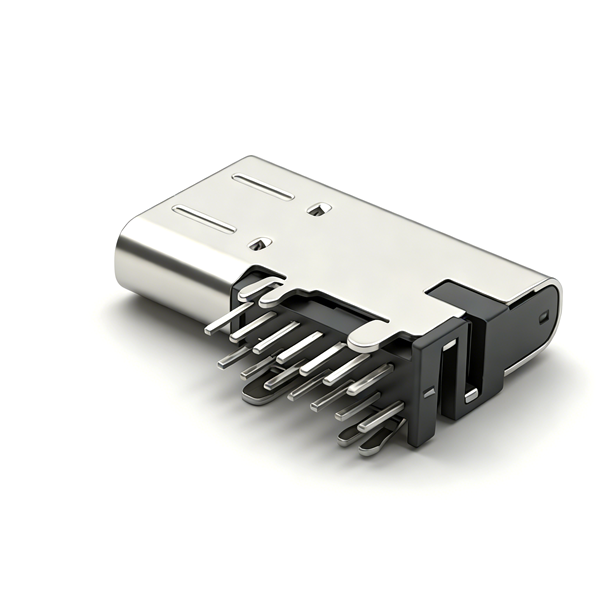

A031410B为带不锈钢中屏蔽片侧插鱼叉DIP Type-C插座，本体14.75mm无垫高设计；14PIN完整针路同时承载5A大电流与双通道高速差分；外壳、中片均为SUS304不锈钢多层电镀，耐腐蚀通过48h盐雾；仅尾部尺寸与A031410A有差异，PCB焊盘不能互换，适合波峰焊量产工业、车载长条电源整机。

产品规格

产品型号	A031410B
产品名称	侧插四脚交叉鱼叉DIP Type-C L=14.75（带中屏蔽）
引脚配置	14PIN，5A快充+双通道高速数据
安装方式	交叉鱼叉DIP直插，波峰焊
本体总长	14.75mm（无垫高）
尾部尺寸	2.10±0.20（A031410A为1.60±0.20）
屏蔽结构	SUS304不锈钢外壳+独立中夹屏蔽片
端子材质	C2680铜0.2mm，底镍40μ"+触点金3μ+焊锡80μ
额定电流	5A，接触电阻≤40mΩ
插拔寿命	10000次循环
单盒/整箱	100PCS/盒，5000PCS/箱
环保标准	ROHS、REACH
备注	双层屏蔽、无垫高，与A031410A PCB不通用、无防水

注意事项

尾部尺寸和A031410A不同，PCB焊盘无法直接替换；
内置不锈钢中夹，焊接时避免锡桥短路屏蔽与信号脚；
波峰焊温度不可长期超过260℃，防止LCP胶芯变形；
高速差分走线做好阻抗匹配，保障高速数据稳定；
本品无防水，禁止户外、浸水、潮湿环境设备使用；
仓储干燥避光存放，防止不锈钢件氧化生锈；
适合工业电源、车载插件，小型短PCB产品不推荐。
