TYPE C母座14PIN 侧插四脚交叉小脚鱼叉脚DIP L=14.75 CH=5.06-TYPE-C 连接器-晨阳电子

产品详情

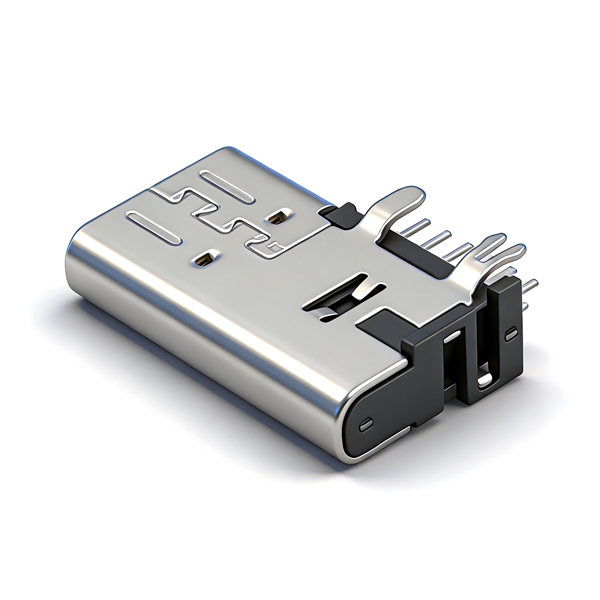

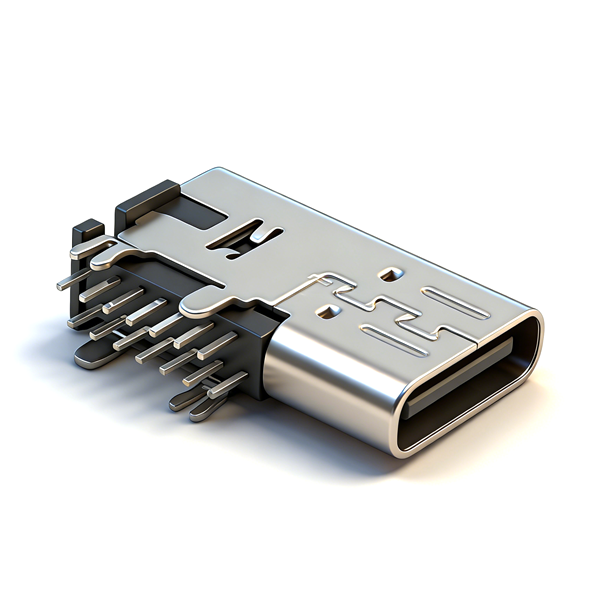

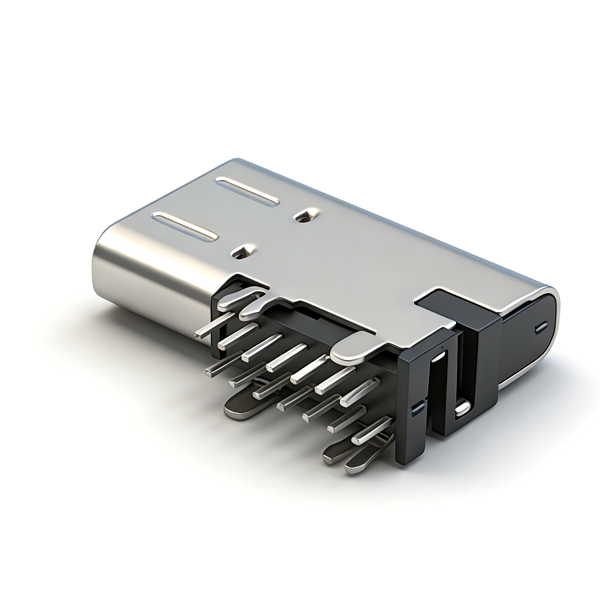

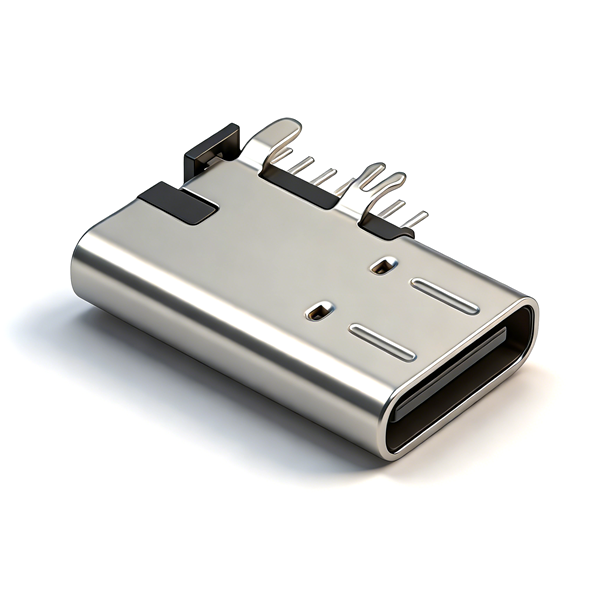

A031410A为侧出交叉鱼叉DIP直插Type-C插座，本体14.75mm，无垫高结构；14PIN完整针路包含VBUS、CC、DP/DN差分，支持5A大电流快充与高速数据；外壳镀镍、端子多层镀金镀锡，通过48小时盐雾测试，锡附着力达标；适配波峰焊批量生产，与A031409系列垫高款PCB不通用，多用于干燥工业插件、桌面快充电源。

产品规格

产品型号	A031410A
产品名称	侧插四脚交叉鱼叉DIP Type-C L=14.75
引脚配置	14PIN，5A快充+双通道高速数据
安装方式	交叉鱼叉DIP直插，波峰焊
本体总长	14.75mm
胶芯材质	黑色LCP UL94-V0耐高温
外壳镀层	镀镍50μ"，48H盐雾防锈
端子镀层	底镍40μ"+触点金3μ+焊区锡80μ
额定电流	5A
插拔寿命	10000次循环
单盒数量	100PCS
整箱规格	5000PCS，外箱482916CM
环保标准	ROHS、REACH
备注	无垫高鱼叉DIP，与A031409系列PCB不通用、无防水

注意事项

与A031409A/B垫高款PCB过孔、外形尺寸不兼容，不可互换；
波峰焊温度禁止长期超过260℃，防止LCP胶芯变形；
高速差分线路需做标准阻抗匹配，保证数据稳定；
本品无防水，禁止户外、淋雨、浸水设备使用；
仓储干燥避光存放，避免端子氧化、外壳生锈；
适合工业长款电源、桌面大功率适配器，小型短PCB不推荐。
