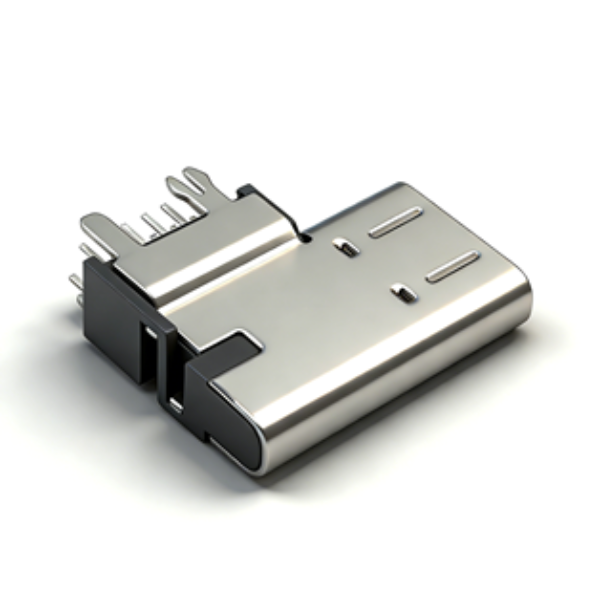

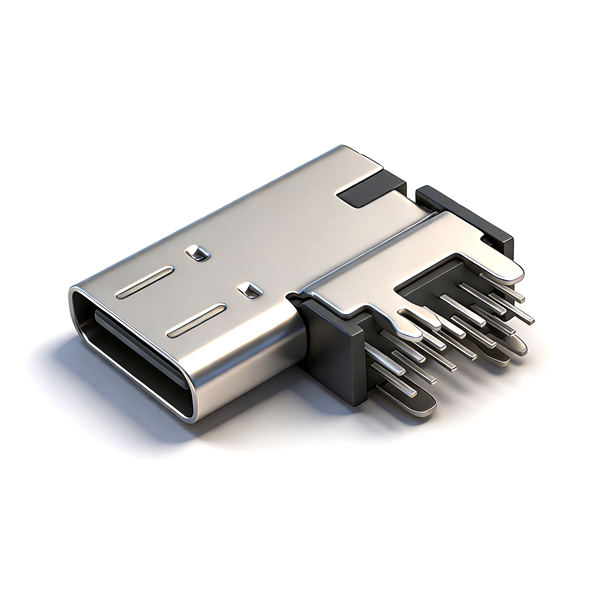

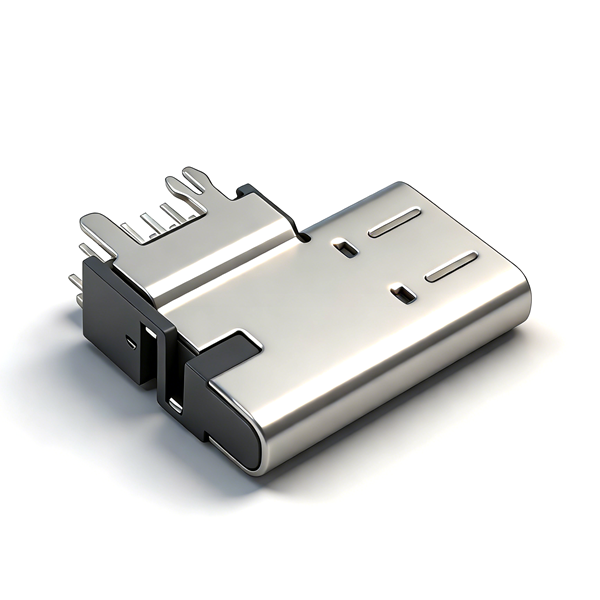

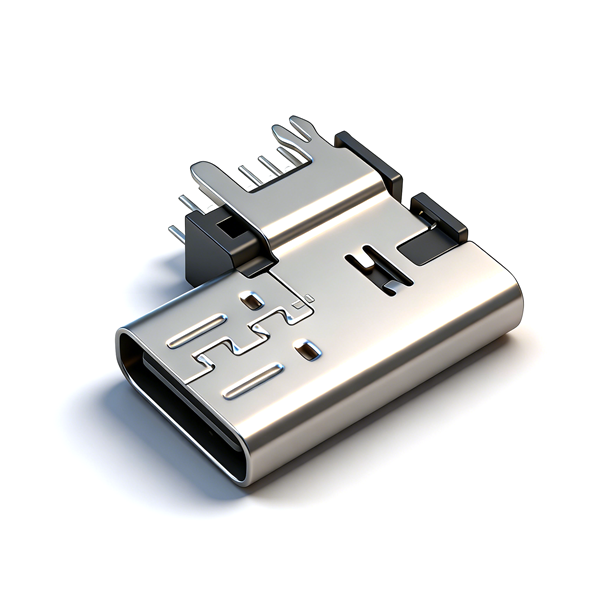

TYPE C母座14PIN 侧插四脚交叉小脚鱼叉脚DIP L=14.75 垫高2.7 CH=7.3-TYPE-C 连接器-晨阳电子

产品详情

A031409B为侧插交叉叉脚DIP垫高Type-C插座，本体14.75mm，垫高结构给PCB底部预留走线空间；14PIN完整针位，同时实现大功率PD快充与双通道高速数据；外壳镀镍50μ"、端子多层镀金镀锡，耐腐蚀通过48h盐雾测试；仅尾部横向尺寸与A031409A有差异，PCB焊盘不能互换，适合波峰焊量产长条插件类设备。

产品规格

产品型号	A031409B
产品名称	侧插四脚交叉叉脚DIP Type-C L=14.75 垫高款
引脚	14PIN（快充+双通道高速数据）
安装	交叉叉脚DIP波峰焊
本体长度	14.75mm
尾部尺寸区别	2.10±0.20（A款2.01±0.20）
外壳镀层	镀镍50μ"，48小时盐雾
端子镀层	底镍40μ"+触点镀金3μ+焊区镀锡80μ
单盒数量	100PCS
整箱规格	50盒/5000PCS，外箱482916CM
环保标准	ROHS、REACH
备注	垫高侧插DIP，与A031409A PCB不通用、无防水

注意事项

和A031409A尾部尺寸不同，PCB焊盘不可直接互换；
波峰焊温度严禁长期超过260℃，防止胶芯变形；
垫高结构PCB底部可布线，差分线路做好阻抗匹配；
本品无防水，不可用于户外、浸水、潮湿整机；
仓储干燥避光，避免端子氧化、外壳生锈；
适合长条电源、工业插件设备，小型短PCB不推荐。
