TYPE C母座14PIN 侧插四脚交叉小脚鱼叉脚DIP L=14.75 垫高2.7 CH=7.3-TYPE-C 连接器-晨阳电子

产品详情

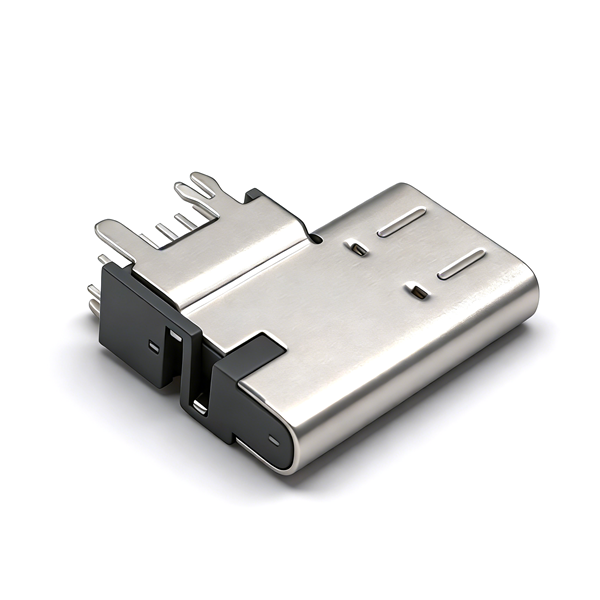

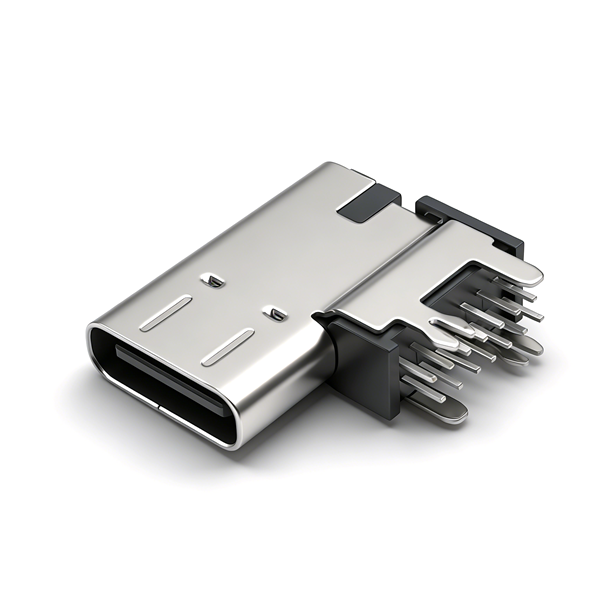

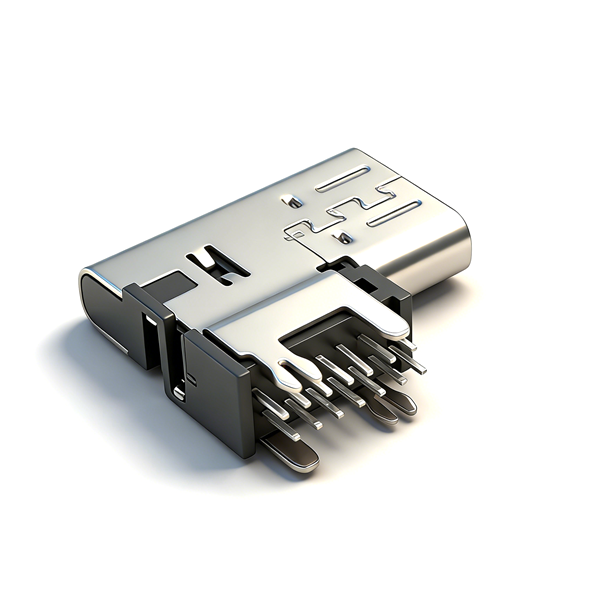

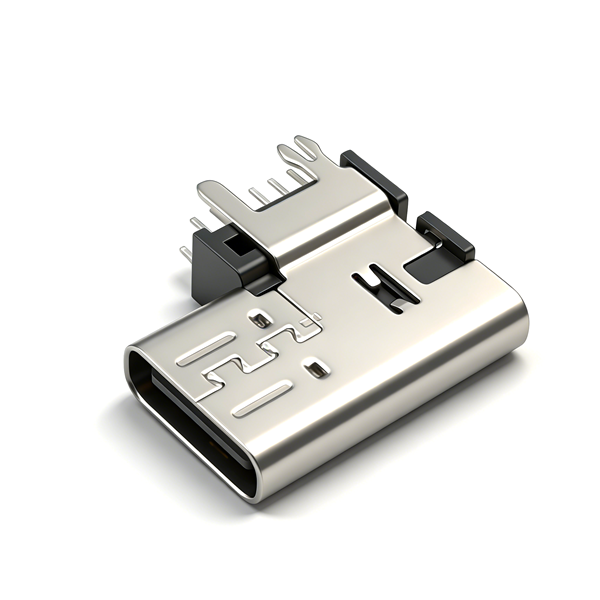

A031409A为侧插交叉叉脚DIP直插Type-C插座，本体长度14.75mm，垫高2.7mm预留PCB底部走线空间；14PIN完整针位包含VBUS/CC/DP/DN，同步实现大功率快充与双通道高速数据；端子触点镀金、焊区镀锡耐腐蚀，适配波峰焊量产；侧出线交叉插脚布局，专为长条PCB、工业插件电源设计，无防水仅干燥设备使用。

产品规格

产品型号	A031409A
产品名称	14PIN侧插交叉叉脚DIP Type-C L=14.75 垫高2.7 CH7.2
引脚数量	14PIN（快充+双通道高速数据）
安装方式	侧插交叉叉脚DIP波峰焊
本体总长	14.75mm
垫高/总高	垫高2.7mm，总高度7.2mm
端子镀层	触点镀金3μMin，焊区镀锡80μMin
通用公差	未注尺寸±0.05mm
单盒包装	100PCS
整箱数量	5000PCS
外箱尺寸	48.029.016.0CM
环保标准	ROHS、REACH
备注	侧插垫高DIP、14PIN全功能、侧边出线、无防水

注意事项

采用波峰焊插件工艺，焊接温度不可长期超260℃；
PCB需匹配交叉叉脚专用过孔，尺寸公差±0.05；
垫高2.7mm设计，PCB底部可布置走线；
14PIN支持高速差分，布线做好阻抗匹配；
本品无防水，禁止户外淋雨浸水设备；
仓储干燥存放，端子避免氧化；
适合长款电源、工业插件整机，短小型设备不推荐。
