产品详情

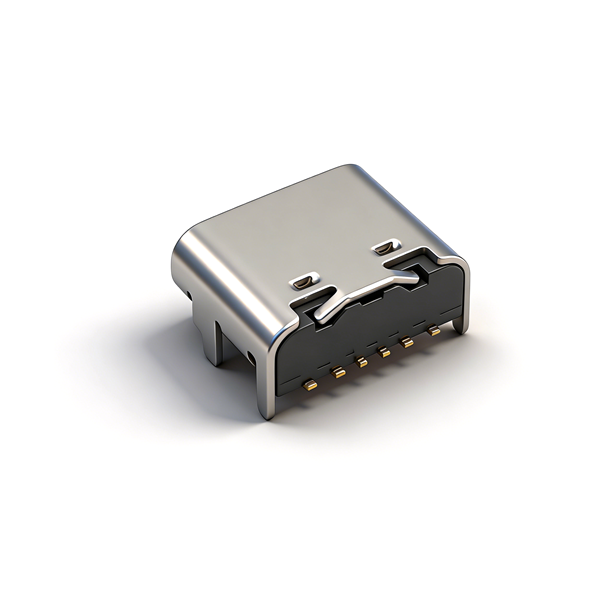

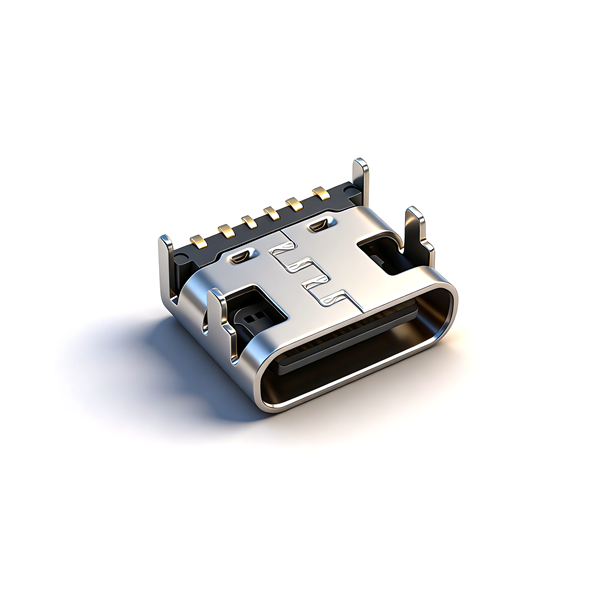

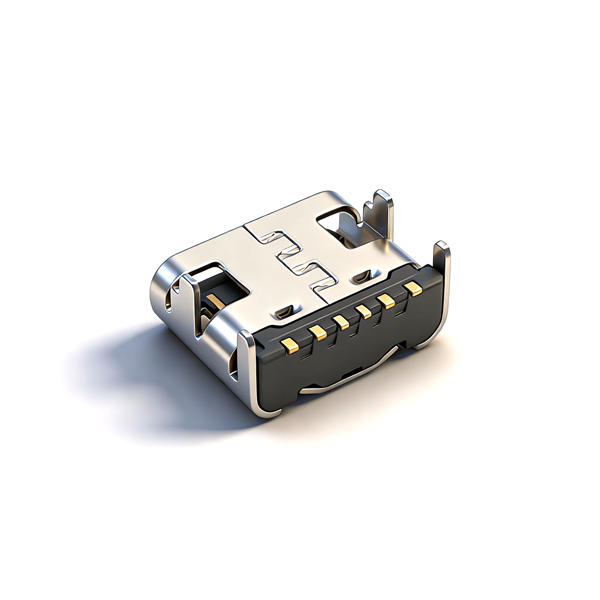

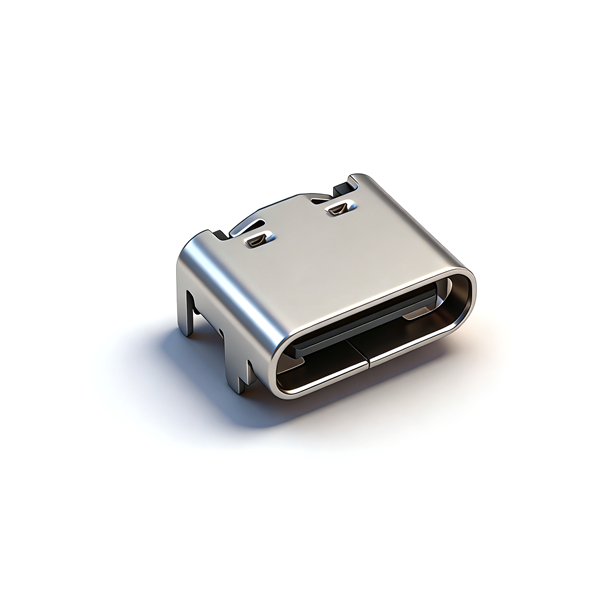

A030602C为6PIN短引脚超薄Type-C贴片母座，本体长度6.8mm，接地脚高度3.7mm，内部信号端子缩短，专为超薄PCB、小型充电仓设计；四侧贴片接地脚屏蔽效果优异，金属外壳镀镍50μ"通过48h盐雾测试；仅保留VBUS/GND/CC识别针，取消DP/DN高速差分，仅支持充电识别；标准24mm载带自动化贴片，和A030602A/B本体外观相同，引脚长度、PCB焊盘不可通用。

产品规格

产品型号	A030602C
产品名称	板上四脚插板SMT Type-C母座短引脚 L=6.8
引脚配置	6PIN（GND/VBUS/CC1/CC2，无高速数据）
安装方式	卧式四脚SMT贴片
本体总长	6.8mm
接地脚高度	3.70mm（同A030602B）
端子特色	内部信号短引脚，适配超薄PCB
外壳镀层	镀镍50μ" MIN，盐雾48H
端子镀金	焊接区域镀金≥1μ
载带规格	24mm宽载带，单卷总长12240mm
环保标准	ROHS、REACH
备注	短引脚超薄款、仅充电、无数据、无防水，与A030602A/B PCB不通用

注意事项

本品为短引脚定制，与A030602A/B焊盘、端子长度不兼容，不可替换；
6PIN无DP/DN差分，仅能充电识别，无法传输高速数据；
适配超薄PCB整机，厚板方案建议选用标准引脚A/B款；
SMT回流焊严控峰值温度，避免塑胶变形；
无防水结构，禁止户外、浸水、潮湿设备使用；
PCB必须完整铺设四侧接地焊盘，保证屏蔽效果；
仓储干燥存放，防止载带受潮粘连影响贴片生产。
