TYPE C母座6PIN 板上四脚插板SMT L=6.8 B款-TYPE-C 连接器-晨阳电子

产品详情

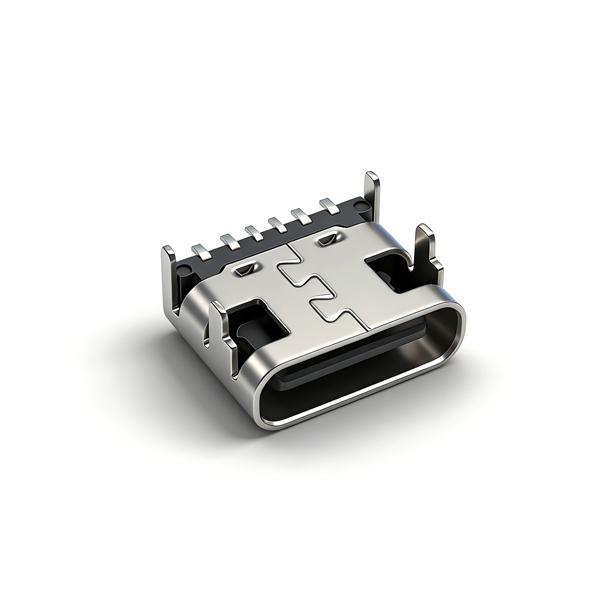

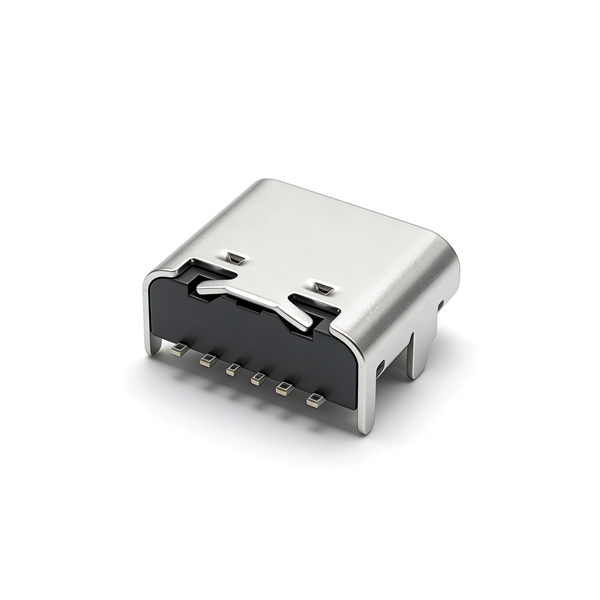

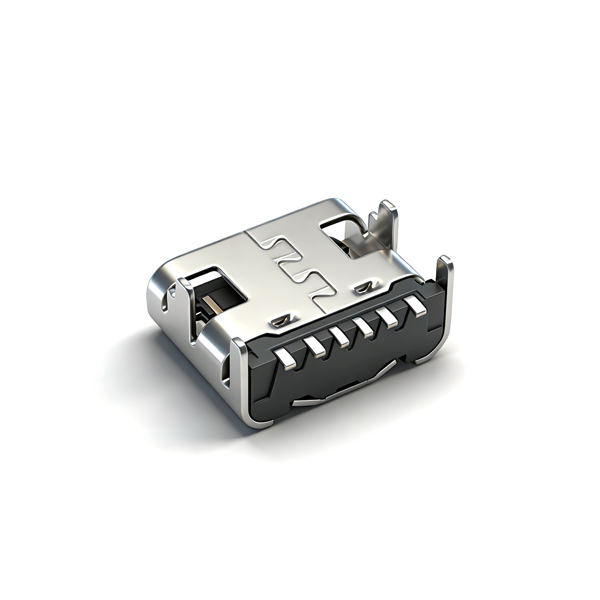

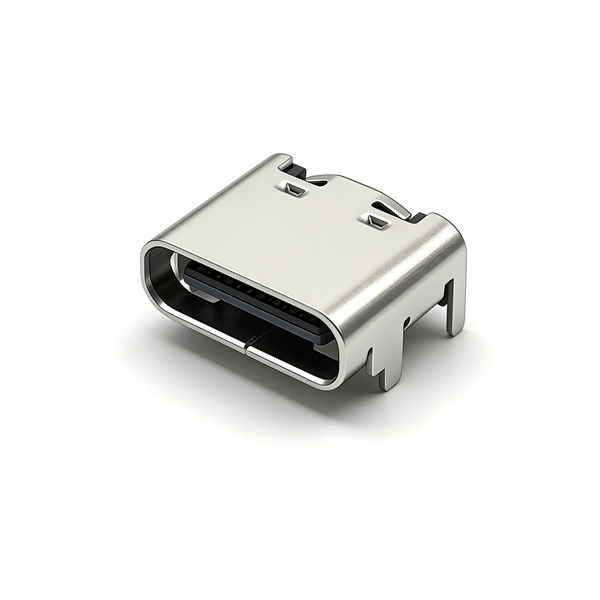

A030602B为6PIN板上四脚贴片Type-C插座，本体长度6.8mm，四侧贴片接地实现良好抗干扰；金属外壳镀镍50μ"，耐腐蚀通过48h盐雾测试；引脚只保留VBUS/GND/CC识别针，取消DP/DN高速差分，仅用于充电识别；标准24mm载带卷装，自动化贴片量产便捷；与A030602A外形一致，仅PCB接地脚高度尺寸有差异，两款焊盘不能互换。

产品规格

产品型号	A030602B
产品名称	板上四脚插板SMT Type-C母座 L=6.8
引脚配置	6PIN（GND/VBUS/CC1/CC2，无高速数据）
安装方式	卧式板上四脚SMT贴片
本体长度	6.8mm
外壳镀层	镀镍50μ"，盐雾测试48H
PCB接地脚高度	3.70mm（区别A030602A 3.20mm）
核心引脚	A12/GND、A9/VBUS、A5/CC1、B5/CC2、B9/VBUS、B12/GND
载带规格	24mm宽载带，单卷总长12240mm
环保标准	ROHS、REACH
备注	仅充电、无数据、四脚屏蔽、与A030602A PCB不通用、无防水

注意事项

本品6PIN缺少DP/DN差分，仅支持充电识别，无法传输高速数据；
和A030602A本体外观一致，但PCB接地脚尺寸不同，焊盘不可互换；
采用标准SMT回流焊，严格管控峰值温度，防止塑胶变形；
无防水结构，禁止户外、淋雨、浸水设备使用；
PCB必须完整铺设四侧接地焊盘，保证屏蔽效果；
仓储保持干燥通风，防止载带受潮粘连影响贴片；
仅适合耳机仓、小型穿戴等纯充电类干燥数码产品。
