产品详情

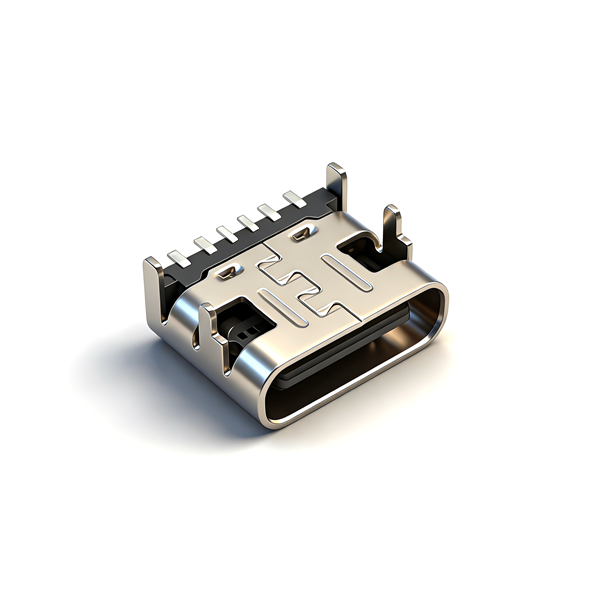

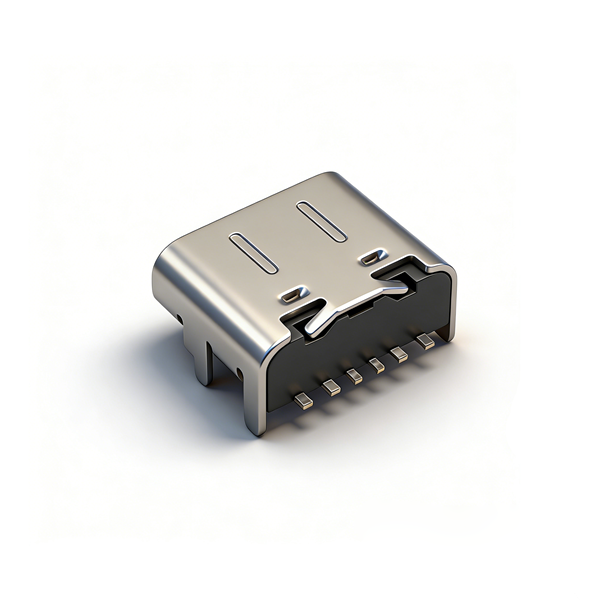

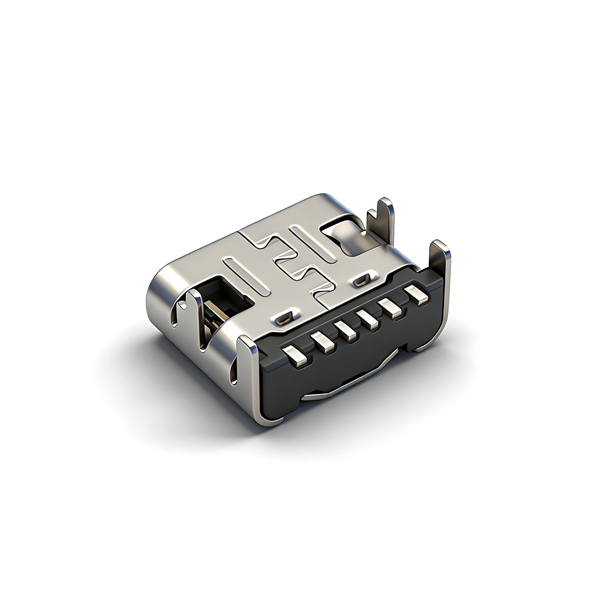

A030602A为6PIN板上四脚贴片Type-C母座，本体长度6.8mm，四侧贴片接地脚屏蔽性能良好；金属外壳全域镀镍50μ"，通过48小时盐雾测试，耐腐蚀；引脚仅配置VBUS/GND/CC识别针，取消DP/DN高速差分，仅用于充电识别，不支持高速数据传输；标准24mm载带卷装，自动化SMT贴片量产便捷，体积小巧节省PCB空间，适配各类仅充电小型数码。

产品规格

产品型号	A030602A
产品名称	板上四脚插板SMT Type-C母座 L=6.8
引脚数量	6PIN（GND/VBUS/CC1/CC2，无高速数据）
安装方式	板上四脚SMT贴片
本体长度	6.8mm
外壳镀层	镀镍50μ" MIN，盐雾48小时
核心引脚	A12/GND、A9/VBUS、A5/CC1、B5/CC2、B9/VBUS、B12/GND
载带规格	24mm宽载带，单卷总长12240mm
通用公差	±0.15，关键外形±0.04~±0.06
环保标准	ROHS、REACH
备注	仅充电识别、无高速数据、四脚接地、无防水

注意事项

本品仅6PIN，缺少DP/DN差分引脚，无法传输高速数据，仅支持充电；
焊接采用标准SMT回流工艺，严控峰值温度避免塑胶变形；
外壳仅防锈不防水，不可用于淋雨、浸水户外设备；
PCB需完整铺设四侧接地焊盘，保证屏蔽效果；
仓储干燥存放，避免载带受潮粘连影响贴片；
适用耳机仓、小型穿戴等仅充电产品，数据传输设备不推荐。
