防水TYPE C母座16PIN 板上两脚插板SMT L=7.35 全塑

产品详情

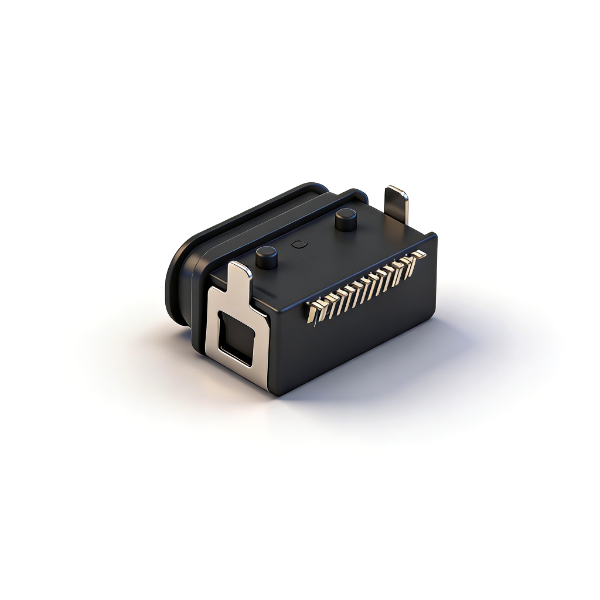

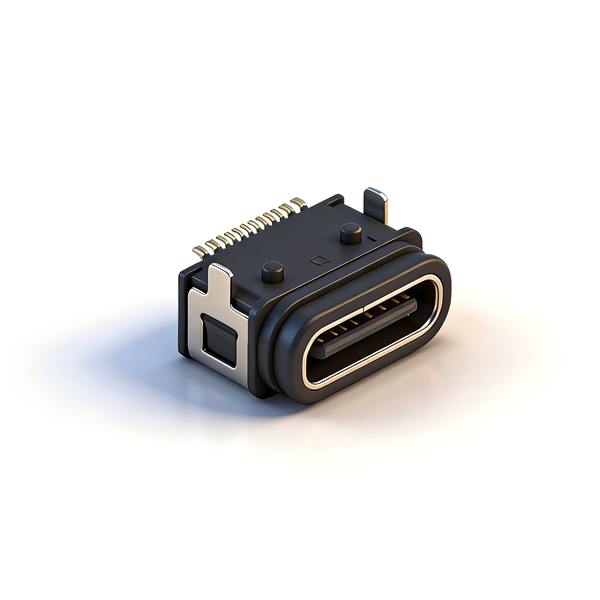

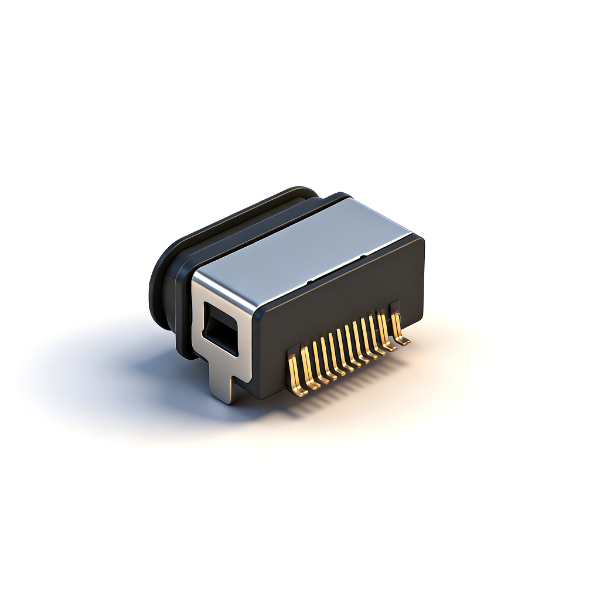

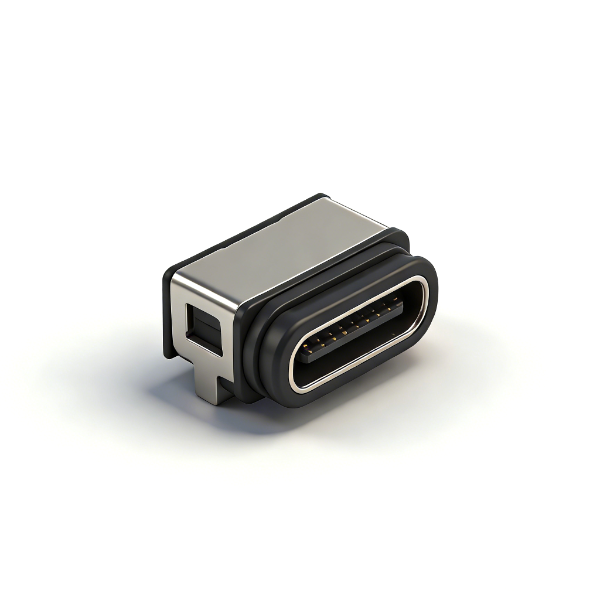

B09W1611A 16PIN全功能IPX8防水Type-C母座采用板上两脚插板SMT全塑结构，整体长度7.35mm，两脚定位结构精简占用PCB空间，适配小型深水整机布局。防水性能达到IPX8等级，支持10米水下浸泡30分钟无渗漏，区别普通单胶圈产品，采用硅胶密封圈+壳体胶水双层防水设计，规格书附带整机开孔尺寸与组装示意图，外壳装配时必须均匀涂抹专用环保润滑油，减少装配间隙提升深水密封效果。

产品壳体选用PA10T玻纤增强耐高温塑胶，回流焊加工不易变形；屏蔽外壳采用SUS301不锈钢加厚镀镍，潮湿水下环境防锈耐腐蚀；16PIN高密度导电端子为C5210磷铜基材，底层厚镀镍、触点区域镀金，长期水下使用接触稳定，低阻抗不易氧化。电气参数稳定，最大3A快充输出，工作温度覆盖-30℃至85℃，插拔力度均衡，经过10000次插拔后依旧保持稳定接触手感。产品通过ROHS、REACH环保检测，支持样品测试、大批量定制，适合潜水装备、水下摄像设备、深水防水运动相机、水下探测传感器、高端户外深水储能设备配套使用。

产品规格

注意事项

• 采用SMT回流焊工艺，严格管控焊接温度与加热时长，避免PA10T塑胶、硅胶圈高温老化，破坏IPX8双层深水密封结构；

• 外壳组装工序必须均匀涂抹指定环保润滑油，油量过少会产生装配间隙引发深水漏水，过量易污染16PIN端子造成导电不良；

• 硅胶防水圈不得漏装、扭曲、破损，装配完成后需配合胶水封层，缺少任意一层都会丧失10米深水防护能力；

• 整机开孔严格按照规格图纸尺寸加工，开孔偏差过大将导致胶圈无法贴合壳体，出现浸泡渗水问题；

• 本品为16PIN高密度细端子，PCB焊盘尺寸严格对标标准图纸，尺寸偏差易造成端子短路、充电数据异常；

• 成品储存保持干燥通风，远离海水、酸碱、高湿环境，防止不锈钢外壳、镀金端子氧化增大接触电阻；

• 使用时禁止暴力插拔Type-C公头，16PIN端子极易弯折移位，导致快充断连、高速数据丢包；

• 额定最大3A电流，不可长期超负载运行，避免端子过热加速老化缩短使用寿命；

• 整机深水测试前完成完整润滑油、胶圈、胶水全套装配，大批量投产前先做10米浸泡、高低温、插拔可靠性试样；

• 装配作业保持手部洁净，油污附着防水胶圈会降低贴合度，直接削弱IPX8深水防水性能。
