防水TYPE C母座16PIN 板上四脚插板SMT L=7.45 不锈钢

产品详情

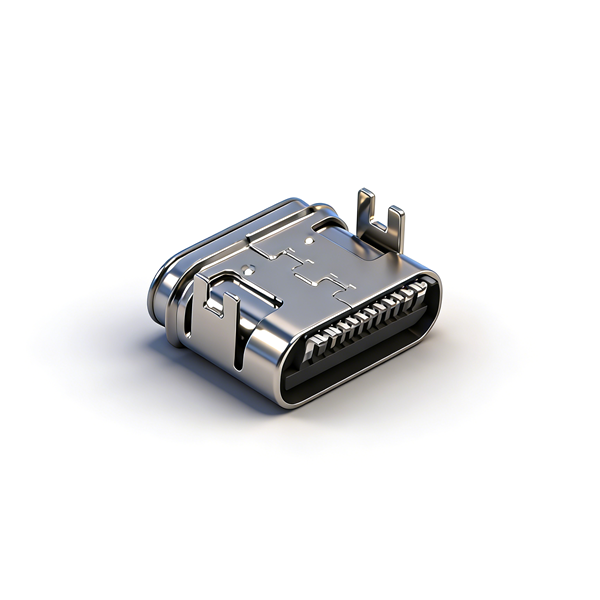

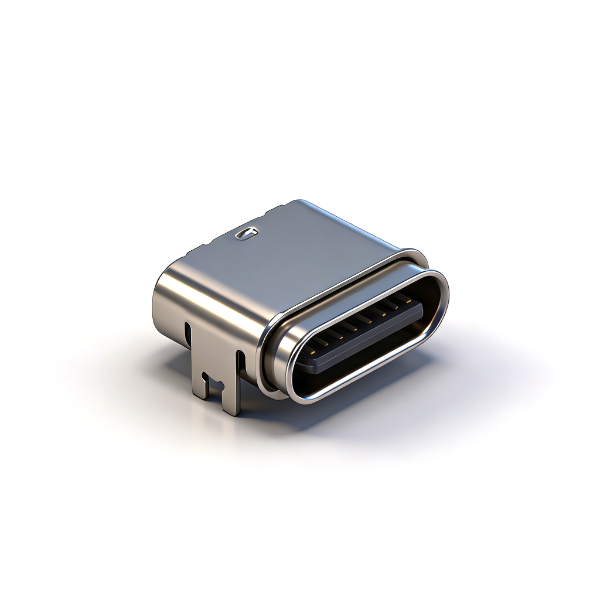

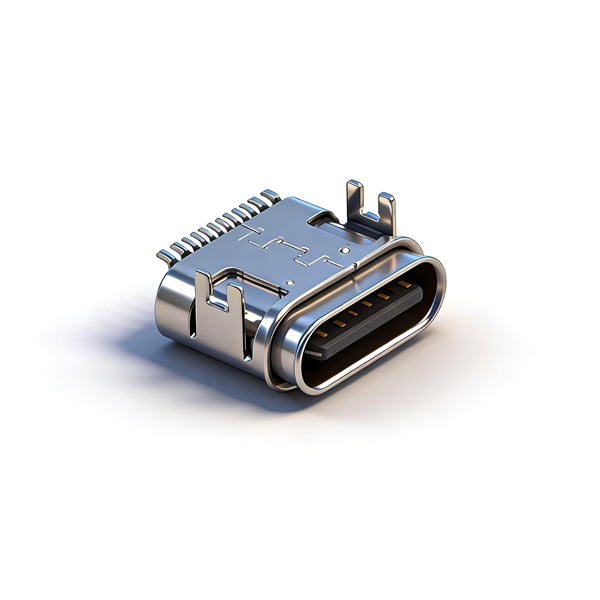

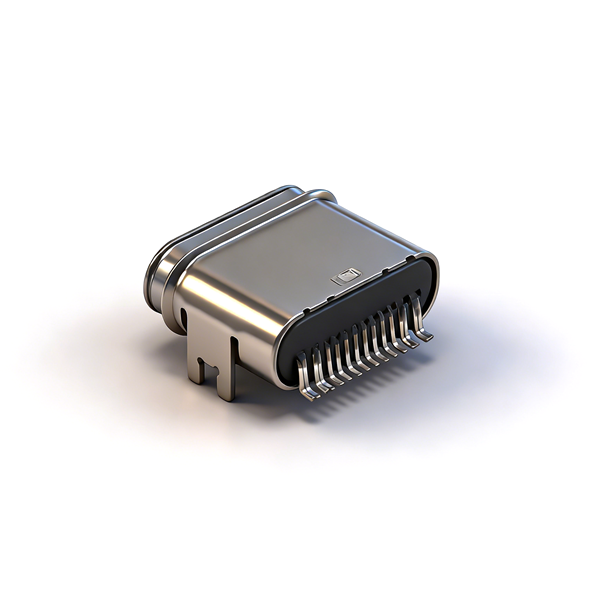

B09W1604A 16PIN全功能防水Type-C母座采用板上四脚插板SMT结构，整体长度7.45mm，区别普通全塑款采用不锈钢前屏蔽壳，搭配不锈钢中间隔板，抗电磁干扰、防锈耐用；四脚均匀分布定位设计，震动工况下不易虚焊脱落。壳体为UL94 V-0阻燃耐高温塑胶，回流焊峰值260℃可稳定承受10秒高温不变形，适配大批量自动化贴片生产。

端子采用铜合金材质，完整16路Type-C全信号，支持快充与高速数据同步传输；配套专用硅胶防水圈，规格书附带整机装配示意图，明确机壳倒角、插入深度、胶圈干涉预留尺寸，规避装配间隙漏水。电气性能稳定，额定3A/12V供电，引脚接触电阻≤40mΩ，屏蔽壳≤50mΩ，绝缘电阻≥100MΩ，工作区间-25℃~85℃，高低温环境稳定输出。插拔力度均衡，10000次循环后手感无明显衰减，通过ROHS、REACH环保检测，支持样品测试、批量定制，适合车载充电配件、户外防水充电宝、防水运动设备、微型工业防水控制器、厨卫防水小家电配套使用。

产品规格

注意事项

• SMT回流焊严格控制峰值260℃、保温10秒，超温超时会造成塑胶、硅胶圈老化变形，破坏密封防水能力；

• 整机装配严格参照规格装配图，机壳预留倒角、控制插入深度，预留胶圈干涉间隙，防止挤压破损漏水；

• 硅胶防水圈不可漏装、扭曲、划伤，装配不到位会直接丧失整机防泼溅密封效果；

• 本品为四脚加固+16PIN高密度端子，PCB焊盘必须按标准图纸开模，尺寸偏差易造成虚焊、端子短路；

• 不锈钢外壳避免大力磕碰变形，变形会挤压内部端子，引发充电断连、数据异常；

• 成品存放干燥通风环境，远离酸碱、水汽，防止不锈钢、铜合金端子氧化增大接触电阻；

• 禁止暴力插拔Type-C公头，16PIN细端子易折弯，导致快充、高速数据传输故障；

• 不可长期超过3A/12V额定工况运行，端子过热会加速老化，缩短产品使用寿命；

• 大批量投产前申领样品，完成回流焊、插拔、高低温、防水装配全项可靠性验证；

• 端子镀金层脆弱，贴片、装配时避免硬物刮擦，降低导电与耐磨性能。
