椭圆磁吸底座 9PIN

产品简介

C150901A椭圆9PIN高压磁吸底座，支持20V5A PD快充，兼容苹果/Type-C磁吸公头，双面常亮蓝灯，带56K识别电阻，插拔寿命10000次，24h盐雾防锈，ROHS合规，适用于大功率平板笔记本磁吸充电基座。

133-1080-2726 CAD图纸 PDF图纸

产品详情

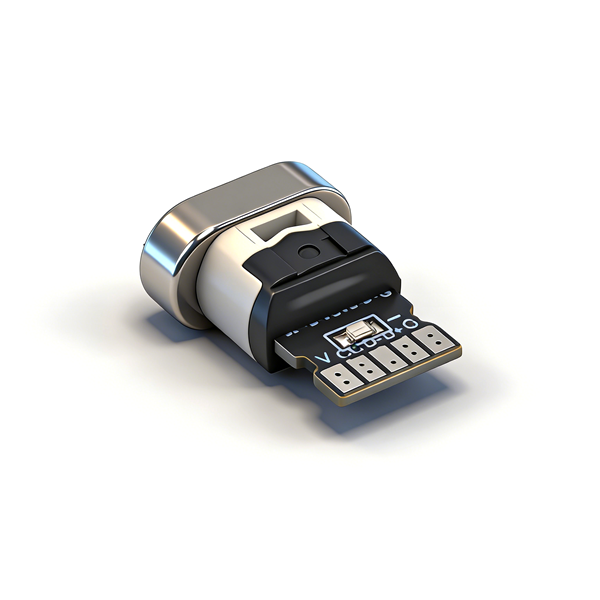

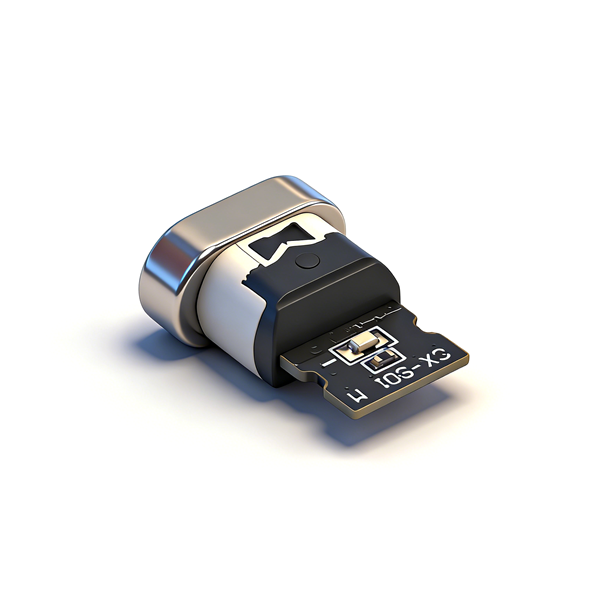

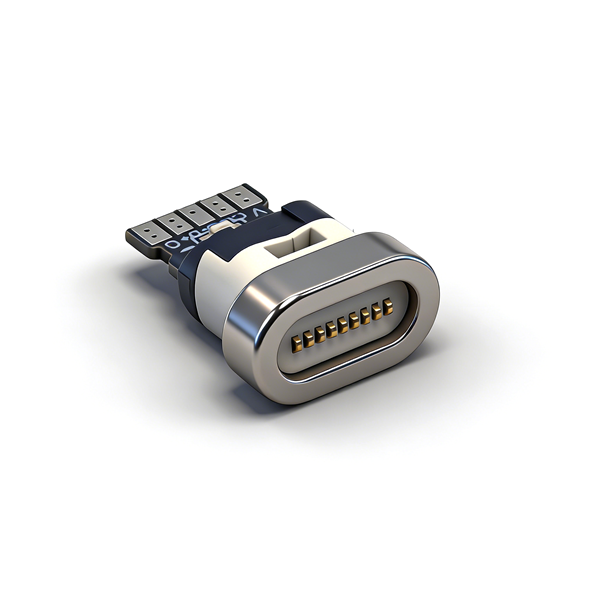

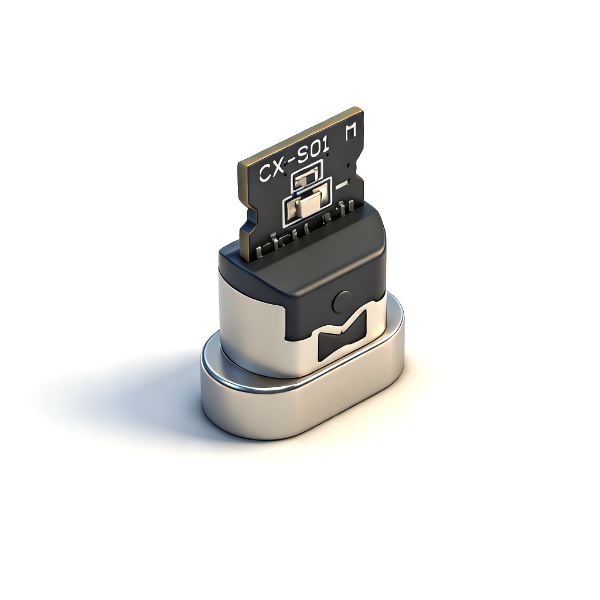

C150901A为9PIN椭圆高压磁吸母座，搭载N48加厚磁钢吸附稳固；黑色LCP胶芯耐受280℃SMT回流焊；0.8mm喷锡PCB集成双面蓝色指示灯与56K识别电阻，兼容各类PD快充设备；端子多层镀金耐腐蚀，通过24小时盐雾测试；最高支持20V5A大功率快充，需配套同型号9PIN椭圆磁吸公头使用。

产品规格

产品型号	C150901A
产品名称	椭圆磁吸底座 9PIN
引脚功能	9PIN，20V5A PD快充+高速数据，兼容5V低压
识别配置	0402封装56K上拉电阻，双面常亮蓝LED
磁铁规格	N48 T3.2mm，镀铜镍150μ"
端子材质	7025R-EH 0.2mm，镍+锡+触点镀金3μ"
胶芯	LCP+30%GF黑色 UL94-V0，耐温280℃
PCB板	0.8mm OSP无铅喷锡板
最高快充规格	20V 5A
额定耐压	100V AC
单脚接触电阻	≤40mΩ
绝缘电阻	≥100MΩ
工作温度	0℃ ~ 50℃
插入力	0.5~2.0kgf
拔出力	0.8~2.0kgf
插拔寿命	10000次（30次/分钟）
盐雾标准	5%盐水35℃，24h无氧化
环保标准	ROHS、REACH
备注	9PIN高压PD椭圆磁吸座，配套C15M0901A公头，带双面指示灯

注意事项

支持20V5A高压PD快充，兼容5V低压，适配笔记本、平板大功率设备；
SMT焊接温度不可超过280℃，避免胶芯、LED、磁钢损坏；
必须搭配C15M0901A椭圆9PIN磁吸公头配对使用；
工作环境上限50℃，高温会退磁、缩短LED使用寿命；
插拔速率控制在30次/分钟以内，减缓磁铁老化衰减；
仓储干燥避光存放，防止磁铁受潮氧化失磁；
不可长期浸泡腐蚀液体，24h盐雾仅为短期防锈标准。
