椭圆形磁吸公头 9PIN TYPE-C-TYPE-C 连接器-晨阳电子

产品详情

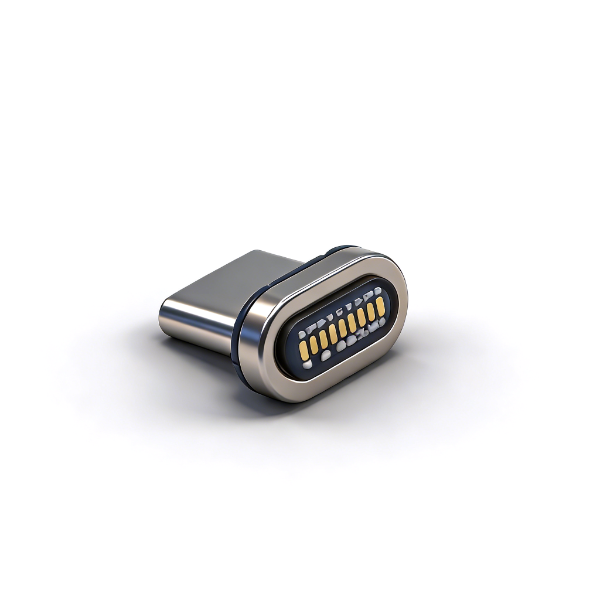

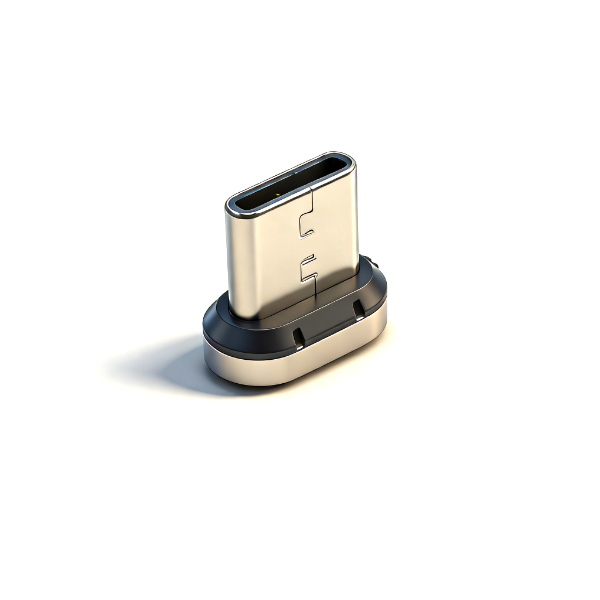

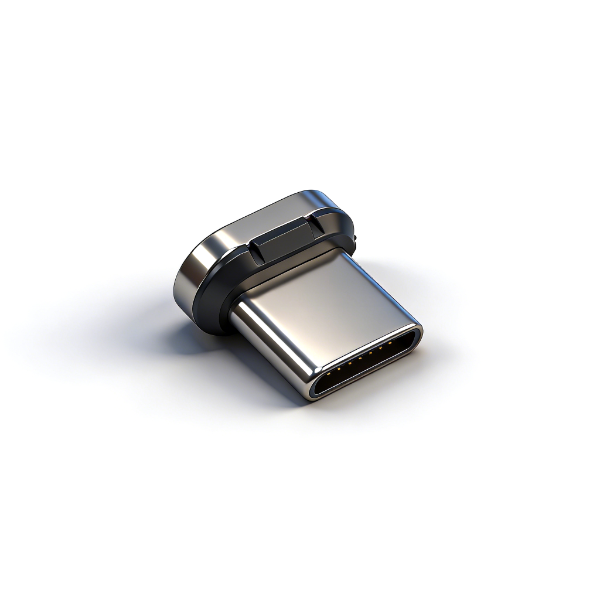

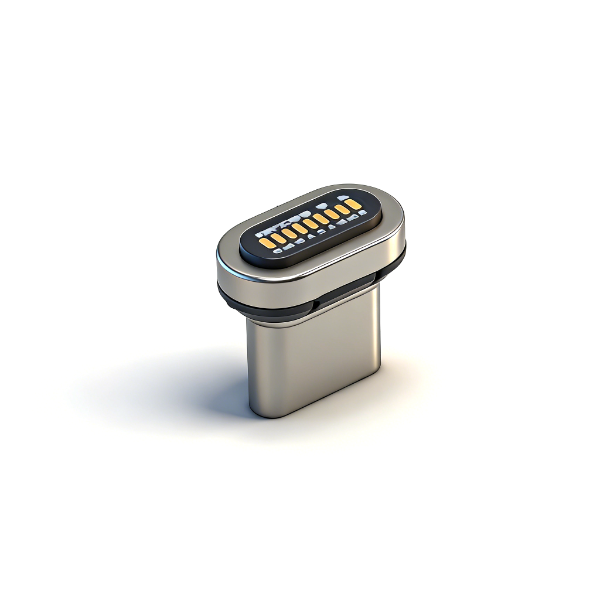

C15M0901A为9针椭圆磁吸公头，相比7PIN款支持20V 5A高压PD快充；SUS316不锈钢外壳搭配N48磁钢吸附稳定；LCP耐高温胶适配280℃SMT制程；双层端子多层镀金耐腐蚀，PCB集成56K识别电阻，兼容各类PD快充设备，万次插拔稳定，通过24小时盐雾测试，专为大功率磁吸充电线材设计。

产品规格

产品型号	C15M0901A
产品名称	椭圆形磁吸公头 9PIN TYPE-C
引脚配置	9PIN（20V5A PD快充+基础数据，向下兼容5V）
识别电阻	0402封装56K上拉电阻
外壳材质	SUS316不锈钢0.15mm，珍珠镍100μ"
磁铁	N48 T2.0，镀铜镍150μ"
胶芯	LCP+30%GF UL94-V0黑色，耐温280℃
端子镀层	5191/7025铜材，镍+锡+触点镀金
PCB板	0.8mm OSP无铅喷锡板
最高快充规格	20V 5A PD高压快充
额定耐压	100V AC
单脚接触电阻	≤40mΩ
绝缘电阻	≥100MΩ
工作温度	0℃ ~ 50℃
插入力	0.5~2.0kgf
拔出力	0.8~2.0kgf
插拔寿命	10000次（30次/分钟）
盐雾标准	5%盐水35℃，24h无氧化
环保标准	ROHS、REACH
备注	9PIN高压PD款、椭圆磁吸、支持20V大功率快充

注意事项

本品支持20V 5A高压PD快充，兼容5V低压，适配大功率设备；
SMT焊接温度上限280℃，超温会损坏胶芯与磁钢；
插拔速率控制在30次/分钟以内，避免磁铁快速衰减；
工作环境不可超过50℃，高温易退磁、影响快充稳定性；
需配套同系列9PIN椭圆磁吸母座配对使用；
虽通过24h盐雾测试，不可长期浸泡腐蚀液体；
仓储阴凉干燥避光存放，防止磁铁受潮失磁。
