产品简介

C150703A圆形7PIN磁吸底座带弯折PCB小板，白色耐高温胶芯、N40磁钢，双面常亮蓝灯，支持5V2A充电+基础数据，插拔寿命5000次，24小时盐雾防锈，ROHS合规，适合狭小空间圆形磁吸充电设备。

133-1080-2726 CAD图纸 PDF图纸

产品详情

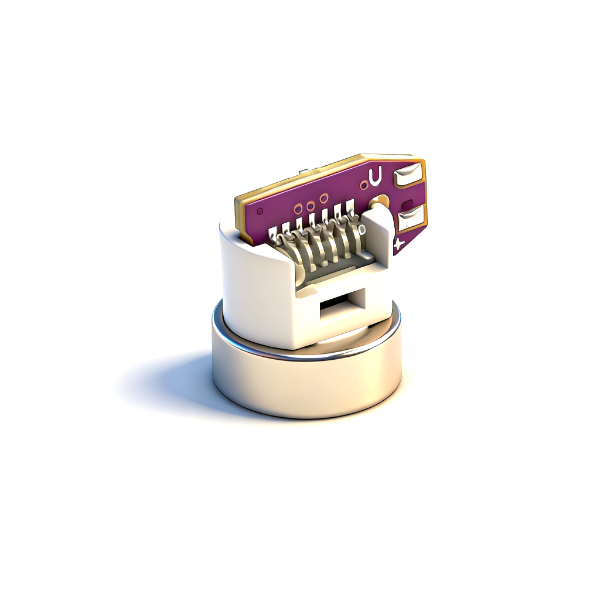

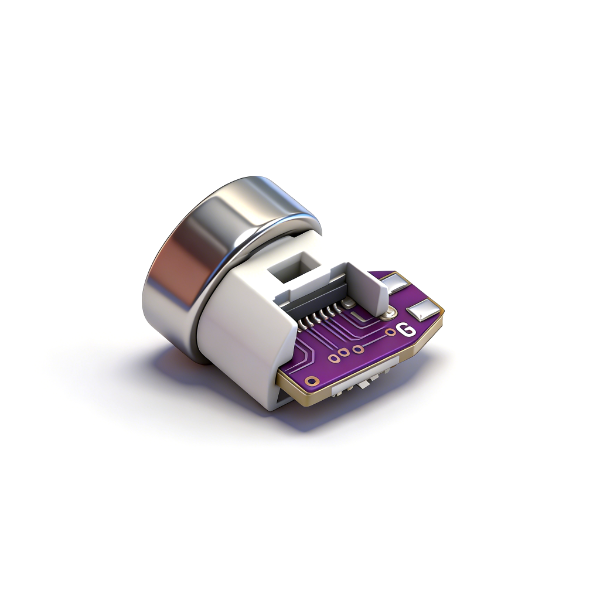

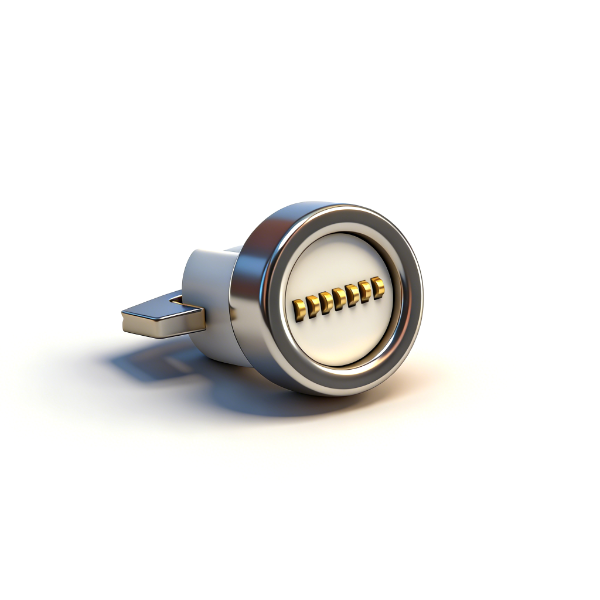

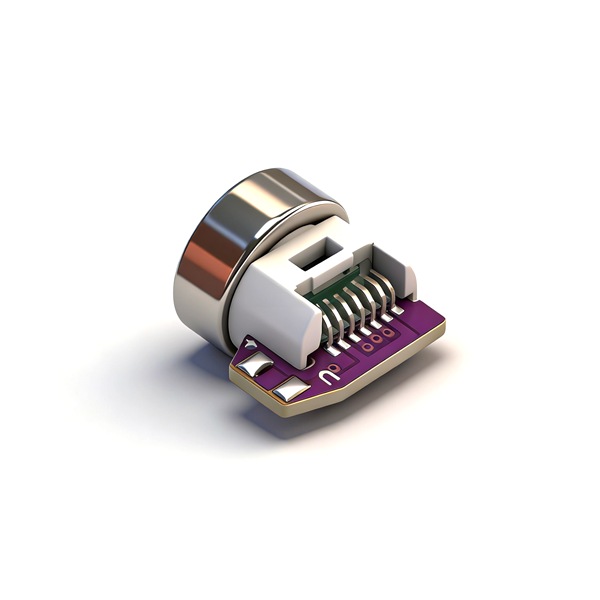

C150703A为带弯折PCB的圆形7PIN磁吸母座，白色LCP胶可承受280℃SMT回流焊；内置N40镀铜镍磁铁吸附稳定；0.8mm沉金弯板节省设备内部安装空间，板正反面配备蓝灯，磁吸对接自动常亮；端子多层电镀耐腐蚀，通过24h盐雾测试；仅支持5V低压供电，适配配套圆形磁吸公头，多用于小型穿戴、紧凑型磁吸充电底座。

产品规格

产品型号	C150703A
产品名称	圆形磁吸底座 7PIN 带弯板
引脚功能	7PIN，5V2A充电+基础数据传输
胶芯材质	LCP+30%GF，白色UL94-V0，耐温280℃
磁铁参数	N40，厚度3.2mm，镀铜镍150μ"
端子镀层	0.15mm铜，镍50μ"+锡100μ"+触点镀金
PCB配置	0.8mm沉金弯折板，镀金2μ，双面常亮蓝LED
额定供电	5V 2A
额定耐压	100V AC
单脚接触电阻	≤40mΩ
绝缘电阻	≥100MΩ
工作温度	0℃ ~ 50℃
插入力	0.5~2.0kgf
拔出力	0.8~2.0kgf
插拔寿命	5000次（30次/分钟）
盐雾标准	5%盐水35℃，24小时无氧化
环保标准	ROHS、REACH
备注	带弯折PCB、双面蓝灯、N40磁铁、仅5V低压、适配圆形磁吸公头

注意事项

仅支持5V 2A低压，不可用于9/12/20V高压PD快充设备；
SMT回流焊温度不得超过280℃，防止胶芯、LED、磁铁损坏；
弯折PCB安装时避免大力折损线路，造成灯或触点断路；
工作环境最高50℃，长期高温会导致磁铁退磁、LED衰减；
插拔速率控制在30次/分钟以内，减缓磁钢老化；
仓储保持干燥避光，磁铁受潮易氧化失磁；
需搭配C15M0702A/C15M0703A圆形磁吸公头配对使用。
