防水TYPE C母座16PIN 立式两脚插板DIP L=7.3 三模 带中夹片 IPX8

产品详情

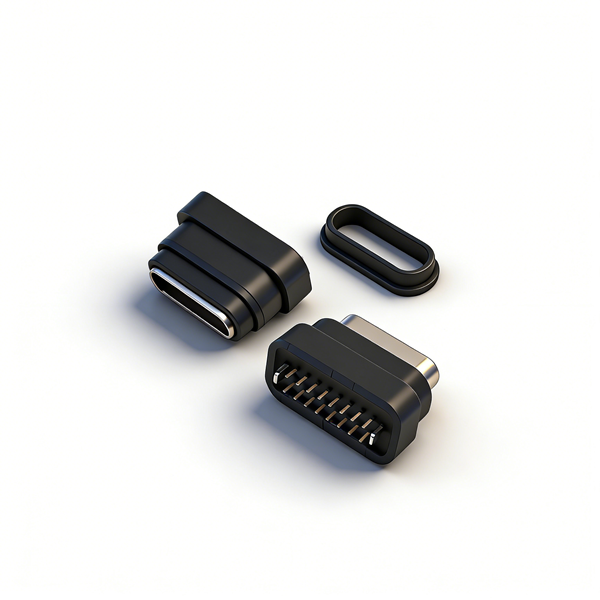

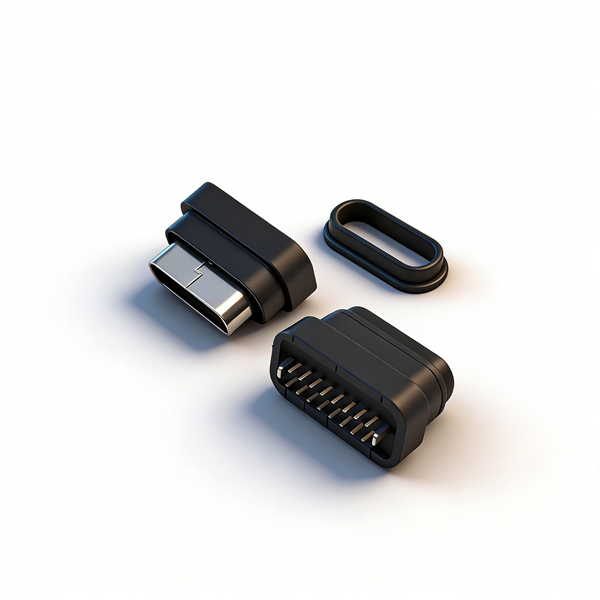

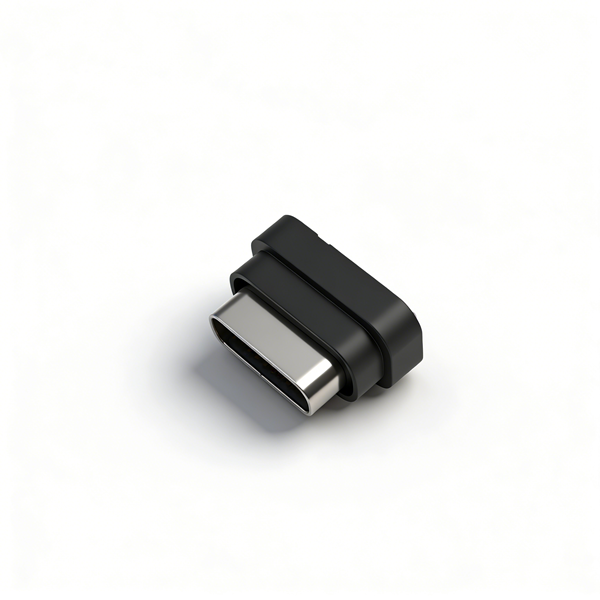

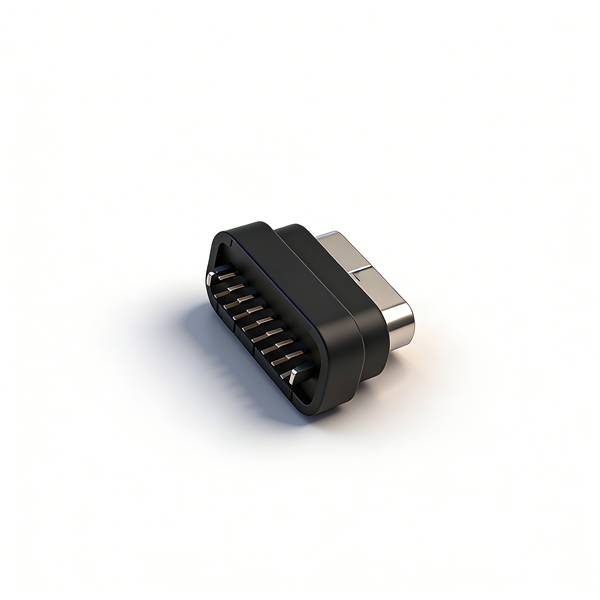

A01W1606A为加长IPX8防水DIP连接器，总长7.3mm，两脚直插适配波峰焊流水线；搭配专用防水密封圈实现深水密封，不锈钢外壳+独立中夹片双层屏蔽，电磁干扰抑制能力强；内置接触弹片，万次插拔夹持稳定不松动。三模耐高温LCP适配高温焊接制程，完整16PIN差分线路同时承载5A大电流与高速数据；防水效果依赖整机装配，卷带600PCS批量供货，仅户外浸水类干燥装配整机使用。

产品规格

注意事项

• 波峰焊温度不可长期超过260℃，防止胶芯与防水圈高温老化失效；

• PCB装配槽、整机壳体必须匹配防水圈尺寸，装配到位才能达到IPX8；

• 内置弹片禁止暴力插拔，避免弹片疲劳、夹持力下降；

• 5A满载整机加宽VBUS铜箔，提升端子散热、防止氧化；

• 高速差分线路做好标准阻抗匹配，保障高速传输稳定；

• 单独连接器不具备防水能力，依赖整机密封结构配合；

• 仓储避光干燥存放，避免防水圈提前老化；

• 插拔上限10000次，适合户外、潜水、长款防水设备；

• 量产前完成IPX8浸水、波峰焊、万次插拔全套可靠性测试。
