产品详情

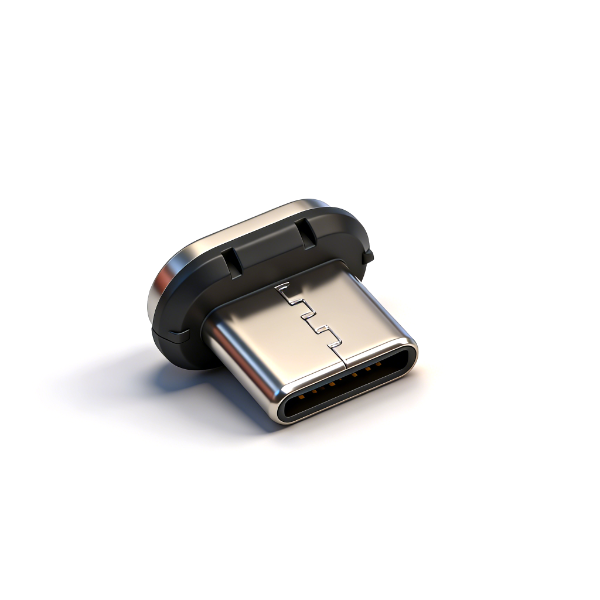

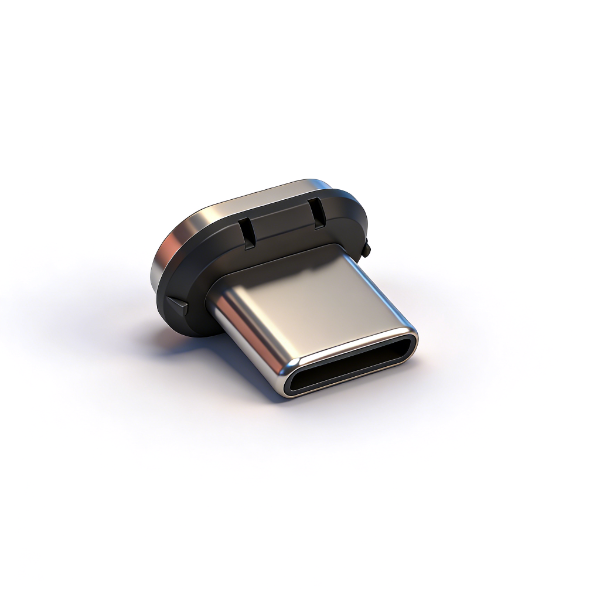

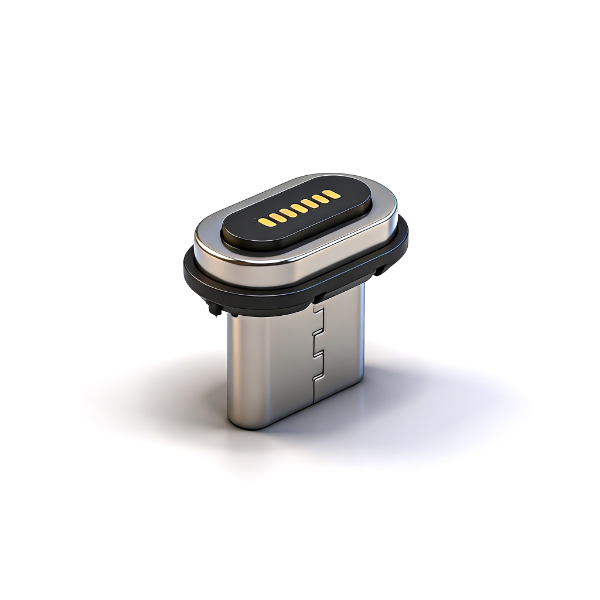

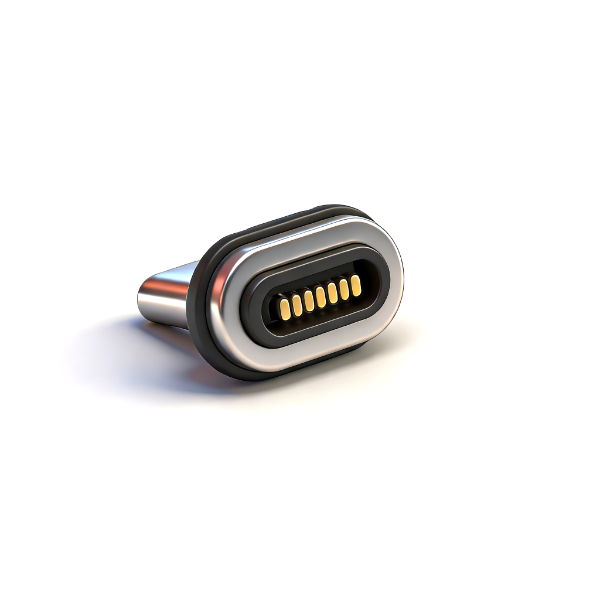

C15M0701A为椭圆7PIN磁吸Type-C公头，7针精简线路，实现5V 3A供电与基础数据传输；PCB内置0402封装56K上拉电阻，支持单/双电阻识别方案；端子耐盐雾24小时无氧化，插拔力度0.8~2kgf，万次插拔稳定，整体椭圆小巧造型，适配各类磁吸数据线、小型数码磁吸接口，工作区间0~50℃。

产品规格

产品型号	C15M0701A
产品名称	椭圆磁吸公头 7PIN TYPE-C
引脚配置	7PIN（5V3A充电+基础数据）
识别电阻	0402封装56K，支持单/双电阻
额定电压	100V AC
额定供电	5V 3A
单脚接触电阻	≤40mΩ
绝缘电阻	≥100MΩ
工作温度	0℃ ~ 50℃
插入力	0.5~2.0kgf
拔出力	0.8~2.0kgf
插拔寿命	10000次（30次/分钟）
盐雾标准	5%盐水35℃，24h无氧化
环保标准	ROHS、REACH
备注	椭圆磁吸7PIN、仅5V低压、无高压PD快充

注意事项

本品仅支持5V 3A低压供电，不兼容9/12/20V高压PD快充；
电阻区分单/双56K方案，PCB焊接前确认图纸；
工作环境不可超过50℃，高温易影响磁吸与端子稳定性；
避免强腐蚀性液体长期接触，虽通过24h盐雾不代表长期浸水；
插拔速率请勿超过30次/分钟，超频次会加速磁吸老化；
仓储阴凉干燥，防止磁吸组件氧化失磁；
适用小型穿戴、小家电磁吸线，大功率快充设备不推荐。
