防水TYPE C母座16PIN 立式两脚插板DIP L=6.8 三模 带中夹片 IPX8 带防水圈

产品详情

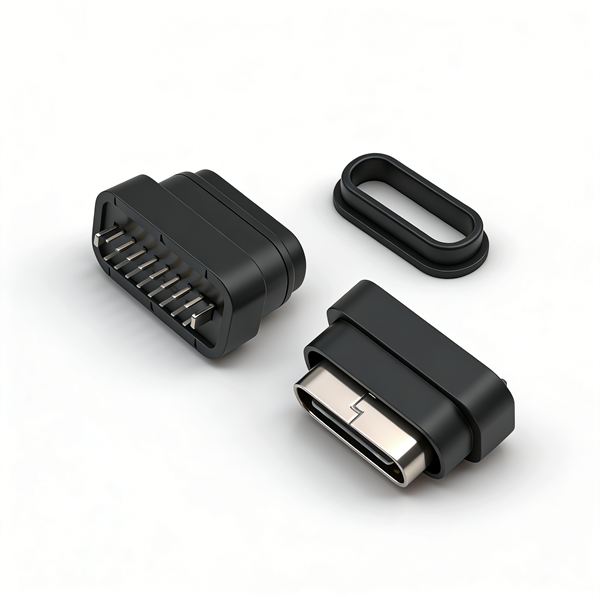

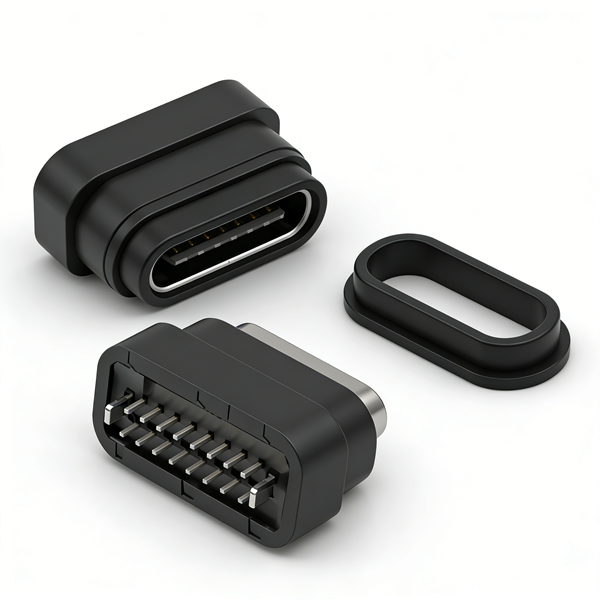

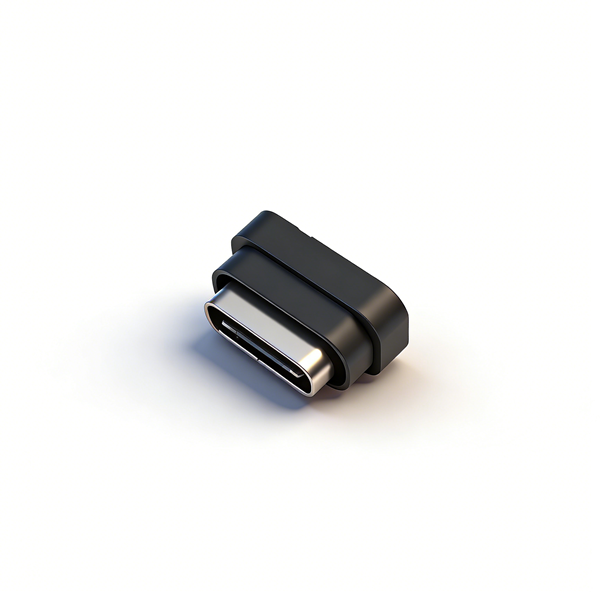

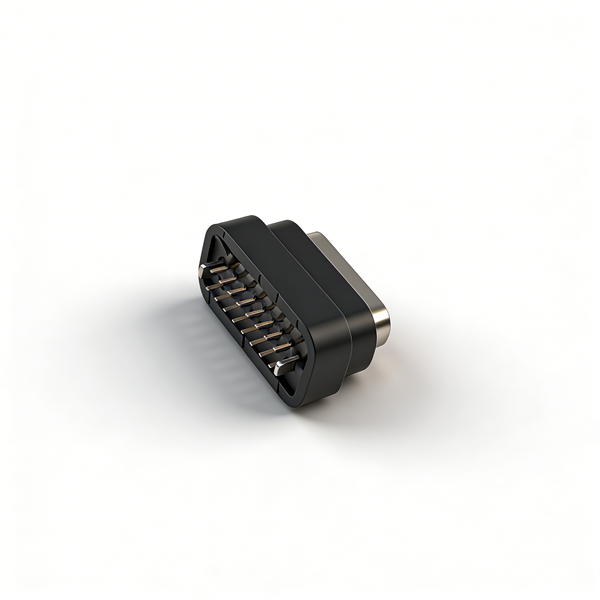

A01W1605A为IPX8级防水立式DIP连接器，本体6.8mm，两脚直插适配波峰焊量产；配备专用防水密封圈实现深水密封防护，搭配不锈钢外壳+独立中夹片双层屏蔽，抗电磁干扰优异；内置接触弹片，万次插拔夹持稳定不松动。三模耐高温LCP适配高温焊接，完整16PIN差分线路同时承载5A大电流与高速数据，防水结构可用于浸水、户外潮湿整机，卷带6000PCS批量供货，支持试样与大批量插件订单。

产品规格

注意事项

• 波峰焊温度禁止长期超260℃，避免胶芯、防水圈高温老化变形；

• PCB装配槽需匹配防水圈尺寸，装配到位才能达到IPX8防护；

• 内置弹片禁止暴力插拔，防止弹片疲劳导致夹持力下降；

• 5A满载整机加宽VBUS铜箔，提升端子散热防氧化；

• 高速差分线路做标准阻抗匹配，保障数据传输稳定；

• 防水效果依赖整机壳体+密封圈配合，单连接器无法单独防水；

• 仓储干燥避光存放，防止防水圈提前老化失效；

• 插拔上限10000次，适合户外、潜水、车载防水设备；

• 量产前必须完成IPX8浸水、波峰焊、万次插拔全套测试。
