防水TYPE C母座16PIN 板上四脚插板SMT L=7.13 全塑

产品详情

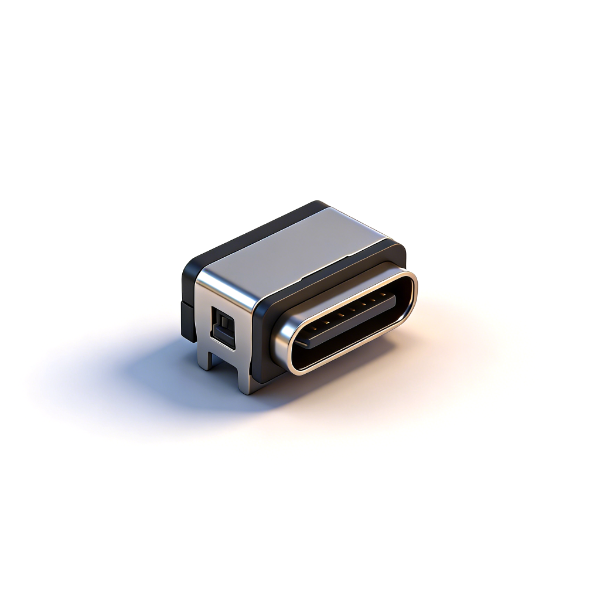

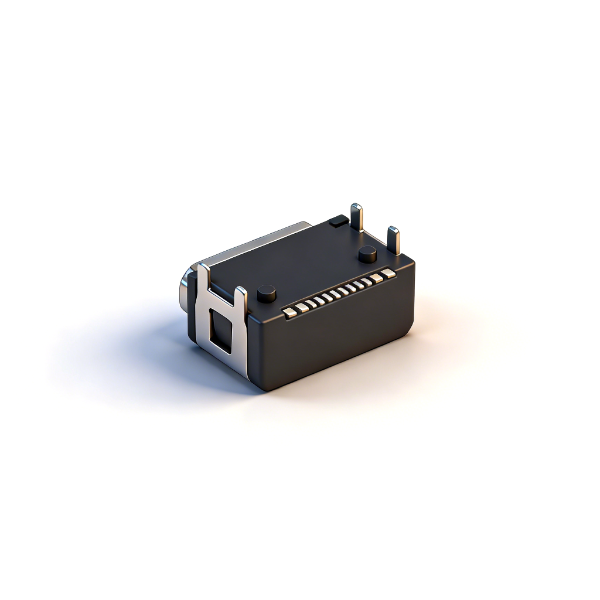

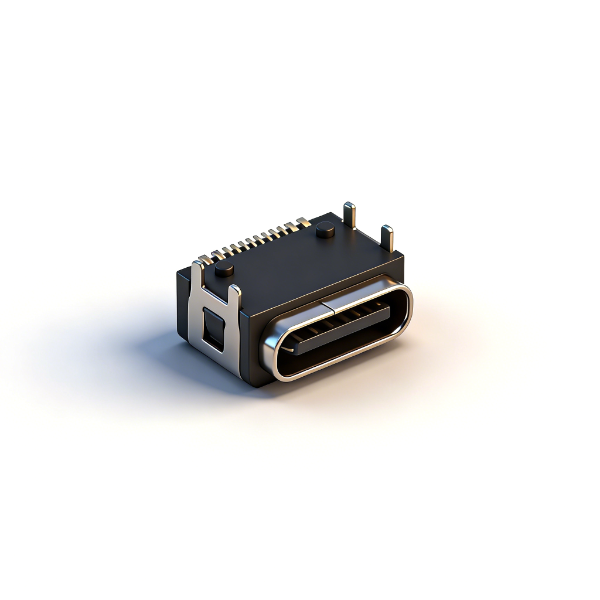

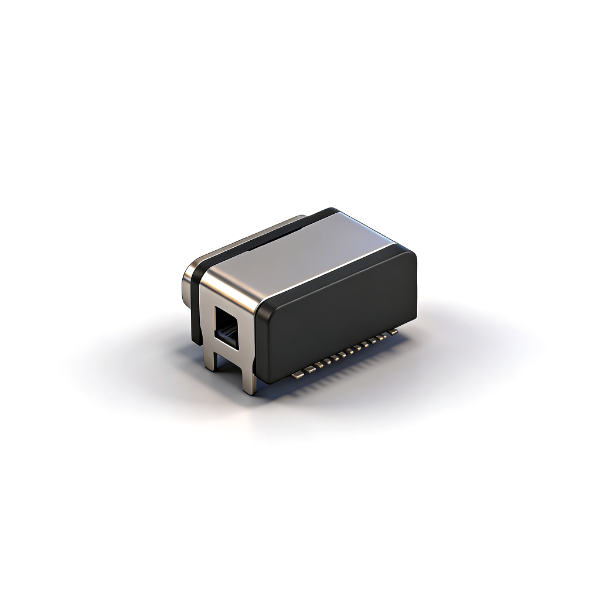

B09W1603A 16PIN全功能防水Type-C母座采用板上四脚插板SMT全塑结构，整体长度7.23mm，四脚均匀分布定位结构相比两脚款固定强度更高，设备震动、拉扯工况下不易出现焊盘脱落、接口偏移问题。本品防水等级IPX6，搭配专用硅胶密封胶圈可抵御持续3分钟高压雨水喷淋，满足户外、厨卫设备防泼溅使用需求，引脚完整覆盖Type-C全部通讯与供电信号，支持快充与高速数据同步传输。

产品壳体选用PA10T玻纤增强耐高温塑胶，回流焊高温加工不易变形；内部屏蔽片采用不锈钢材质，有效抗干扰、防锈耐腐蚀；16PIN导电端子为铜合金基材，镀镍打底+触点镀金复合镀层，降低接触电阻，长期使用不易氧化。电气性能稳定，最大承载3A充电电流，工作温度覆盖-30℃至85℃，插拔力度适中，10000次插拔循环后依旧保持稳定接触手感。产品通过ROHS、REACH环保检测，无有害物质可全球出口，支持样品测试、大批量定制，适合户外充电宝、车载充电模块、防水厨卫电器、户外灯具、手持便携防水数码等需要完整Type-C功能的防喷淋设备配套。

产品规格

注意事项

• 生产采用SMT回流焊工艺，严格管控焊接温度与加热时长，避免PA10T塑胶高温变形、硅胶防水圈老化失效，丧失IPX6喷淋防护能力；

• 装配时硅胶防水圈必须完整卡入壳体密封槽，禁止漏装、扭曲、破损，胶圈装配缺陷会直接导致整机喷淋漏水；

• 本品为四脚加固SMT+16PIN高密度端子结构，PCB焊盘需严格按照规格书图纸开模，尺寸偏差会造成定位脚虚焊、端子短路接触不良；

• 成品存放环境保持干燥通风，远离水汽、油污、酸碱腐蚀气体，防止不锈钢屏蔽片、镀金端子氧化发黑，增大接触电阻；

• 使用过程禁止暴力插拔Type-C公头，16PIN细端子极易折弯移位，引发快充断连、高速数据传输丢包；

• 额定最大电流3A，不可长期超负载大电流运行，避免端子过热加速老化，缩短产品使用寿命；

• 仅适配IPX6防喷淋场景，不可用于深水浸泡、水下设备，深水使用需选用IPX7/IPX8防护等级型号；

• 整机防水喷淋测试前需完成完整装配，大批量投产前建议先申领样品，完成喷淋、插拔、高低温全项可靠性测试；

• 自动化贴片生产注意避免端子磕碰刮伤镀金层，防止降低耐磨与导电性能。
