TYPE C母座16PIN 立式两脚插板SMT L=6.0 全塑定制款 PA9T 黑色 注炉前公差±0.08

产品详情

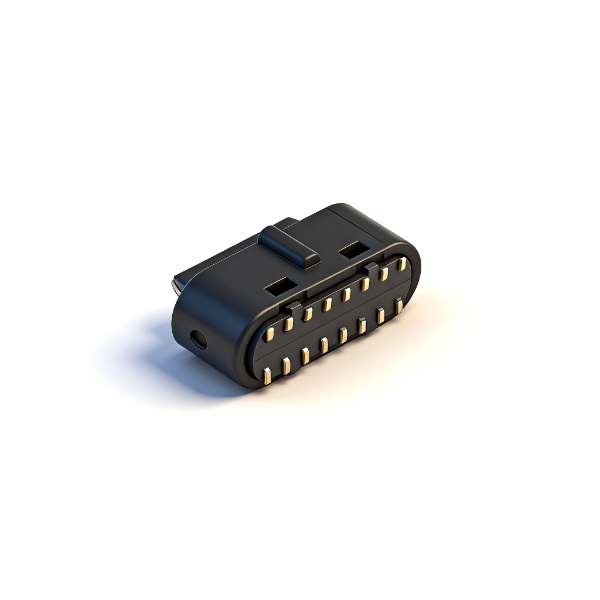

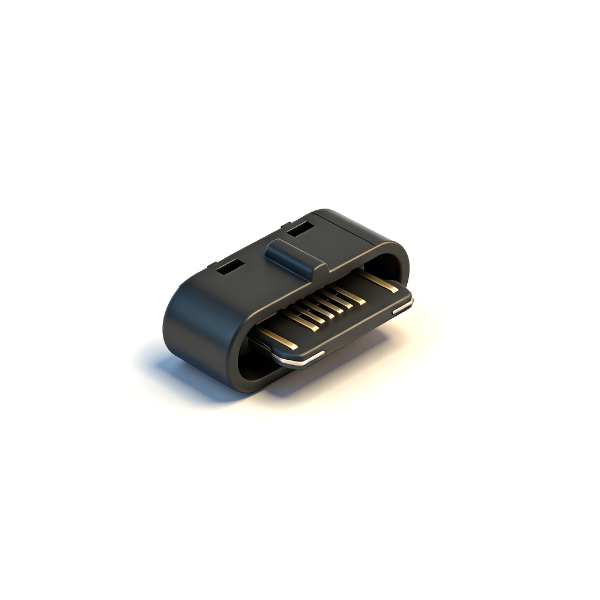

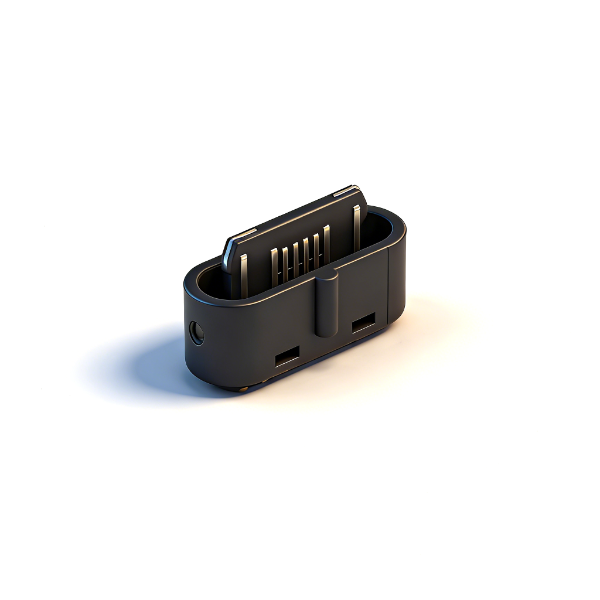

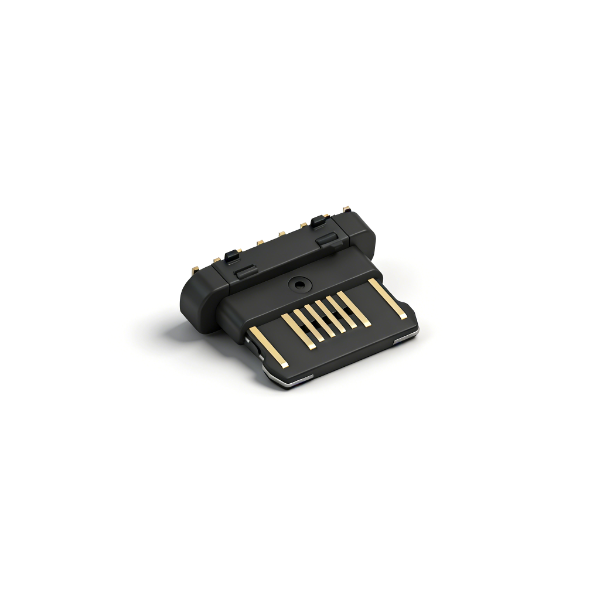

A011658A为定制全塑立式两脚超短6.0mm Type-C母座，采用PA9T黑色高温塑胶一体成型，取消不锈钢外壳与屏蔽中夹片，轻量化、成本更优；图纸区分回流炉前±0.08精密公差与炉后实测尺寸，适配245℃SMT制程；无内置弹片结构，插拔力度0.8~2.0kgf，支持16PIN完整数据信号，额定20V仅适配小功率低压设备，卷带1000PCS自动化贴片，无防水，仅限干燥室内小型数码使用。

产品规格

注意事项

• 本产品额定仅20V，禁止用于5A/48V大功率快充产品；

• 回流温度最高控制245℃，长时间高温会导致PA9T变形；

• 图纸分炉前/炉后尺寸，开模与检尺需按±0.08公差管控；

• 全塑无金属屏蔽，电磁干扰大的设备不建议选用；

• 无内置弹片，暴力插拔易造成端子变形接触不良；

• 本品无防水，不可用于户外、浸水、潮湿整机；

• 仓储干燥，塑胶避免长期高温存放；

• 插拔上限5000次，不适合高频插拔设备；

• 量产前完成245℃回流、5000次插拔可靠性验证。
