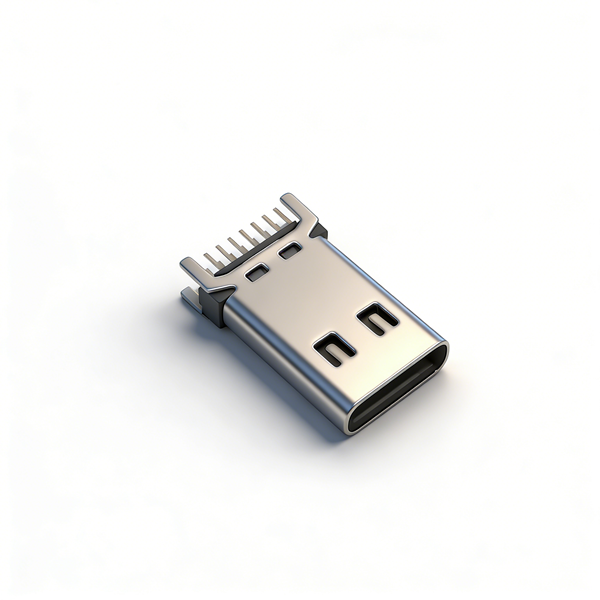

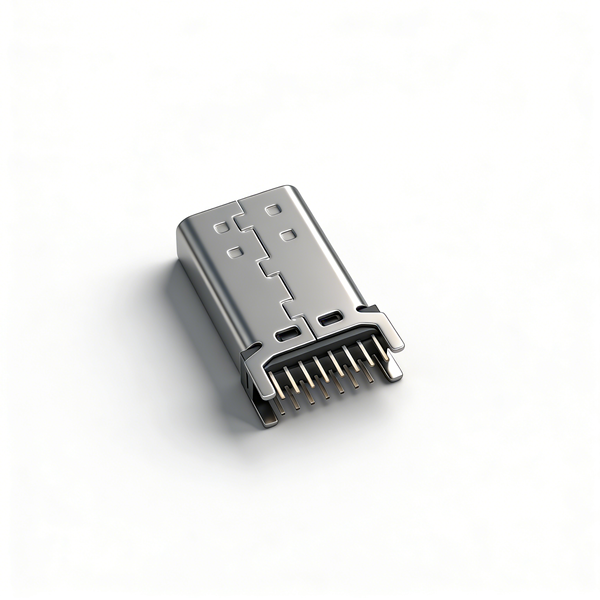

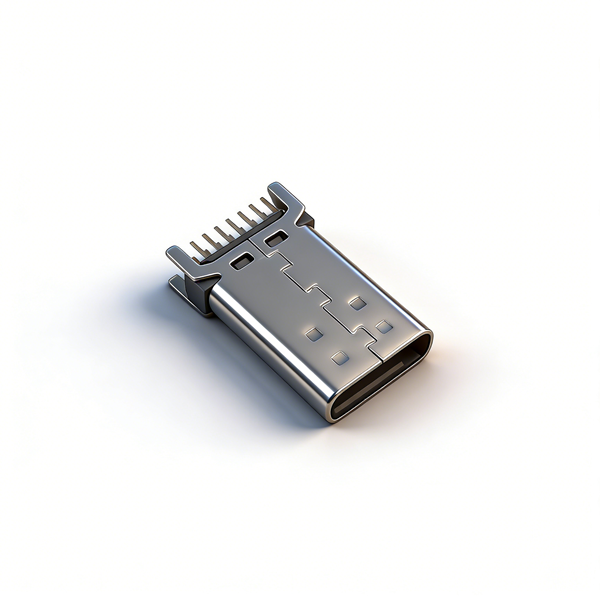

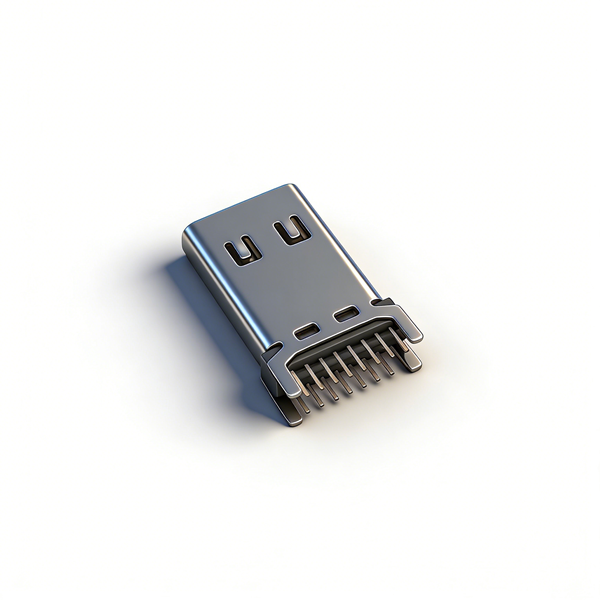

TYPE C母座16PIN 立式四脚插板DIP L=13.7 三模 带中夹片 有弹

产品详情

A011656A为本系列最长DIP立式连接器，总长13.7mm，四支直插接地脚形成完整接地回路，搭配独立不锈钢中间屏蔽夹实现双层抗干扰；内置接触弹片，万次插拔夹持稳定不易松脱。三模耐高温LCP适配波峰焊高温工况，完整16PIN差分线路同时承载5A大电流与高速数据，无防水设计，仅干燥室内长款插件整机配套，支持试样与大批量插件订单。

产品规格

注意事项

• 波峰焊温度不可长期超过260℃，防止LCP胶芯高温塌陷；

• PCB按图纸开设四组标准DIP过孔，公差严格控制±0.05mm；

• 内置弹片禁止暴力插拔，避免弹片疲劳、夹持力衰减；

• 5A满载整机加宽VBUS铜箔，提升端子散热、防止氧化增大电阻；

• 高速差分线路做好标准阻抗匹配，保障数据传输稳定不丢包；

• 本品无防水，不可用于户外、淋雨、浸水类整机；

• 仓储保持干燥通风，不锈钢外壳与屏蔽夹防潮防锈；

• 插拔上限10000次，适合工业、车载震动大功率插件设备；

• 批量投产前完成波峰焊、万次插拔全套可靠性测试。
