TYPE C母座16PIN 立式两脚插板DIP L=10.5 三模 带中夹片 有弹

产品详情

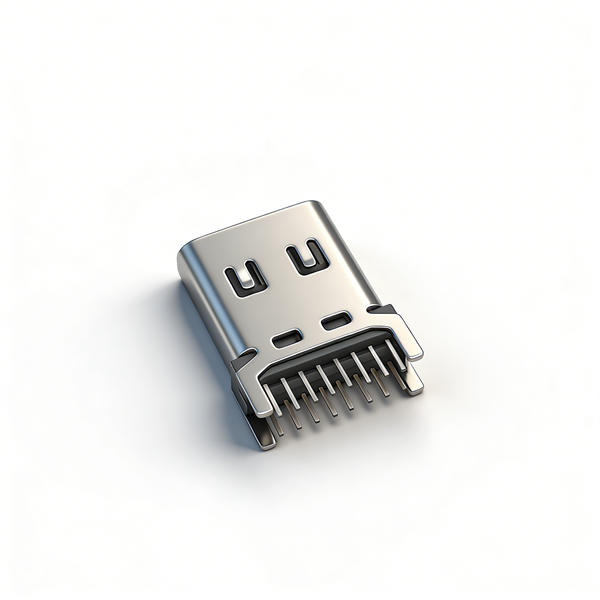

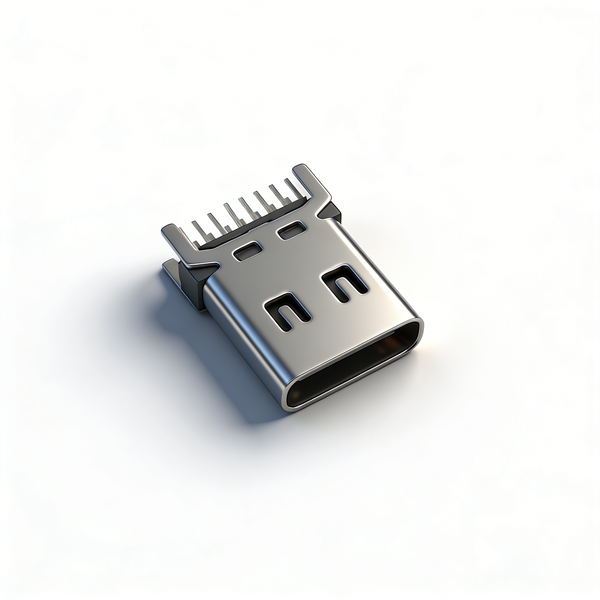

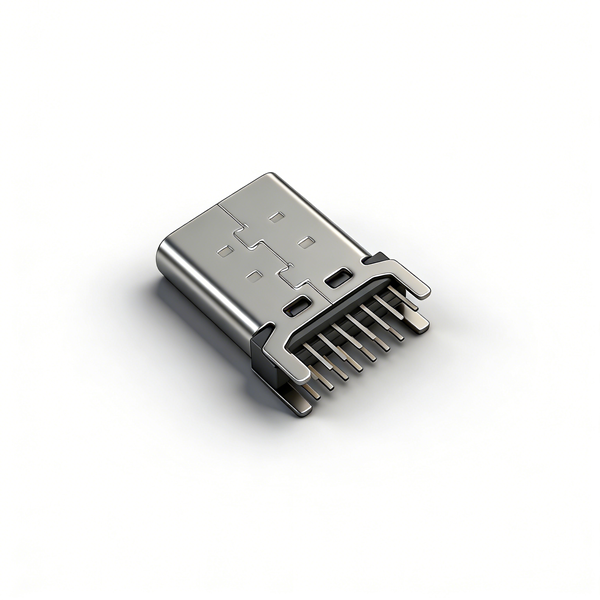

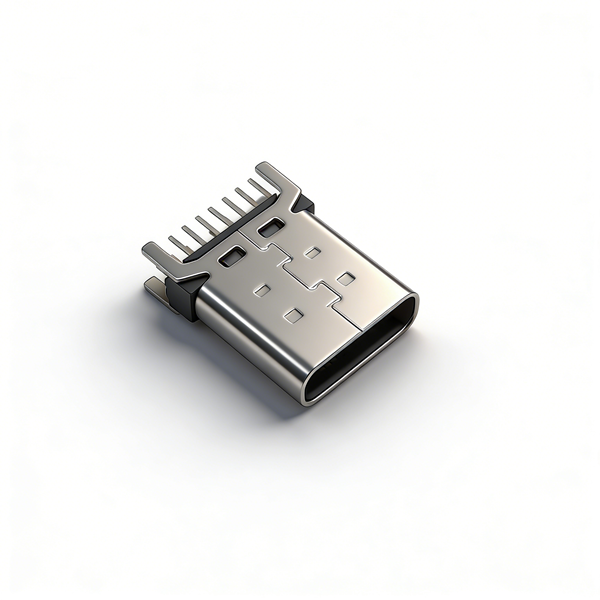

A011654A为加长立式四脚DIP直插连接器，总长10.5mm，四支直插接地脚形成完整接地回路，焊接牢固耐震动；配备独立不锈钢中间屏蔽夹片，双层屏蔽大幅降低电磁干扰；内置接触弹片，万次插拔夹持稳定不松动。三模耐高温LCP适配波峰焊高温制程，完整16PIN差分线路同时承载5A大电流与高速数据，无防水设计，仅干燥室内插件整机配套，支持试样与大批量插件订单。

产品规格

注意事项

• 波峰焊温度不可长期超过260℃，防止LCP胶芯软化变形；

• PCB按图纸开设四组DIP标准过孔，严格遵循±0.05加工公差；

• 内置弹片禁止暴力插拔，避免弹片疲劳、夹持力下降；

• 5A满载整机加宽VBUS铜箔，提升端子散热、防止氧化增大电阻；

• 高速差分线路做好标准阻抗匹配，保障高速传输稳定不丢包；

• 本品无防水，禁止淋雨、浸水、户外潮湿整机配套；

• 仓储保持干燥通风，不锈钢外壳与屏蔽片防潮防锈；

• 插拔上限10000次，适合工业、车载震动类插件设备；

• 大批量投产前完成波峰焊、万次插拔全套可靠性测试。
