TYPE C母座16PIN 立式四脚插板SMT L=13.7 三模 带中夹片 有弹

产品详情

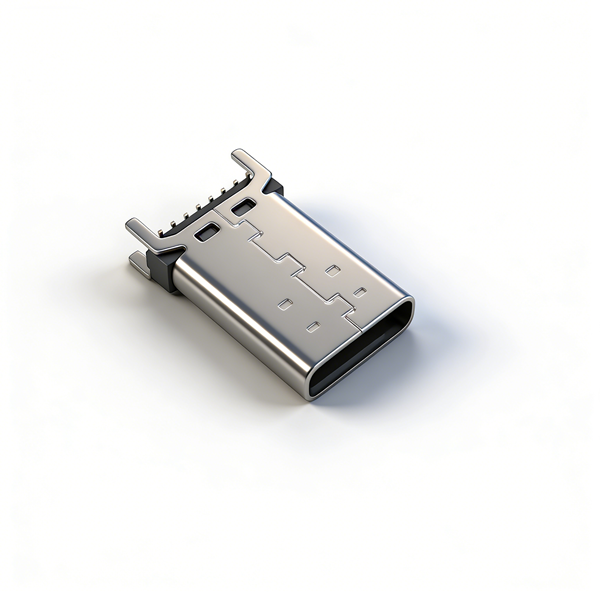

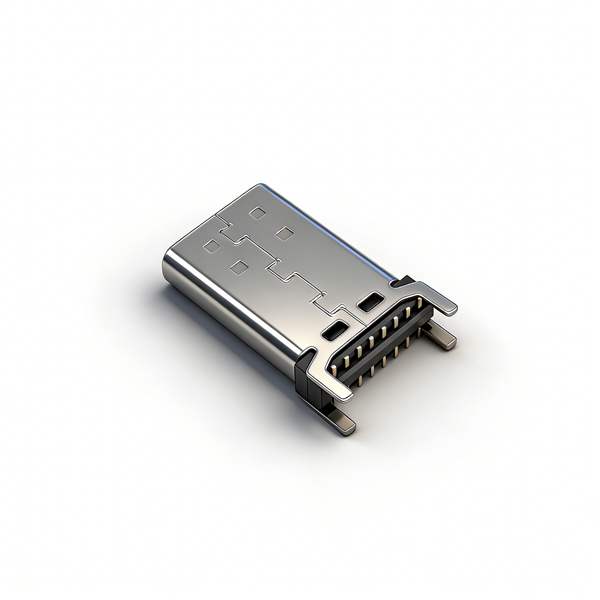

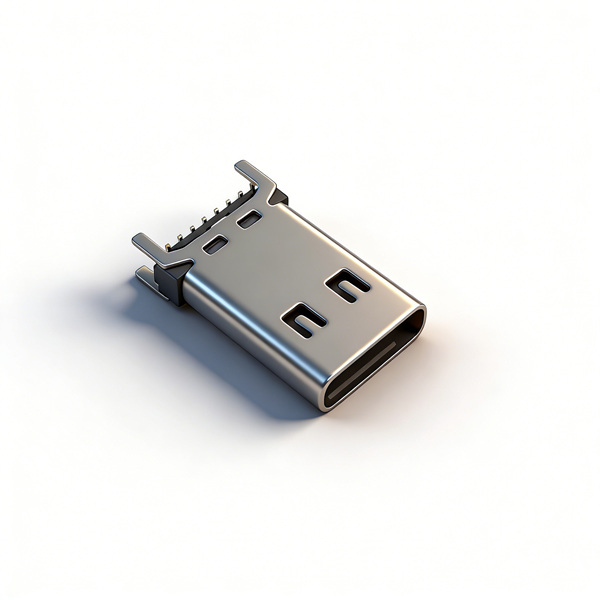

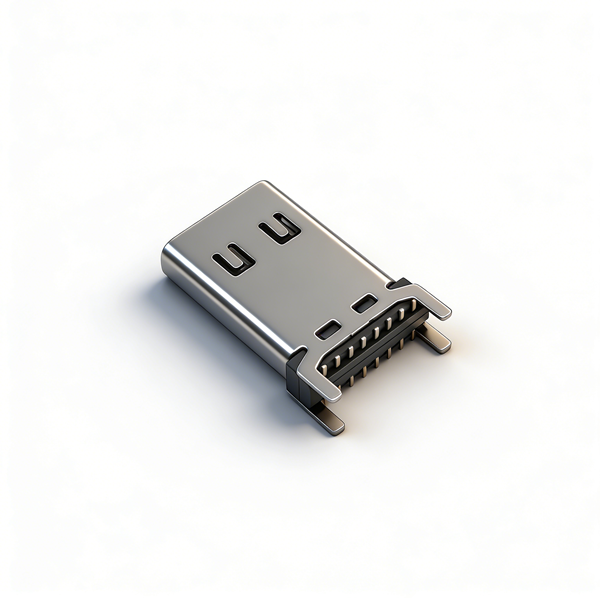

A011649A为本系列最长立式四脚SMT连接器，总长13.7mm，外壳四面均配置贴片接地脚，接地回路完整，搭配独立不锈钢中夹片形成双层屏蔽，抗电磁干扰能力突出；内置接触弹片，万次插拔夹持稳定不松动。三模耐高温LCP适配标准回流焊，完整16PIN差分线路同时承载5A大电流与双通道高速数据，无防水设计，仅干燥室内长款PCB整机配套，支持试样与大批量贴片订单。

产品规格

注意事项

• SMT回流焊严控峰值260℃、保温10秒，防止LCP胶芯高温软化；

• PCB完整制作四组接地焊盘，严格遵循±0.05加工公差；

• 内置弹片禁止暴力插拔，避免弹片疲劳松脱、接触不良；

• 5A满载整机加宽VBUS铜箔，提升端子散热防氧化；

• 高速差分线路做好标准阻抗匹配，保障高速传输稳定；

• 本品无防水，禁止淋雨、浸水、户外潮湿整机配套；

• 仓储干燥通风，不锈钢外壳与屏蔽夹防潮防锈；

• 插拔上限10000次，适合工业/车载大功率长条设备；

• 批量投产前完成回流焊、万次插拔全套可靠性测试。
