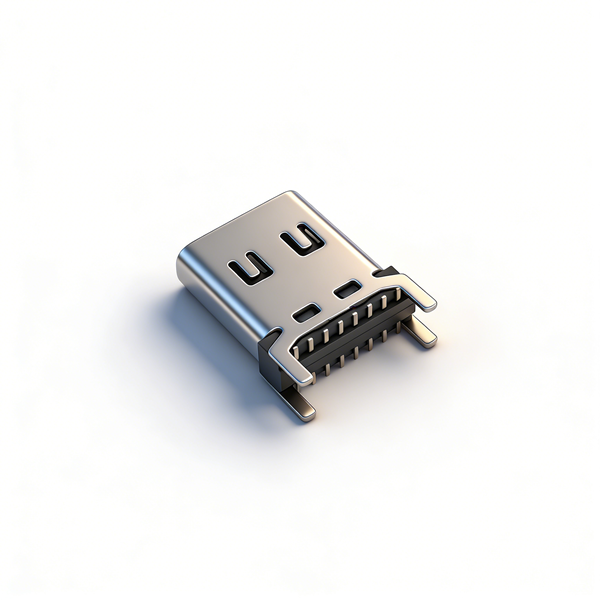

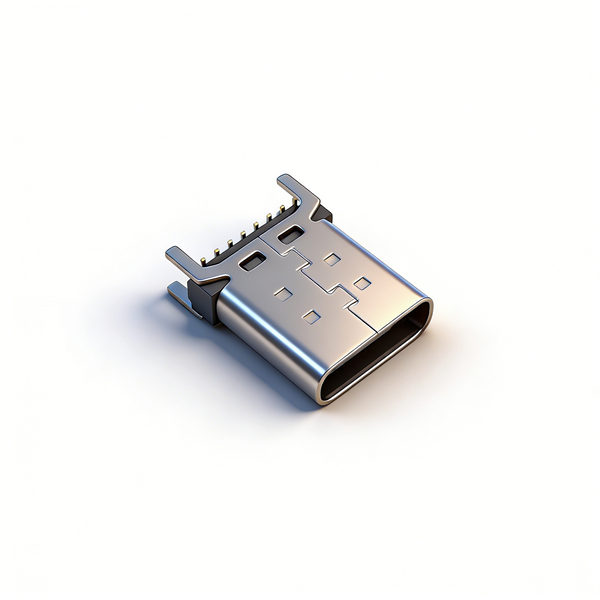

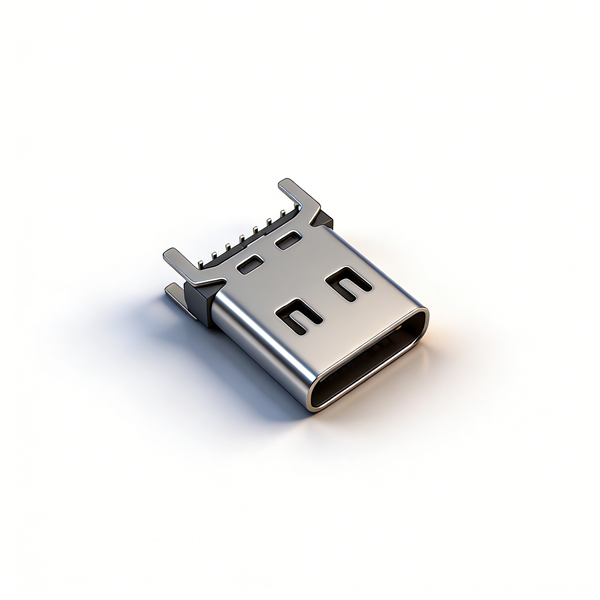

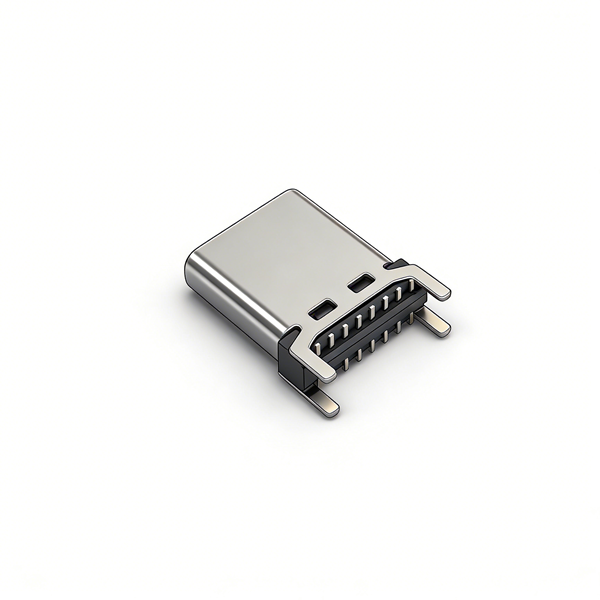

TYPE C母座16PIN 立式四脚插板SMT L=10.5 三模 带中夹片 有弹

产品详情

A011647A为10.5mm超长立式四脚SMT连接器，外壳四面均设置贴片接地脚，接地回路全覆盖，电磁抑制效果远优于两脚款；搭配独立不锈钢中间屏蔽夹片实现双层屏蔽，内置接触弹片保证万次插拔依旧夹持稳固。三模耐高温LCP适配标准SMT回流制程，完整16PIN差分线路同时承载5A大电流与高速数据，无防水设计，仅干燥室内长款PCB整机配套，支持试样与大批量贴片订单。

产品规格

注意事项

• SMT回流焊严控峰值260℃、保温10秒，防止LCP胶芯高温软化；

• PCB完整制作四组接地焊盘，尺寸严格遵循±0.05加工公差；

• 内置弹片禁止暴力插拔，避免弹片疲劳、夹持力衰减；

• 5A满载整机加宽VBUS铜箔，提升端子散热、防止氧化增大接触电阻；

• 高速差分线路做好标准阻抗匹配，保障高速传输不丢包；

• 本品无防水，禁止淋雨、浸水、户外潮湿整机配套；

• 仓储保持干燥通风，不锈钢外壳与屏蔽夹防潮防锈；

• 插拔上限10000次，适合大功率、高干扰长条设备；

• 大批量投产前完成回流焊、万次插拔全套可靠性测试。
