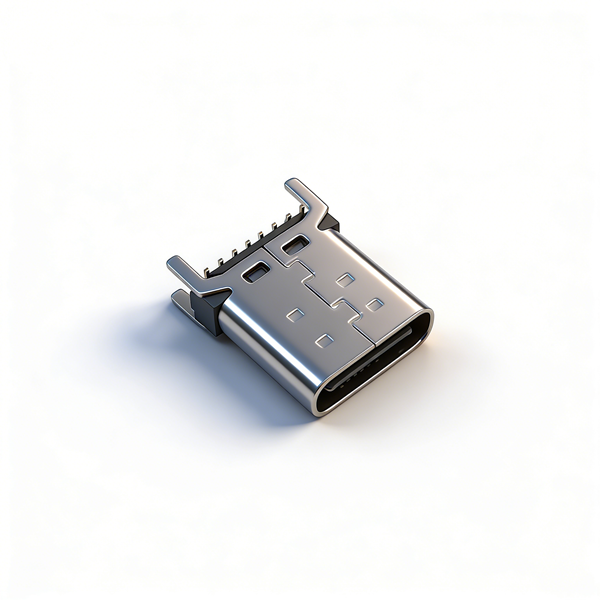

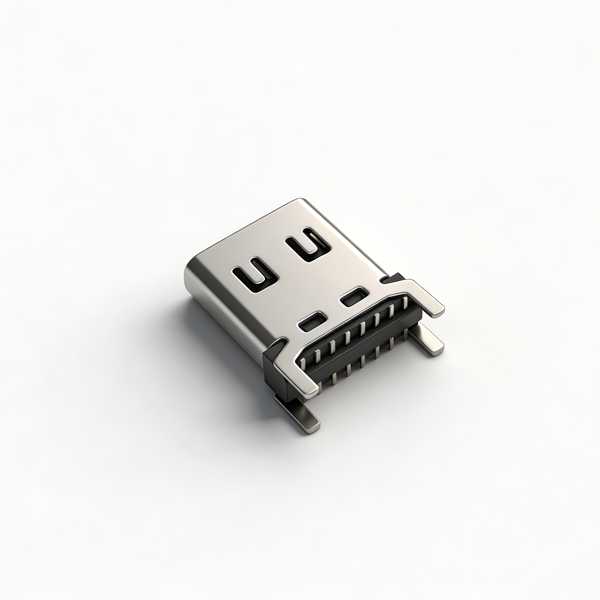

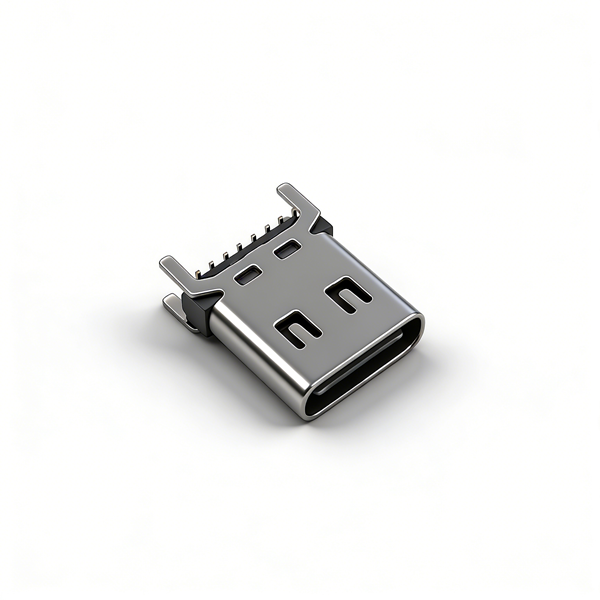

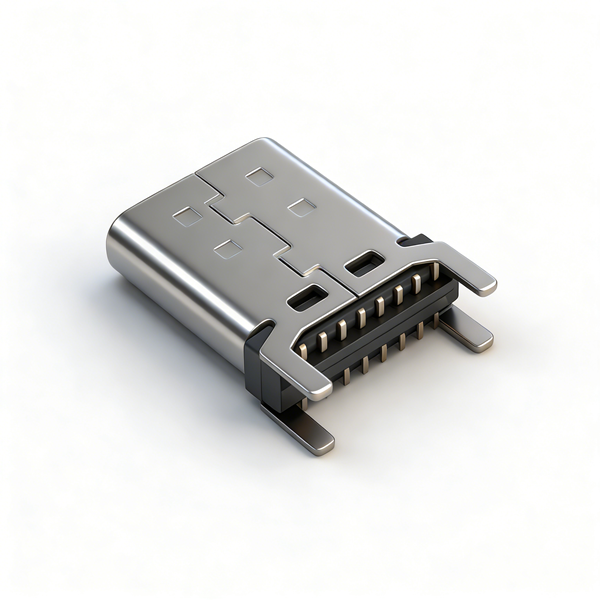

TYPE C母座16PIN 立式四脚插板SMT L=10.0 三模 带中夹片 有弹

产品详情

A011646A为10mm超长立式四脚SMT连接器，四侧均带贴片接地脚，整体接地回路完整，EMI抗干扰能力远优于两脚款；搭配独立不锈钢中间屏蔽夹片，双重屏蔽；内置接触弹片，公母头插拔夹持稳定，万次插拔不松动。三模耐高温LCP适配标准回流焊，完整16PIN差分线路同时承载5A大电流与高速数据，无防水设计，仅干燥室内长PCB整机配套，支持试样与大批量贴片订单。

产品规格

注意事项

• SMT回流焊严控峰值260℃、保温10秒，防止LCP胶芯高温软化；

• PCB需完整四组接地焊盘，严格按±0.05公差开板；

• 内置弹片禁止暴力插拔，避免弹片疲劳松脱、接触不良；

• 5A满载整机加宽VBUS铜箔，提升端子散热防氧化；

• 高速差分线路做好标准阻抗匹配，保障高速传输稳定；

• 本品无防水，禁止淋雨、浸水、户外潮湿整机配套；

• 仓储干燥通风，不锈钢外壳与屏蔽片防潮防锈；

• 插拔上限10000次，适合大功率、高干扰长款设备；

• 批量投产前完成回流焊、万次插拔全套可靠性测试。
