产品详情

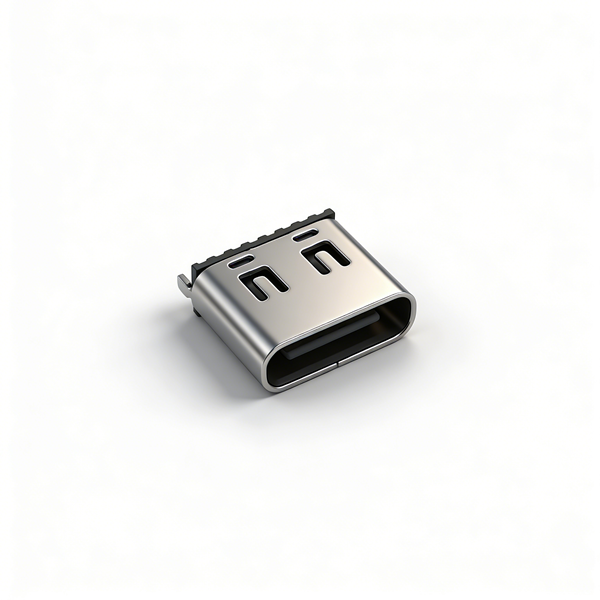

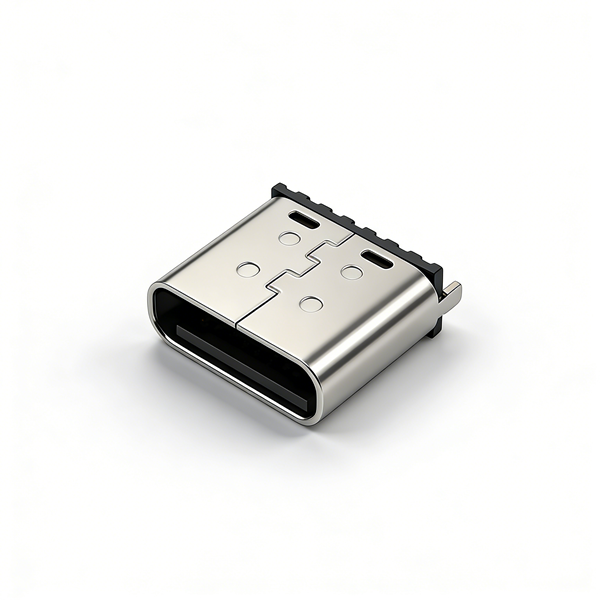

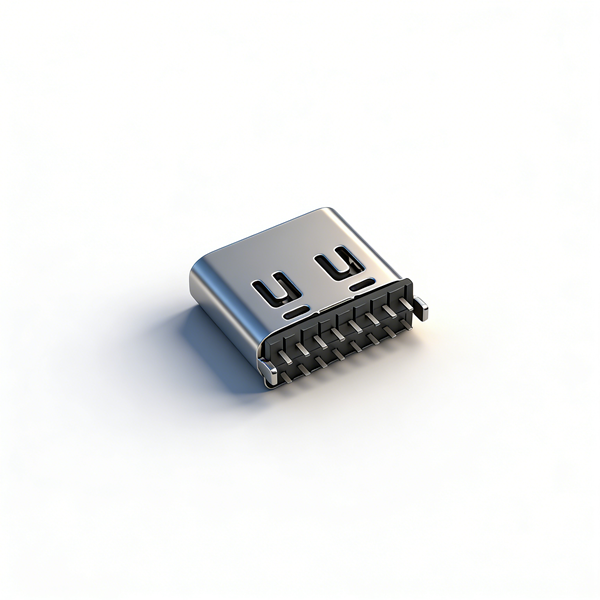

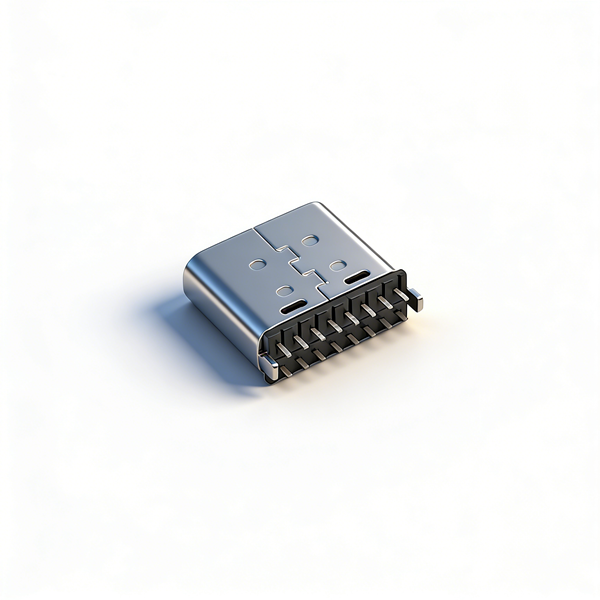

A011643A为加长立式DIP直插连接器，总长7.4mm，两脚插件引脚适配波峰焊批量生产；独立不锈钢中夹片提升EMI屏蔽性能，内置接触弹片保证万次插拔夹持稳定不松动。三模耐高温LCP适配高温焊接工况，完整16PIN差分线路同时实现5A大功率充电与双通道高速数据，无防水设计，仅干燥室内插件整机配套，支持试样与大批量插件订单。

产品规格

产品型号	A011643A
产品名称	TYPE C母座16PIN 立式两脚插板DIP L=7.4 三模带中夹片有弹
引脚配置	16PIN（5A/48V快充+双通道高速差分）
安装方式	立式两脚DIP直插（波峰焊）
产品总长	7.4mm（加长立式DIP）
结构特征	DIP插件、立式两脚、加长本体、三模LCP、不锈钢中夹屏蔽、内置接触弹片
胶芯材质	UL94-V0黑色耐高温LCP塑胶
屏蔽配件	不锈钢外壳+独立中间屏蔽夹片
端子材质	铜合金，全域底镍30μ"，触点闪镀金
额定电流/电压	5A / 48V DC/AC
耐电压	AC 100V 1min
单脚接触电阻	≤50mΩ
绝缘电阻	≥100MΩ
工作温度	-25℃ ~ +85℃
焊接耐温	峰值260℃，保温10s
插入力	0.5~2.0kgf
拔出力	0.6~2.0kgf
插拔寿命	10000次循环
单卷包装	1000PCS
环保标准	ROHS、REACH
备注	7.4加长DIP立式、插件款、双层屏蔽、内置弹片、无防水

注意事项

波峰焊温度不得长期超过260℃，防止LCP胶芯高温塌陷；
PCB严格按±0.05公差开设DIP标准过孔；
内置弹片禁止暴力插拔，避免弹片疲劳夹持力衰减；
5A满载PCB加宽VBUS铜箔，改善端子散热防氧化；
高速差分线路做好阻抗匹配，避免数据传输丢包；
本品无防水，不可用于户外、淋雨浸水设备；
仓储保持干燥通风，不锈钢件防潮防锈；
插拔上限10000次，适合长款插件电源、立式数码；
量产前完成波峰焊、万次插拔全套可靠性测试。
