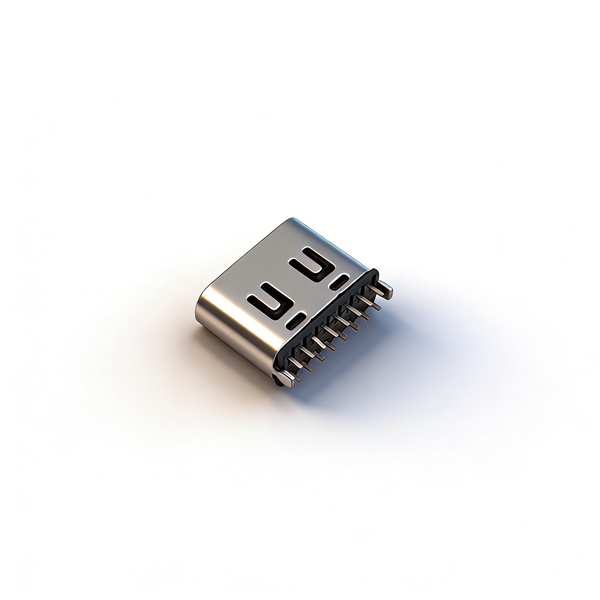

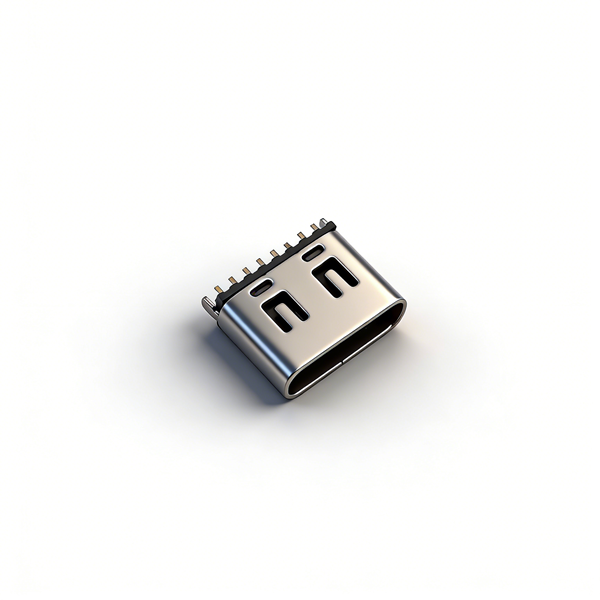

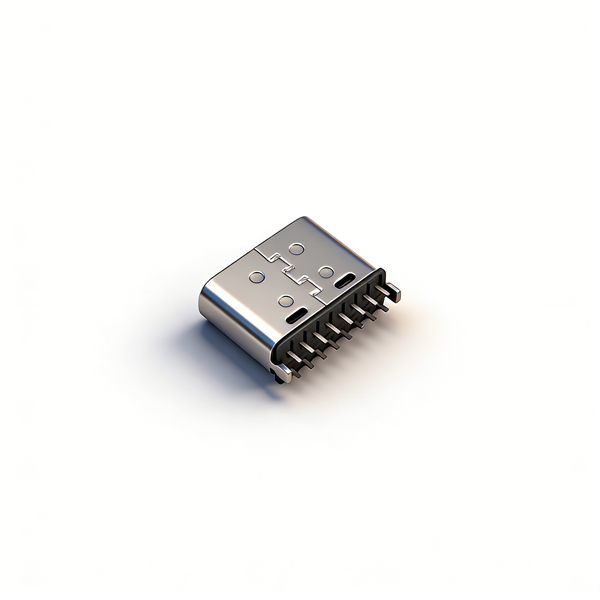

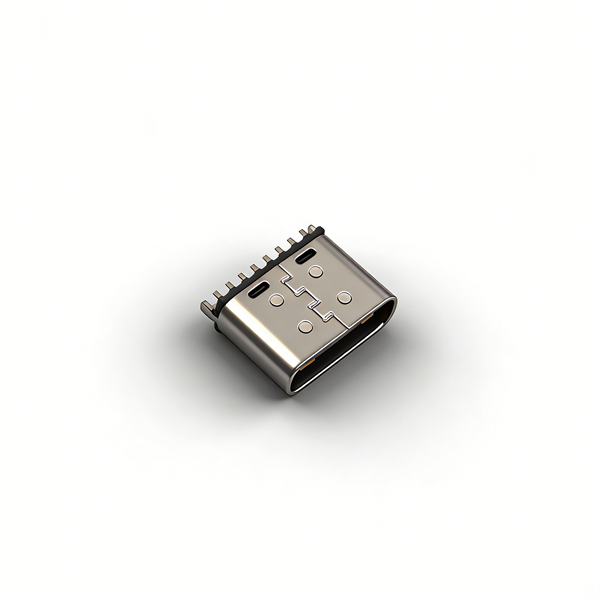

TYPE C母座16PIN 立式两脚插板DIP L=6.5 三模 带中夹片 有弹

产品详情

A011641A为标准长度立式DIP直插连接器，总长6.5mm，两脚插件引脚适配波峰焊量产；配备独立不锈钢中夹片提升EMI屏蔽效果，内置接触弹片让公头插接稳固，万次插拔不易松动。三模耐高温LCP胶适配高温焊接制程，完整16PIN差分线路同时承载5A大电流与高速数据，无防水设计，仅干燥室内插件整机配套，支持试样与大批量贴片/插件订单。

产品规格

注意事项

• 波峰焊温度不可长期超过260℃，避免LCP胶芯软化变形；

• PCB按图纸开标准DIP过孔，公差严格控制±0.05mm；

• 内置弹片禁止暴力插拔，防止弹片疲劳、夹持力下降；

• 5A满载整机加宽VBUS铜箔，提升端子散热、防止氧化；

• 高速差分线路做标准阻抗匹配，保障数据传输稳定；

• 本品无防水，禁止户外、淋雨、浸水设备使用；

• 仓储干燥通风，不锈钢外壳与屏蔽件防潮防锈；

• 插拔上限10000次，适合中高频插件数码；

• 批量投产前完成波峰焊、万次插拔可靠性测试。
