TYPE C母座16PIN 立式两脚插板DIP L=6.0 三模 带中夹片 有弹

产品详情

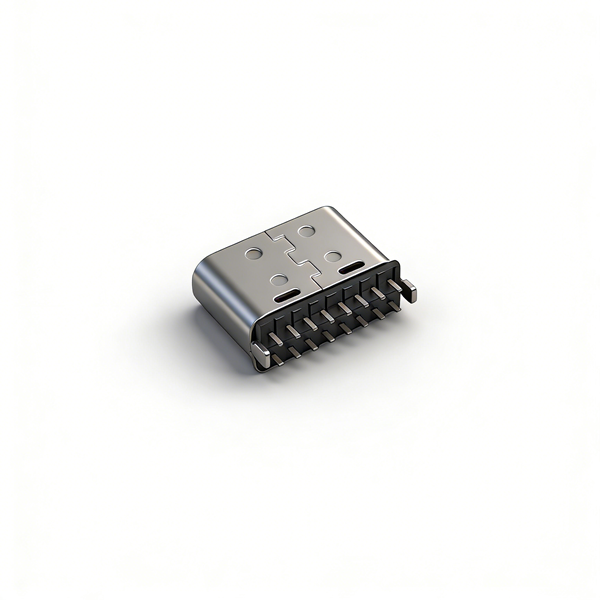

A011640A为立式两脚DIP直插连接器，总长仅6.0mm超短尺寸，采用插件式引脚适配波峰焊生产；配备独立不锈钢中夹片提升EMI屏蔽，内置接触弹片保证插拔夹持稳定，万次不易松动。三模耐高温LCP适配高温焊接制程，完整16PIN差分线路同时承载5A大电流与高速数据，无防水设计，仅干燥室内DIP插件整机配套，支持试样与大批量订单。

产品规格

注意事项

• 适配波峰焊DIP插件工艺，焊接温度避免长期超260℃，防止LCP胶芯软化；

• PCB预留标准DIP过孔，尺寸按±0.05公差加工；

• 内置弹片禁止暴力插拔，避免弹片疲劳夹持力衰减；

• 5A满载整机加宽VBUS铜箔，提升端子散热防氧化；

• 高速差分线路做好阻抗匹配，保障数据传输稳定；

• 本品无防水，不可用于户外、淋雨、浸水设备；

• 仓储干燥通风，不锈钢件防潮防锈；

• 插拔上限10000次，适合中小型插件数码、电源；

• 量产前完成波峰焊、万次插拔全套可靠性测试。
