防水TYPE C母座16PIN 板上四脚插板SMT L=6.5 舌片外露 锌合金

产品详情

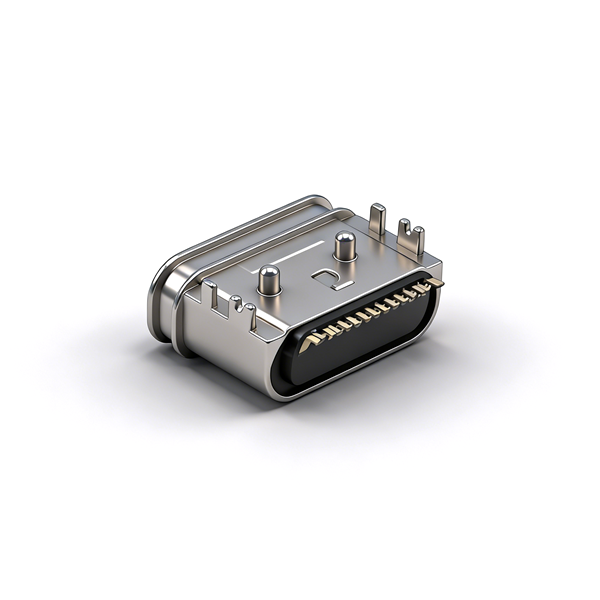

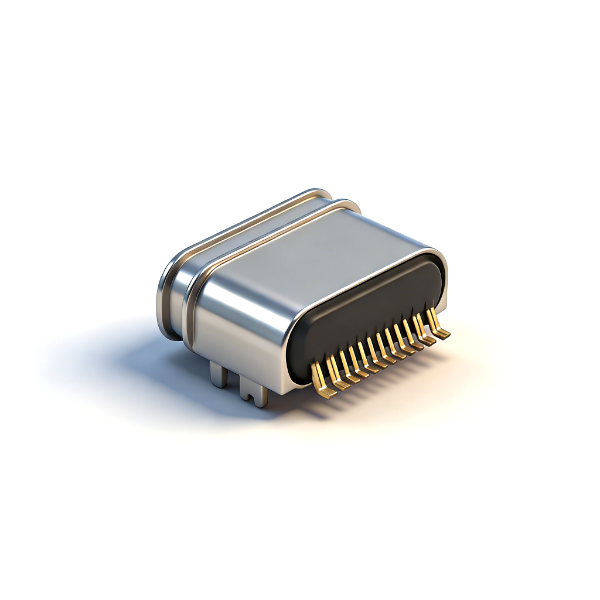

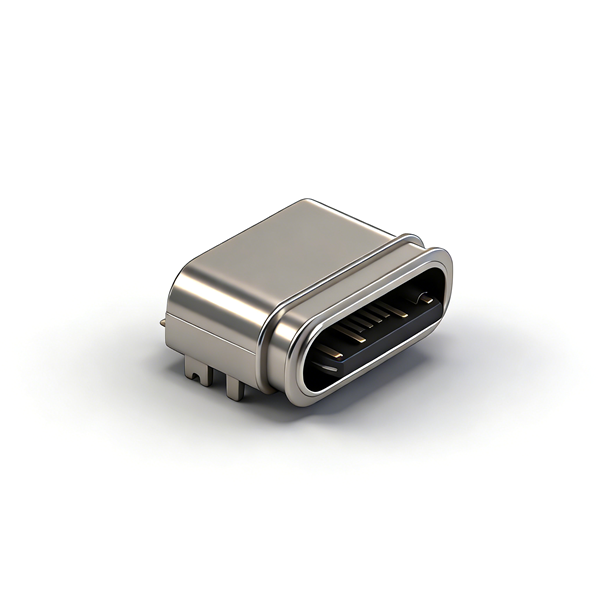

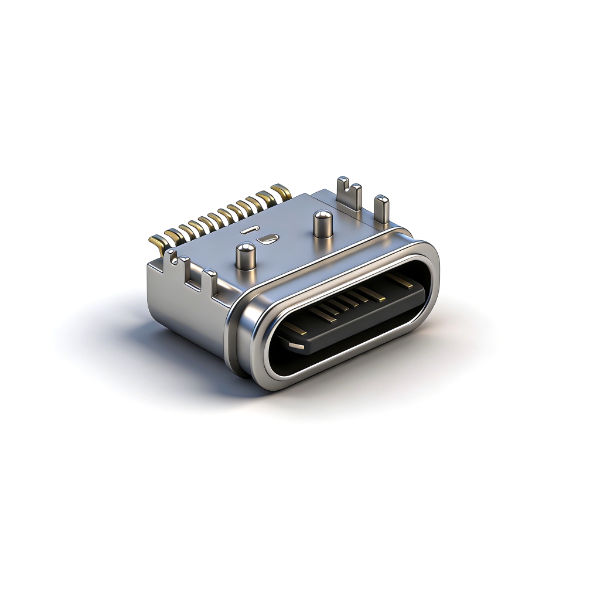

B09W1602A 16PIN全功能防水Type-C母座采用板上四脚插板SMT结构，整体长度6.5mm，是小型化超薄防水Type-C接口方案；舌片外露设计适配轻薄整机外壳，区别常规全塑款采用锌合金屏蔽壳，结构刚性更强，抗挤压不易变形。防水等级IPX7，搭配红色硅胶O型密封圈，装配后可实现10米水深浸泡30分钟无渗漏，满足深水使用需求。

产品壳体选用PA10T玻纤增强耐高温黑色塑胶，回流焊加工不易变形；屏蔽外壳为锌合金镀镍40~80μ"，防锈抗冲击；中间隔板采用SUS301不锈钢加固；16PIN导电端子C7025基材，底层镀镍50μ"、触点加厚镀金3μ"，耐磨抗氧化，导电稳定。电气采用分级电流设计，VBUS最大3A快充、GND 1.25A、信号脚0.25A，工作温度覆盖-40℃~80℃，高低温环境稳定运行。插拔力度适中，经过10000次插拔后仍保持稳定插拔手感，出厂卷带包装适配自动化贴片机，通过ROHS、REACH环保检测，支持样品测试、大批量定制，适合超薄防水手表、小型防水充电宝、户外迷你照明、车载防水充电模块、微型防水检测仪器等小型深水防护电子产品配套。

产品规格

注意事项

• 采用SMT回流焊贴片工艺，严格管控焊接温度与加热时长，避免PA10T塑胶高温变形、红色硅胶O圈老化失效，降低IPX7防水密封性能；

• 装配红色硅胶防水O圈时完整卡入壳体槽位，禁止扭曲、破损、漏装，O圈装配缺陷会直接导致整机深水浸泡漏水；

• 本品为四脚加固SMT+16PIN高密度端子结构，PCB焊盘严格按照规格书图纸开模，尺寸偏差会造成定位脚虚焊、端子短路接触不良；

• 锌合金外壳硬度高但避免大力磕碰，防止外壳变形挤压内部端子，引发充电、数据传输异常；

• 成品储存环境保持干燥通风，远离水汽、油污、酸碱腐蚀气体，防止镀金端子、不锈钢隔板氧化发黑增大接触电阻；

• 使用过程禁止暴力插拔Type-C公头，16PIN细端子极易折弯移位，造成快充断连、高速数据丢包；

• 严格按照分级电流使用，VBUS引脚不可长期超3A负载，避免端子过热加速老化缩短使用寿命；

• 整机IPX7深水测试前完成完整装配，大批量投产前申领样品，完成深水浸泡、插拔、高低温全项可靠性测试；

• 自动化贴片生产需配套卷带专用贴片机，防止包装破损造成连接器散落、舌片外露端子刮伤报废；

• 舌片外露部位装配整机时做好防护，避免外壳刮擦端子镀金层，降低耐磨与导电性能。
