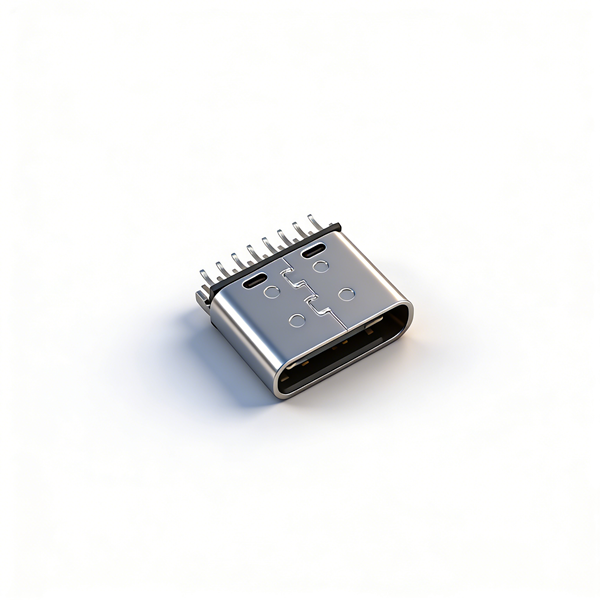

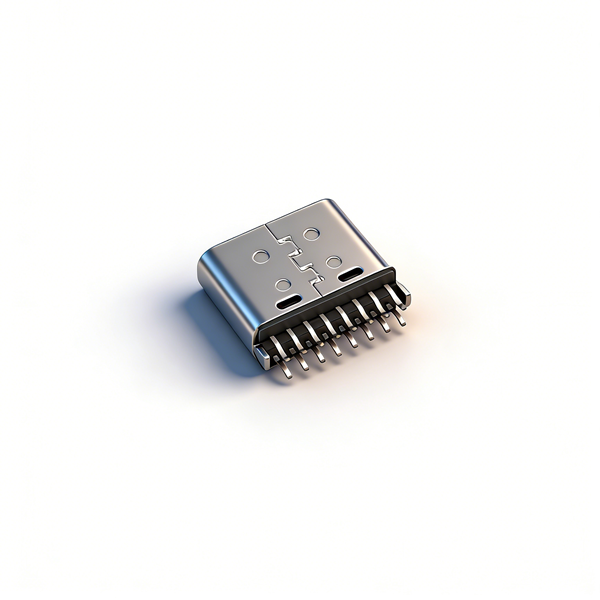

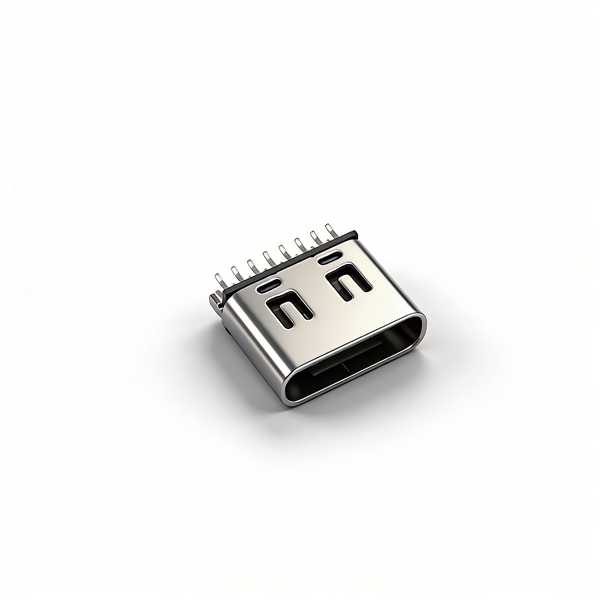

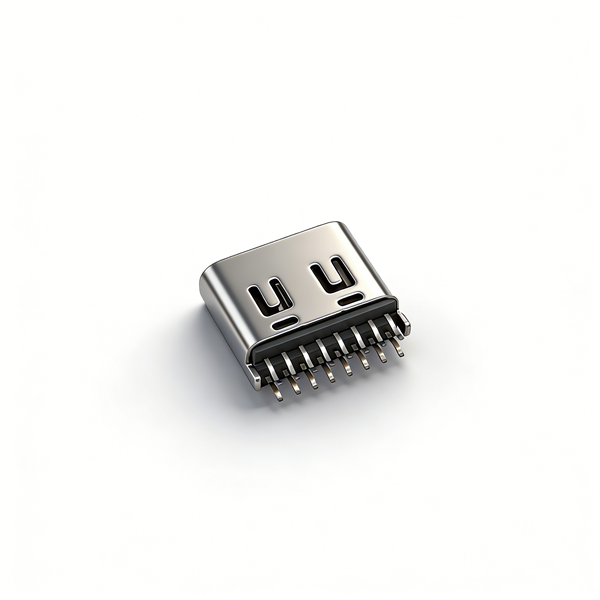

TYPE C母座16PIN 夹板1.0 L=6.8 有脚 三模 带中夹片 有弹

产品详情

A011629A为1.0mm专用加长夹板连接器，总长6.8mm，外壳自带定位插脚嵌入PCB，贴片焊接不易移位；配备独立不锈钢中间夹片，大幅提升EMI电磁屏蔽效果；内置接触弹片，公母头插拔夹持力稳定，耐久可达10000次。三模耐高温LCP胶适配标准SMT回流制程，完整16PIN差分线路同时承载5A大电流与高速数据传输。无防水设计，仅干燥室内夹板整机配套，支持试样与大批量贴片订单。

产品规格

注意事项

• SMT回流焊严控峰值260℃、保温10秒，防止LCP胶芯高温软化；

• PCB板厚固定选用1.0mm，定位孔、信号焊盘按±0.05公差加工；

• 内置弹片禁止暴力插拔，避免弹片疲劳、夹持力衰减；

• 5A满载整机加宽VBUS铜箔，提升端子散热、防止氧化增大电阻；

• 高速差分线路做好标准阻抗匹配，保障高速传输稳定不丢包；

• 本品无防水，禁止淋雨、浸水、户外潮湿整机配套；

• 仓储保持干燥通风，不锈钢外壳与屏蔽片防潮防锈；

• 插拔上限10000次，适合中高频长款夹板数码；

• 大批量投产前完成回流焊、万次插拔全套可靠性测试。
