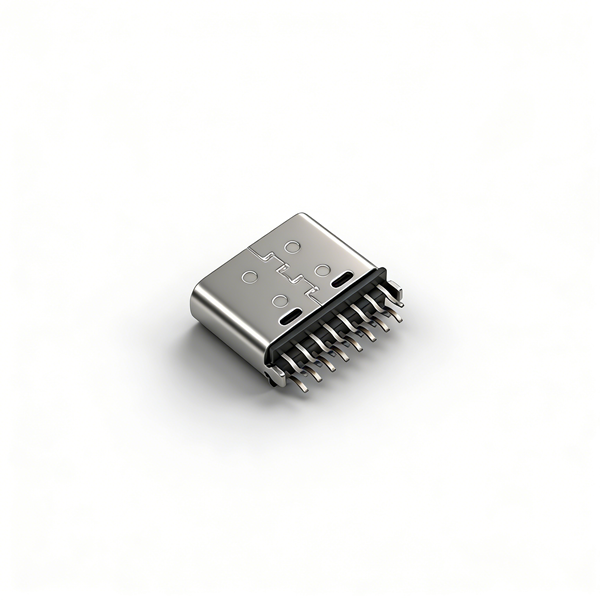

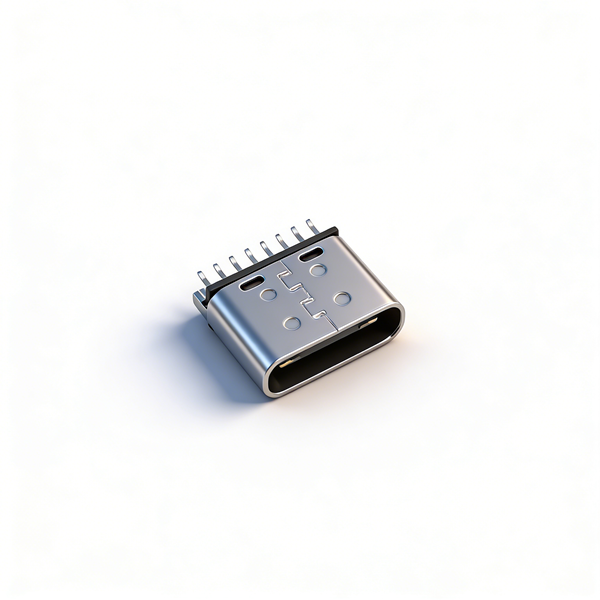

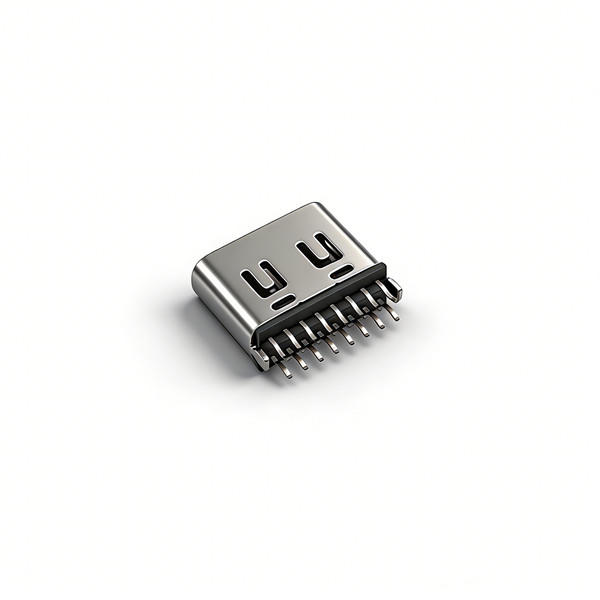

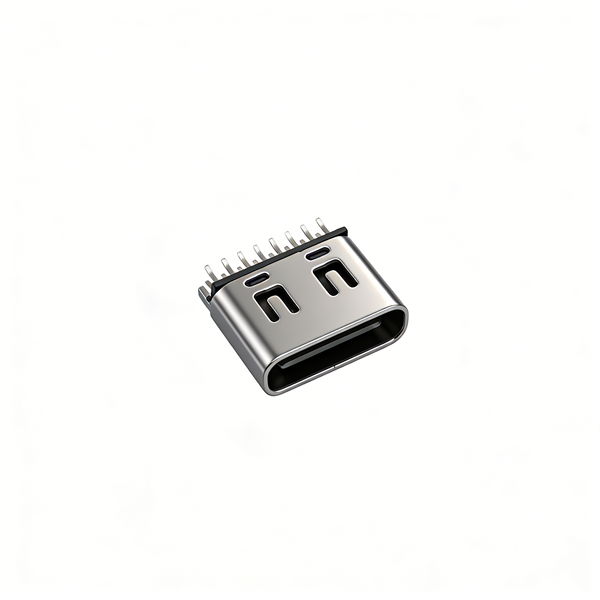

TYPE C母座16PIN 夹板1.0 L=6.5 有脚 三模 带中夹片 有弹

产品详情

A011627A为1.0mm标准夹板连接器，总长6.5mm，外壳自带定位插脚嵌入PCB，贴片焊接不易移位；配备独立不锈钢中夹片强化EMI抗干扰，内置接触弹片让公母头插接更紧实，耐久可达10000次。三模耐高温LCP适配标准SMT回流制程，完整16PIN差分线路同时承载5A大电流与高速数据传输。无防水设计，仅干燥室内夹板整机配套，支持试样与大批量贴片订单。

产品规格

注意事项

• SMT回流焊严控峰值260℃、保温10秒，防止LCP胶芯高温软化；

• PCB固定孔、信号焊盘严格按±0.05公差，板厚选用1.0mm；

• 内置弹片禁止暴力插拔，避免弹片疲劳丧失夹持力；

• 5A满载整机加宽VBUS铜箔，提升端子散热防氧化；

• 高速差分线路做好标准阻抗匹配，保障高速传输稳定；

• 本品无防水，禁止淋雨、浸水、户外潮湿整机配套；

• 仓储保持干燥通风，不锈钢件防潮防锈；

• 插拔上限10000次，适合中高频夹板数码；

• 批量投产前完成回流焊、万次插拔全套可靠性测试。
