TYPE C母座16PIN 夹板1.0 L=7.4 有脚 三模 带中夹片 有弹

产品详情

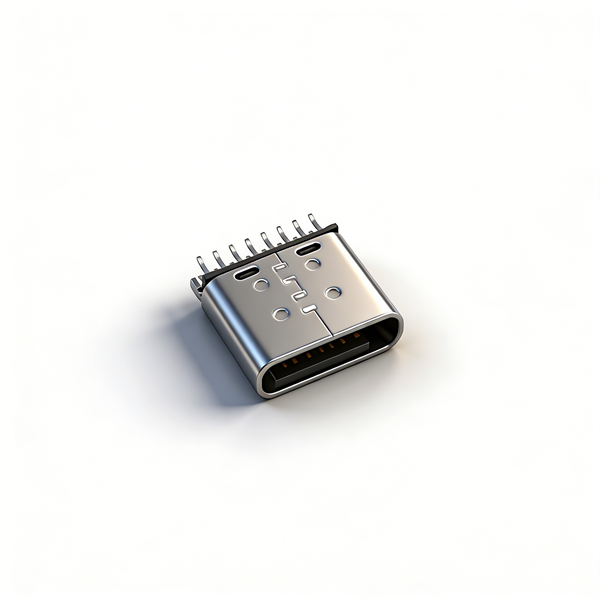

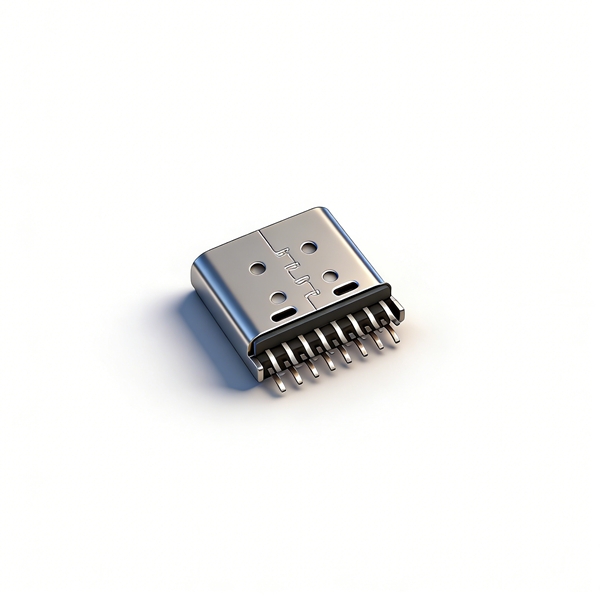

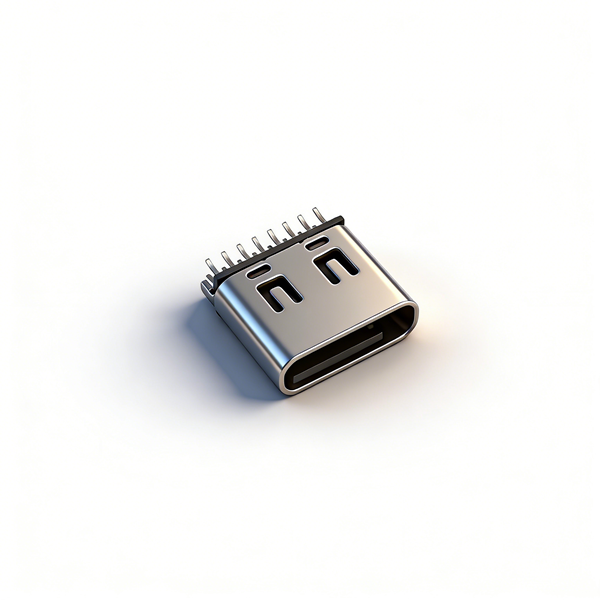

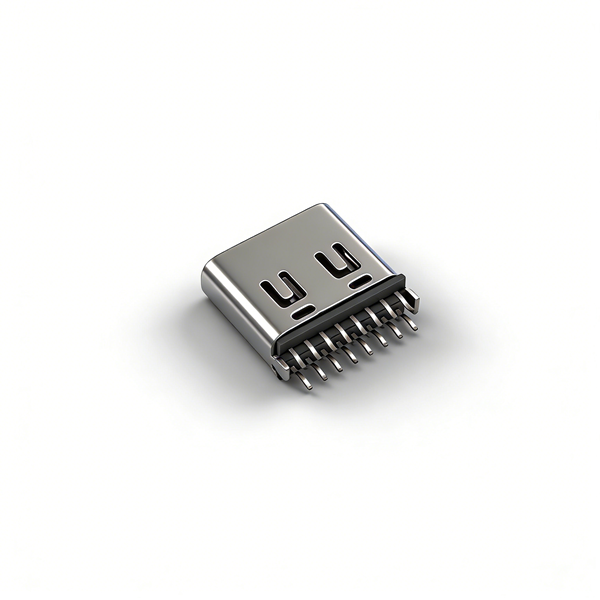

A011631A为1.0mm板专用加长夹板连接器，总长7.4mm，外壳自带定位插脚嵌入PCB，贴片不易偏移；搭配独立不锈钢中夹片大幅提升EMI屏蔽，内置接触弹片保证公头插接紧实，万次插拔不易松动。三模耐高温LCP适配标准SMT回流制程，完整16PIN差分线路同时实现5A大功率充电与双通道高速数据，无防水设计，仅干燥室内夹板整机配套，支持试样与大批量贴片订单。

产品规格

注意事项

• SMT回流焊严控峰值260℃、保温10秒，防止LCP胶芯高温软化；

• PCB固定孔、信号焊盘按±0.05公差加工，板厚固定选用1.0mm；

• 内置弹片禁止暴力插拔，避免弹片疲劳、夹持力下降；

• 5A满载整机加宽VBUS铜箔，提升端子散热、防止氧化；

• 高速差分线路做好标准阻抗匹配，保障数据传输稳定；

• 本品无防水，不可用于户外、淋雨、浸水类整机；

• 仓储干燥通风，不锈钢外壳与屏蔽件防潮防锈；

• 插拔上限10000次，适合中高频长款夹板数码；

• 批量投产前完成回流焊、万次插拔全套可靠性测试。
