TYPE C母座16PIN 沉板2.4 四脚插板SMT L=6.5 三模 无柱 无弹

产品详情

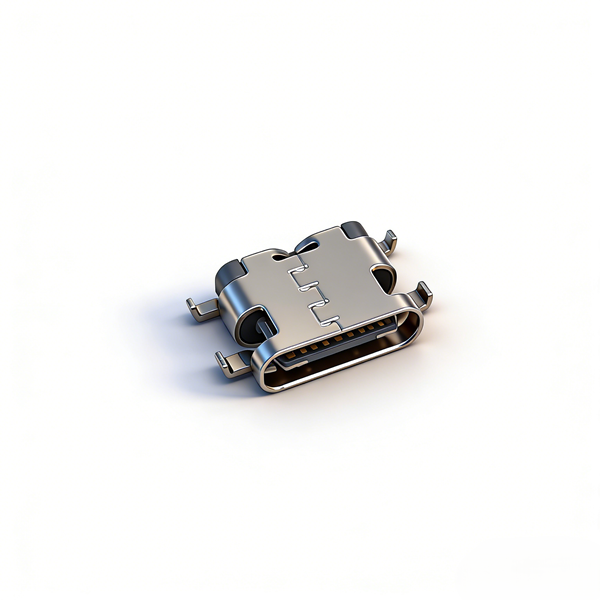

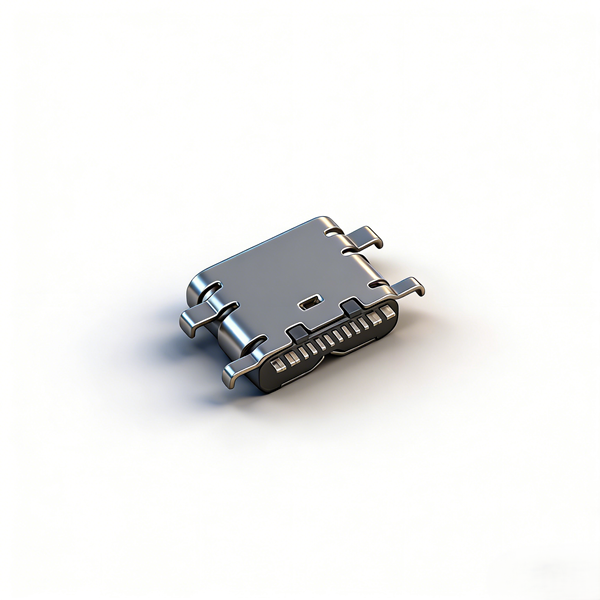

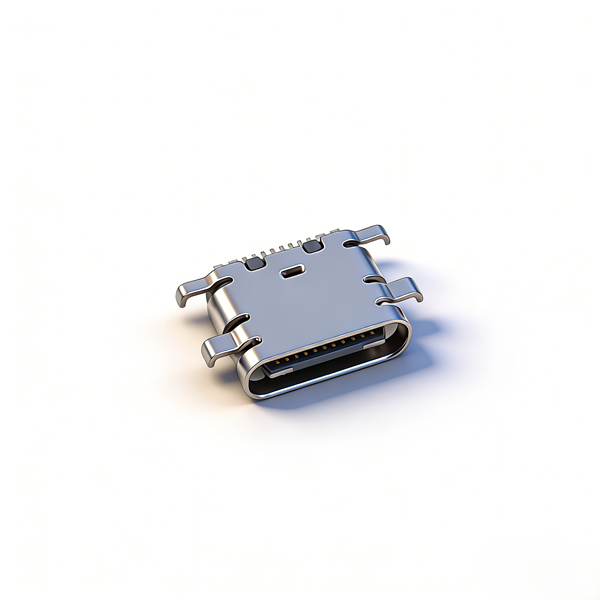

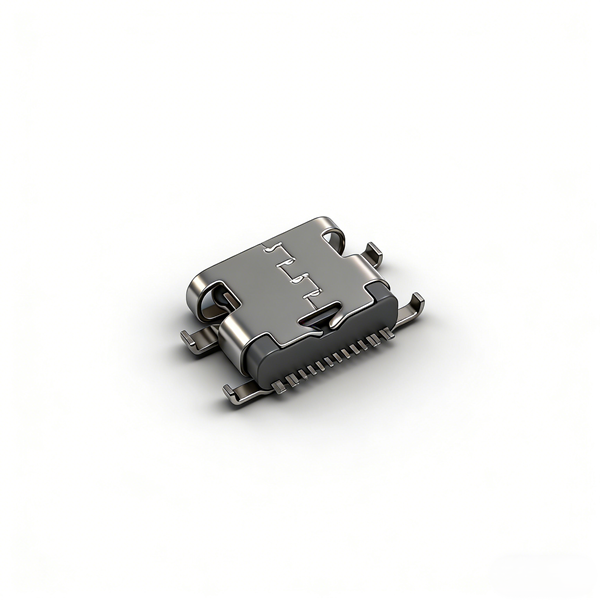

A011615A为全系最深2.4mm沉板连接器，总长6.5mm紧凑型尺寸，四侧完整贴片脚四周接地，电磁屏蔽稳定；无支撑柱LCP胶芯适配超大PCB沉槽空间，取消内置接触弹片，减少长期插拔出现接触不良的概率。完整16PIN差分线路同时承载5A大电流与高速数据传输，标准卷带自动化量产，无防水设计，仅干燥室内深槽整机配套，支持试样与大批量贴片订单。

产品规格

注意事项

• SMT回流焊严控峰值260℃、保温10秒，防止无柱LCP胶芯高温塌陷；

• PCB需精准开设2.4mm深度沉槽，焊盘严格按±0.05公差加工；

• 无内置弹片，禁止暴力插拔，避免黄铜端子弯折造成充电断连；

• 5A满载整机加宽VBUS铜箔，提升端子散热、防止氧化增大电阻；

• 高速差分线路做好标准阻抗匹配，保障高速传输不丢包；

• 本品无防水，禁止淋雨、浸水、户外潮湿整机配套；

• 仓储保持干燥通风，不锈钢外壳防潮防锈；

• 插拔上限5000次，高频反复插拔设备不推荐；

• 大批量投产前完成2.4mm沉槽、回流焊、插拔全套可靠性测试。
