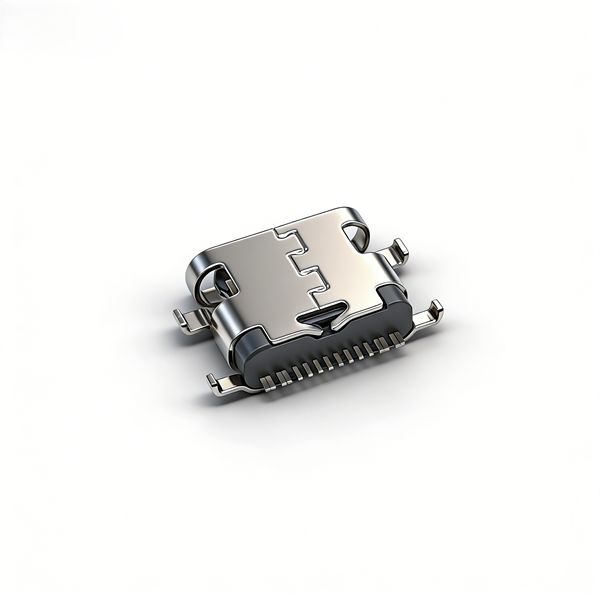

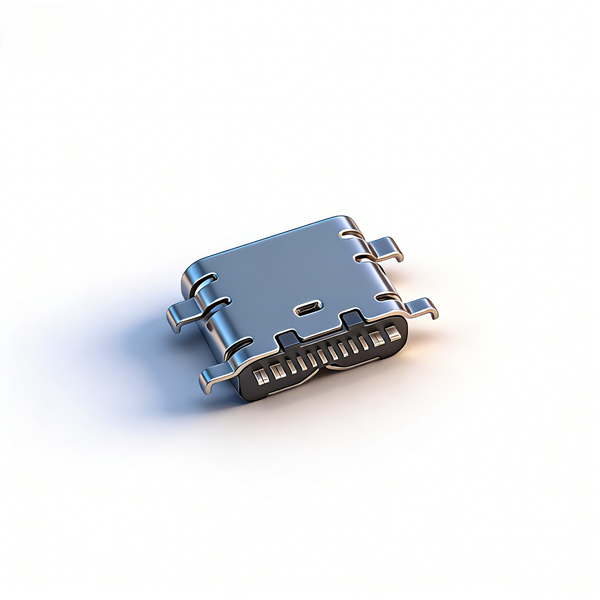

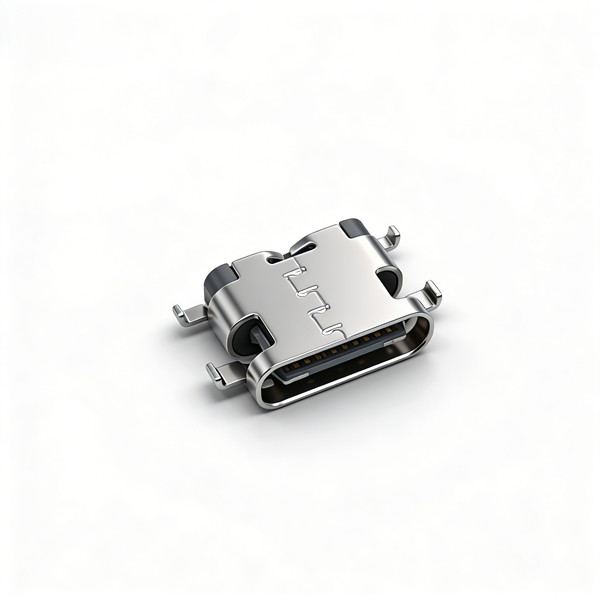

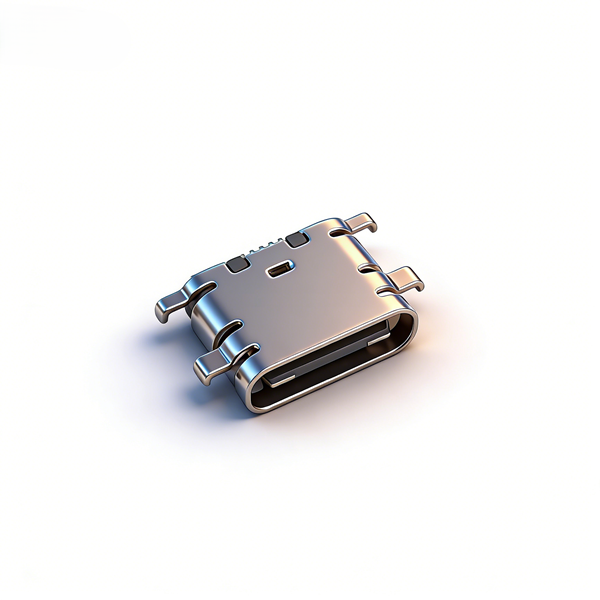

TYPE C母座16PIN 沉板2.1 四脚插板SMT L=6.5 三模 无柱 无弹

产品详情

A011614A为2.1mm超深沉板专用连接器，总长6.5mm紧凑型尺寸，四侧完整贴片脚四周接地，电磁屏蔽稳定；无支撑柱LCP胶芯适配PCB深槽结构，取消内置接触弹片，减少长期插拔接触失效问题。完整16PIN差分线路同步承载5A大电流与高速数据，标准卷带自动化量产，无防水设计，仅干燥室内深槽整机配套，支持试样与大批量贴片订单。

产品规格

注意事项

• SMT回流焊严控峰值260℃、保温10秒，防止无柱LCP胶芯塌陷；

• PCB必须开设匹配2.1mm深度沉槽，焊盘按±0.05公差加工；

• 无内置弹片，禁止暴力插拔，避免黄铜端子弯折断路；

• 5A满载整机加宽VBUS铜箔，提升端子散热防氧化；

• 高速差分线路做好阻抗匹配，保障数据传输稳定；

• 本品无防水，不可用于户外、浸水类整机；

• 仓储保持干燥通风，不锈钢外壳防潮防锈；

• 插拔上限5000次，高频插拔设备不推荐；

• 批量投产前完成沉槽、回流焊、插拔可靠性测试。
