TYPE C母座16PIN 夹板0.8 L=6.5 有脚 三模 有弹

产品详情

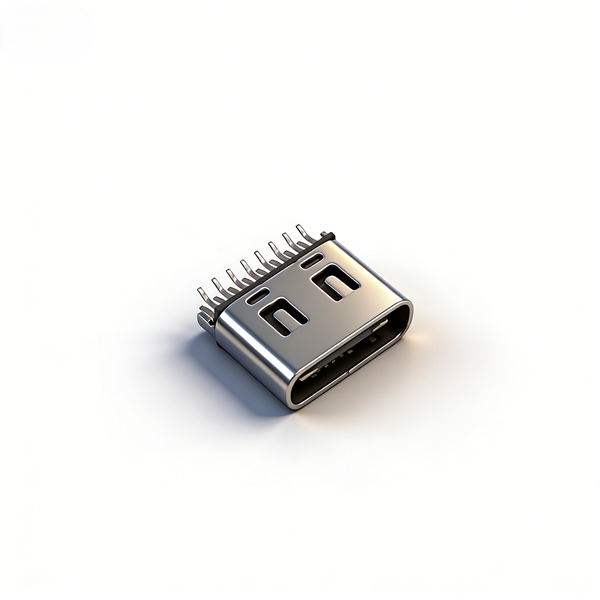

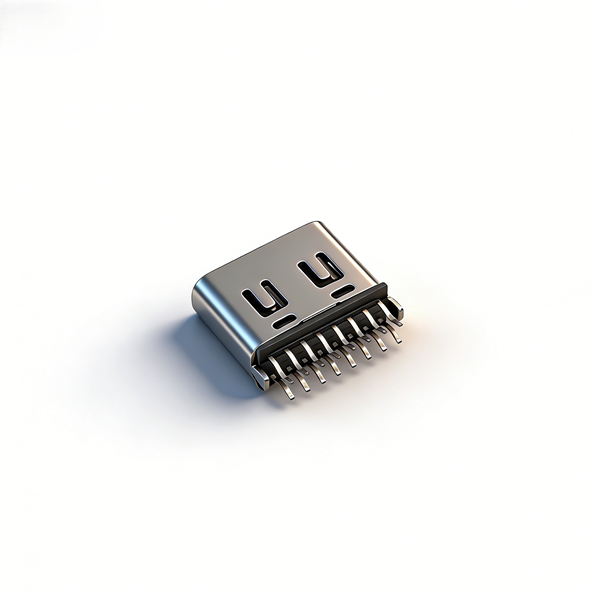

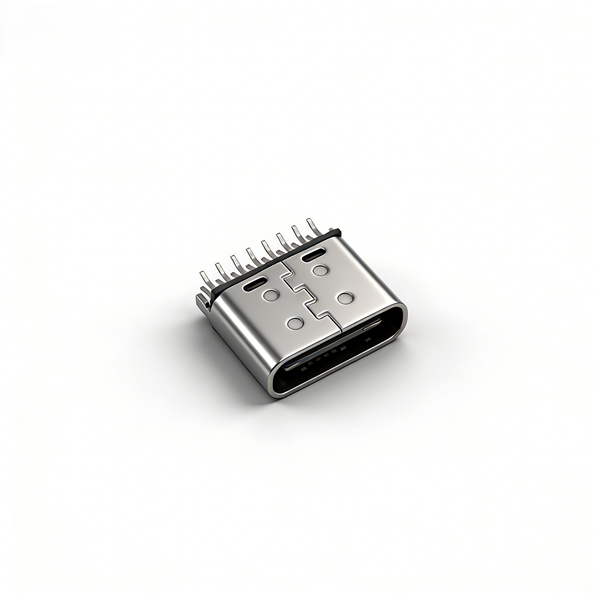

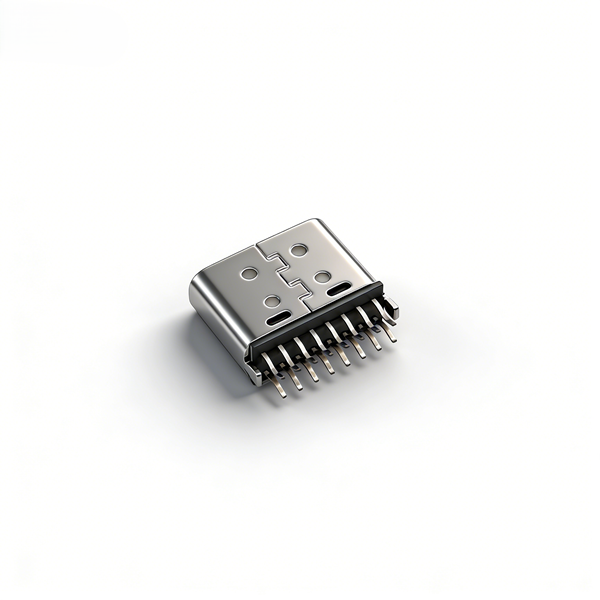

A011619A为0.8mm专用夹板型Type-C连接器，本体6.5mm，搭配固定插脚嵌入PCB，焊接定位更牢固，不易偏移；三模耐高温LCP胶适配标准回流制程，内置接触弹片，公头插拔夹持稳定，万次插拔不易松动。完整16PIN差分线路同时承载5A大电流与高速数据，标准卷带贴片包装，无防水设计，仅室内干燥夹板整机可用，支持试样与大批量订单。

产品规格

注意事项

• SMT回流焊严控峰值260℃、保温10秒，防止LCP胶芯软化；

• PCB厚度严格选用0.8mm，夹板定位孔按±0.05公差加工；

• 内置弹片禁止暴力插拔，避免弹片疲劳夹持力下降；

• 5A满载整机加宽VBUS铜箔，提升端子散热防氧化；

• 高速差分线路做好阻抗匹配，保障数据传输稳定；

• 本品无防水，不可用于户外、浸水类整机；

• 仓储干燥通风，不锈钢外壳防潮防锈；

• 插拔上限10000次，适合中高频夹板数码；

• 批量投产前完成回流焊、万次插拔可靠性测试。
