防水TYPE C母座16PIN 板上两脚插板SMT L=7.3 全塑

产品详情

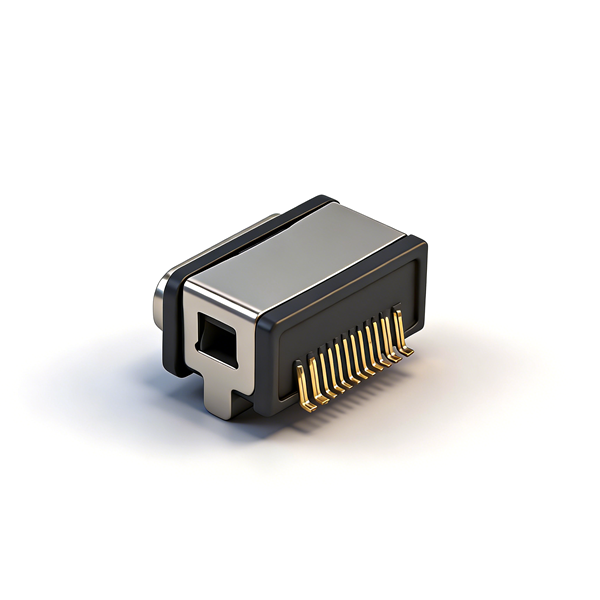

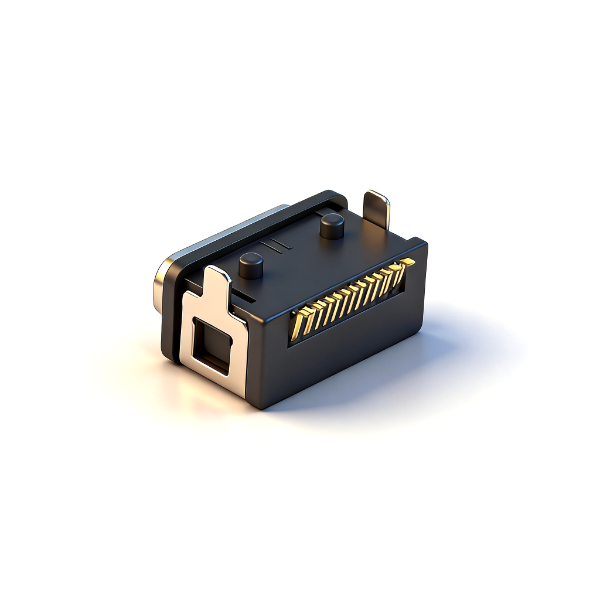

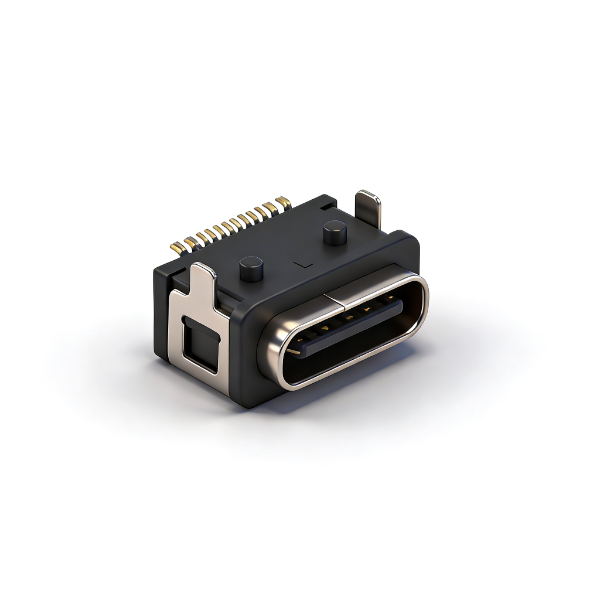

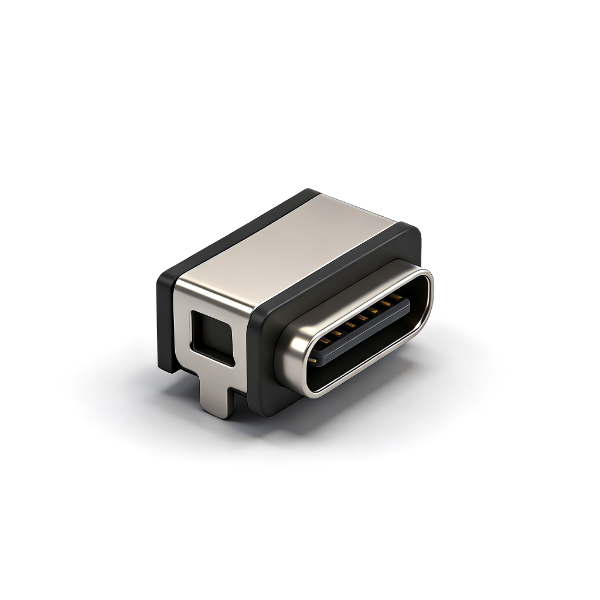

B09W1601A 16PIN全功能防水Type-C母座为板上两脚插板SMT全塑结构，整体长度7.3mm，原厂配套标准化高密度PCB顶层布局图纸，兼容全自动SMT贴片产线，批量焊接稳定高效。本品防水等级IPX8深水防护，可实现1米水下浸泡30分钟不渗水，标配圆形截面硅胶防水圈，装配时控制挤压量0.5~0.6mm，密封结构稳定可靠。

产品壳体采用玻纤增强PA10T耐高温塑胶，回流焊高温加工不易变形；屏蔽外壳选用SUS301不锈钢加厚镀镍，长期潮湿环境防锈；16PIN高密度导电端子采用C7025磷铜基材，底层厚镀镍、触点区域镀金1μ"，有效降低接触电阻，抗氧化耐腐蚀，高低温环境下充电与数据传输稳定。电气参数支持3A大电流快充，工作温度覆盖-30℃至85℃，插拔力度适中，10000次插拔循环后依旧保持良好接触。产品通过ROHS、REACH环保检测，无有害物质可全球出口，支持样品测试、大批量定制，适配潜水器材、水下探测设备、防水运动相机、深水智能手表、户外高端防水工控等需要完整Type-C数据充电功能的深水设备。

产品规格

注意事项

• 采用SMT回流焊贴片工艺，严格管控焊接温度与加热时长，避免PA10T塑胶高温变形、硅胶防水圈老化，破坏IPX8深水密封性能；

• 装配防水硅胶圈时必须控制挤压量在0.5~0.6mm区间，挤压不足会出现渗水，挤压过量易撕裂胶圈丧失防水能力；

• 本品为16PIN高密度端子结构，PCB焊盘严格按照规格书图纸加工，尺寸偏差会造成端子焊接短路、接触不良；

• 成品储存环境保持干燥通风，远离水汽、酸碱、油污，防止不锈钢外壳、镀金端子氧化发黑增大接触电阻；

• 使用时禁止暴力插拔Type-C公头，16PIN细端子极易折弯移位，造成快充断连、数据传输异常；

• 产品额定最大电流3A，不可长期超负载大电流运行，避免端子发热加速老化、缩短使用寿命；

• 整机IPX8深水浸泡测试前完成完整装配，胶圈不可漏装、破损，否则无法通过深水防水测试；

• 大批量投产前务必申领样品，完成高低温、1米深水浸泡、10000次插拔全项可靠性测试，确认整机适配后再批量采购；

• 装配作业保持手部洁净，油污附着防水圈会降低胶圈贴合度，直接削弱深水密封效果。
