TYPE C母座16PIN 沉板1.6 四脚插板SMT L=6.5 三模 无柱 带中夹片 有弹

产品详情

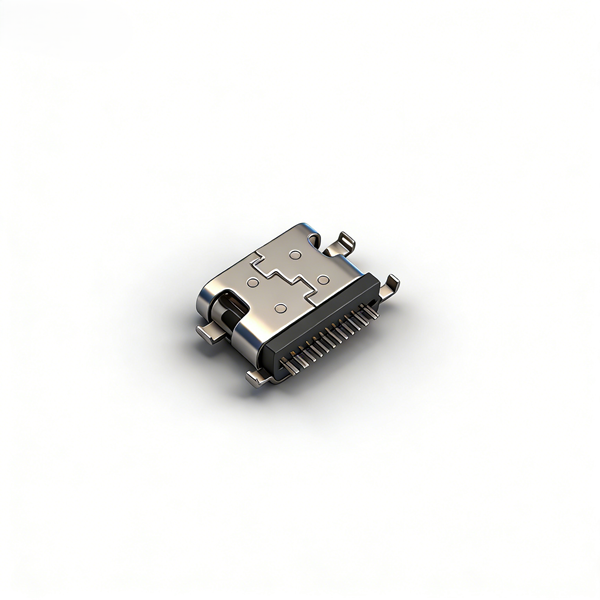

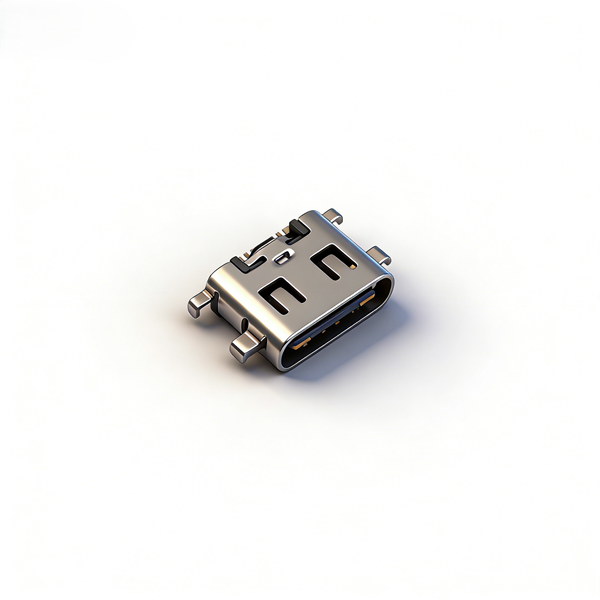

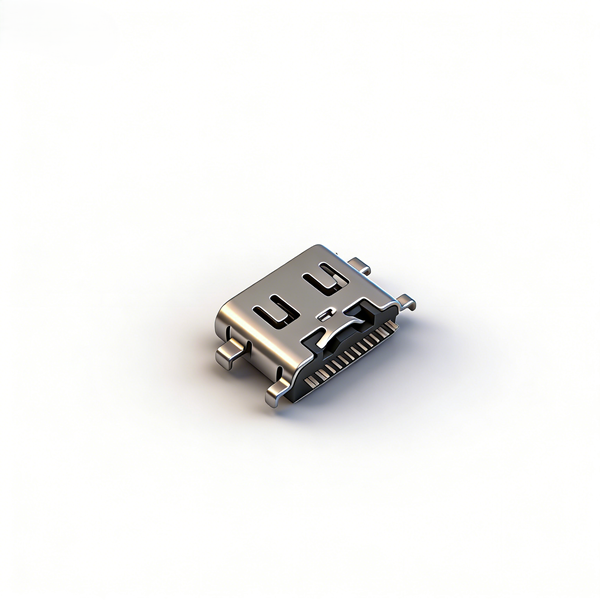

A011612B为1.6mm深沉板专用全功能连接器，总长6.5mm紧凑型尺寸，四侧完整贴片脚四周接地，搭配独立中夹屏蔽片，EMI抗干扰能力优异；三模LCP无支撑柱胶芯适配深槽PCB空间，内置接触弹片让公母头插接更稳固，耐久可达10000次。完整16PIN差分线路同步承载5A大电流与高速数据，标准卷带自动化生产，无防水设计，仅干燥室内深沉板整机配套，支持试样与大批量贴片订单。

产品规格

注意事项

• SMT回流焊严控峰值260℃、保温10秒，防止无柱LCP胶芯高温塌陷；

• PCB需开设匹配1.6mm深沉槽，焊盘严格按±0.05公差图纸加工；

• 内置弹片禁止暴力插拔，避免弹片疲劳松脱、出现接触不良；

• 5A满载整机加宽VBUS铜箔，提升端子散热、防止氧化增大电阻；

• 高速差分线路做好标准阻抗匹配，保障高速传输稳定不丢包；

• 本品无防水，禁止淋雨、浸水、户外潮湿整机配套；

• 仓储保持干燥通风，不锈钢外壳与屏蔽夹防潮防锈；

• 插拔上限10000次，适合中高频插拔数码设备；

• 大批量投产前完成沉槽、回流焊、万次插拔全套可靠性测试。
