TYPE C母座16PIN 沉板1.6 四脚插板SMT L=6.5 无弹

产品详情

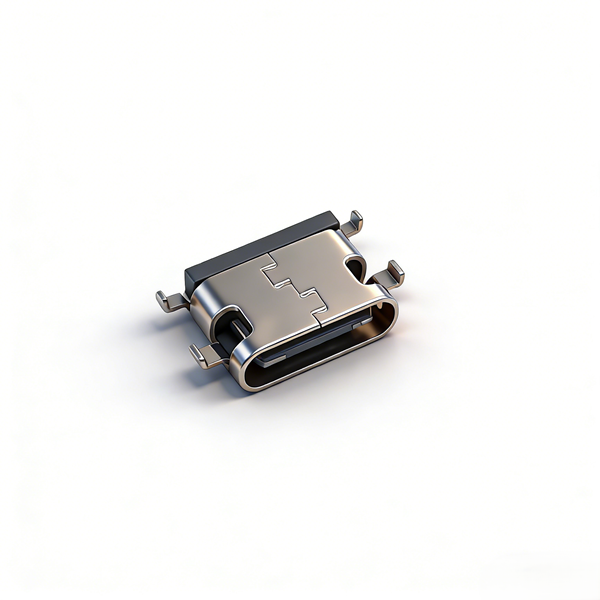

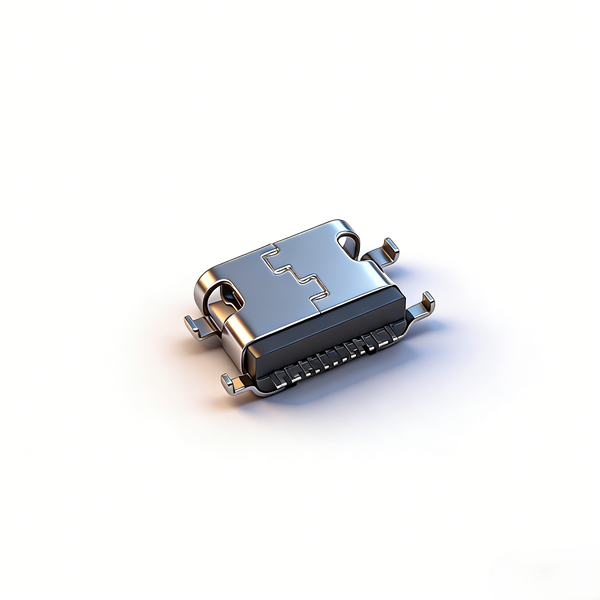

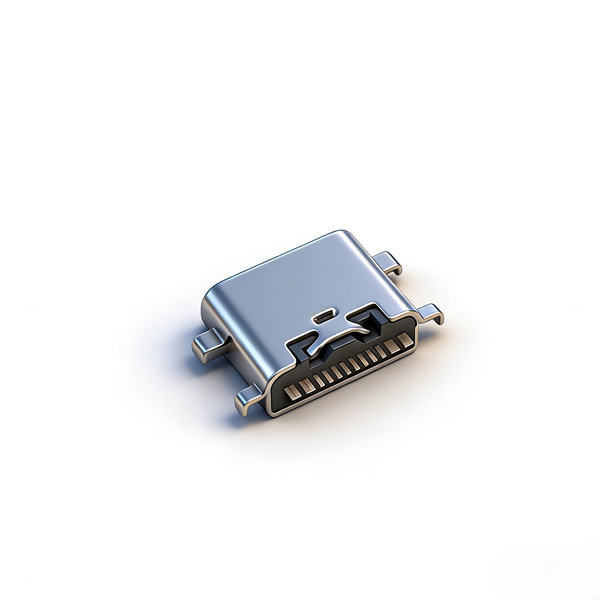

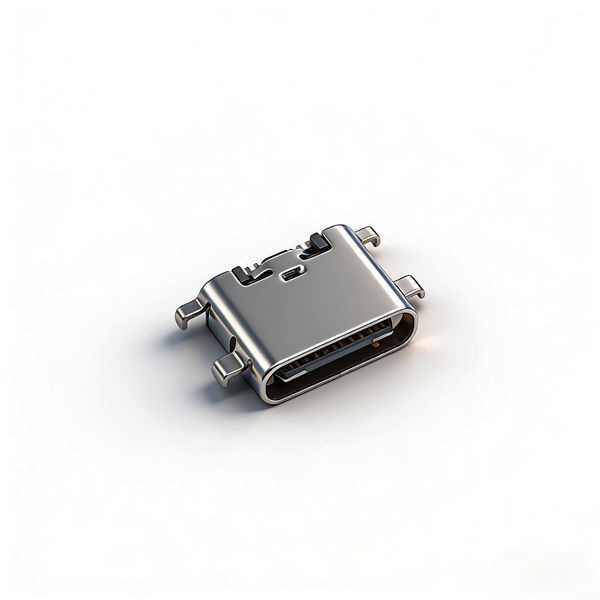

A011612A为1.6mm深沉板专用全功能连接器，总长6.5mm紧凑型尺寸，四侧完整贴片脚四周接地，电磁屏蔽稳定；LCP耐高温胶适配标准回流制程，取消内置接触弹片，减少长期插拔接触失效风险。完整16PIN差分线路同步承载5A大电流与高速数据传输，标准卷带自动化量产，无防水设计，仅干燥室内沉板整机配套，支持试样与大批量贴片订单。

产品规格

注意事项

• SMT回流焊严控峰值260℃、保温10秒，防止LCP胶芯高温软化；

• PCB必须开设1.6mm匹配沉槽，焊盘严格按±0.05公差加工；

• 无内置弹片，禁止暴力插拔，避免黄铜端子弯折、充电断连；

• 5A满载整机加宽VBUS铜箔，提升端子散热防氧化；

• 高速差分线路做标准阻抗匹配，保障高速传输稳定；

• 本品无防水，禁止淋雨、浸水、户外潮湿整机配套；

• 仓储干燥通风，不锈钢外壳防潮防锈；

• 插拔上限5000次，高频反复插拔设备不推荐；

• 批量投产前完成沉槽、回流焊、插拔全套可靠性测试。
