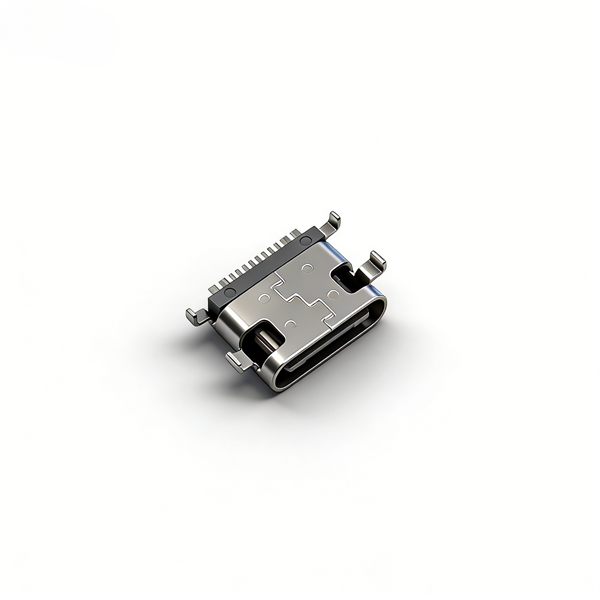

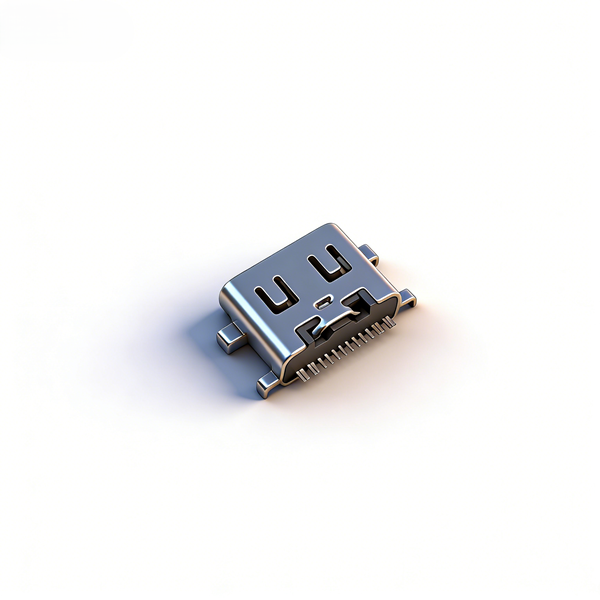

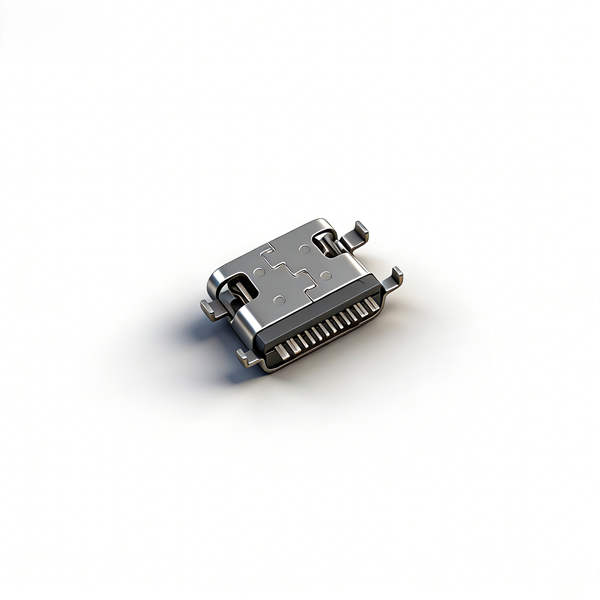

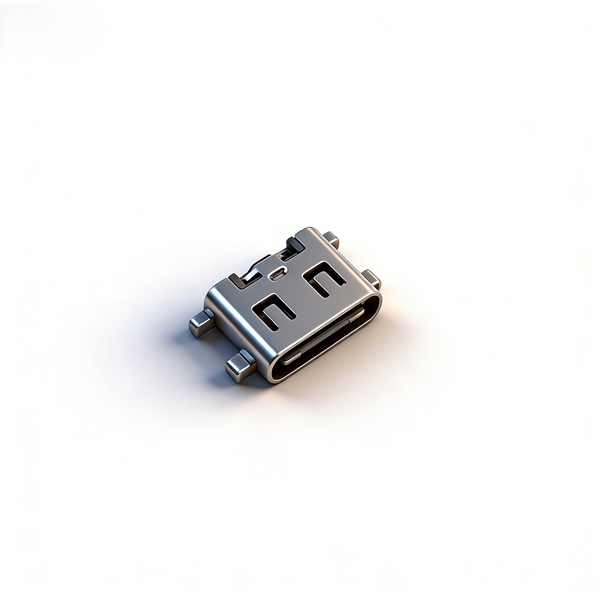

TYPE C母座16PIN 沉板0.8 四脚插板SMT L=6.5 三模 带中夹片 无柱 有弹

产品详情

A011608B为0.8mm超薄沉板专用全功能连接器，总长6.5mm，四侧完整贴片脚四周接地，搭配独立中夹屏蔽片，EMI抗干扰性能优异；三模LCP胶芯无内置支撑柱，适配超薄沉板PCB开槽空间；内置接触弹片，公母对插夹持稳定，插拔耐久可达10000次。完整16PIN差分线路同时承载5A大电流与高速数据，标准卷自动化生产，无防水设计，仅干燥室内超薄整机配套，支持试样与大批量贴片订单。

产品规格

注意事项

• SMT回流焊严控峰值260℃、保温10秒，防止LCP胶芯高温软化；

• PCB必须开设匹配0.8mm深度沉槽，焊盘严格按±0.05公差加工；

• 胶芯无支撑柱，回流温度、时长严禁超标避免变形塌陷；

• 内置弹片禁止暴力插拔，防止弹片疲劳丧失夹持力；

• 5A满载整机加宽VBUS铜箔，提升端子散热防氧化；

• 高速差分线路做好标准阻抗匹配，保障高速传输稳定；

• 本品无防水，禁止淋雨、浸水、户外潮湿整机配套；

• 仓储干燥通风，不锈钢外壳与屏蔽片防潮防锈；

• 插拔上限10000次，适合中高频超薄数码设备；

• 批量投产前完成沉板开槽、回流焊、万次插拔全套测试。
