TYPE C母座16PIN 沉板1.0 四脚插板SMT L=6.5 三模 无柱 无弹

产品详情

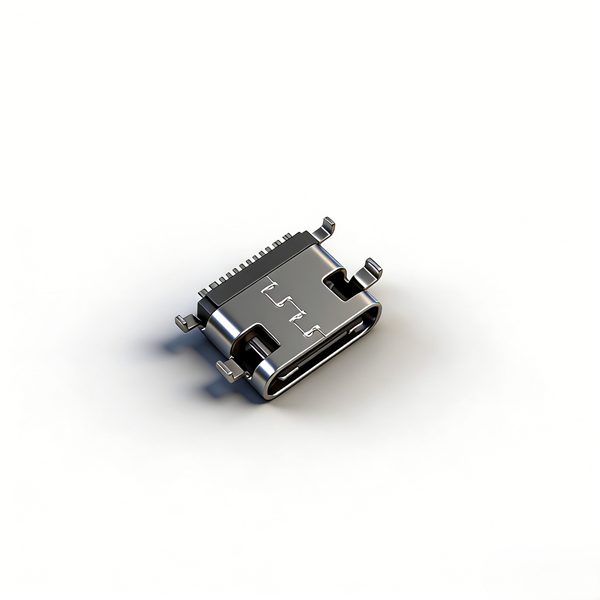

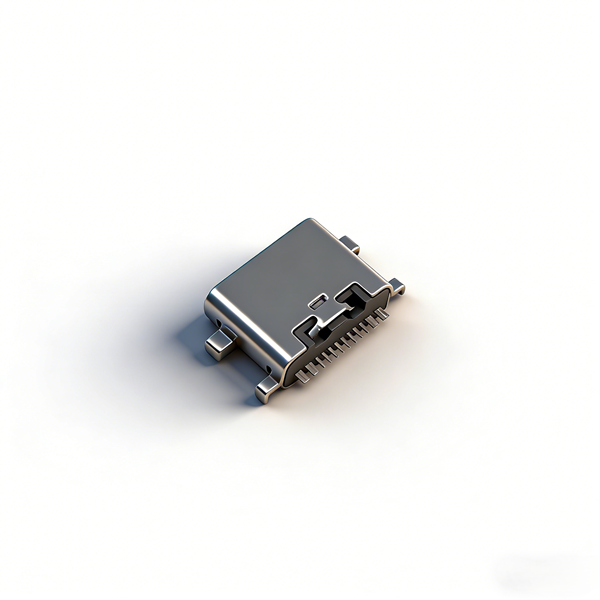

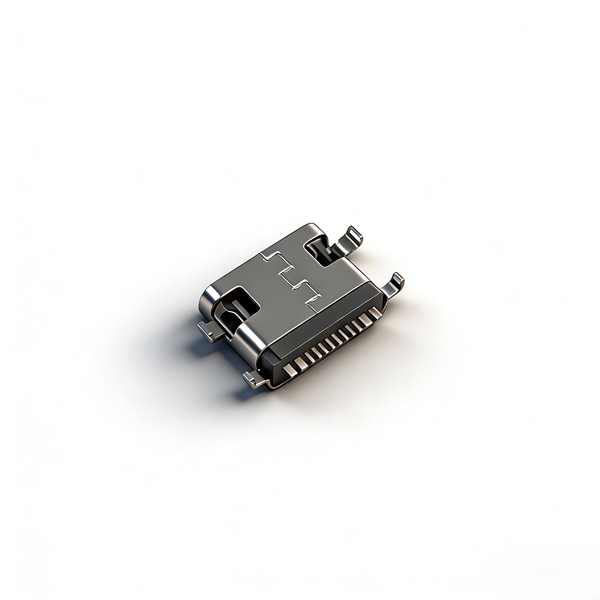

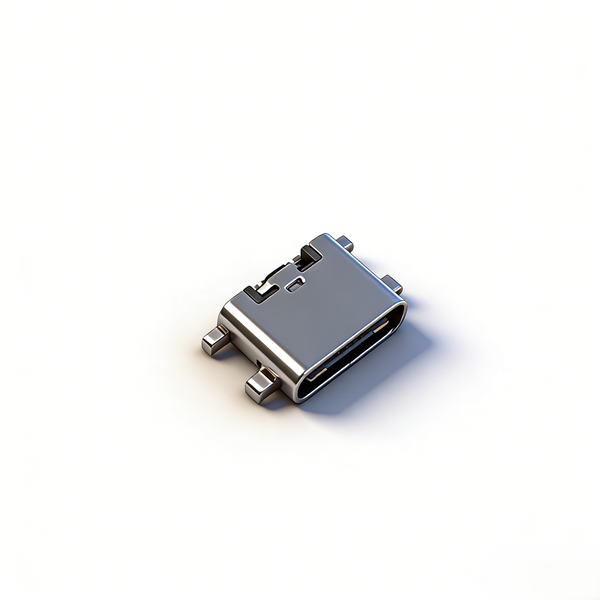

A011610A为1.0mm标准沉板全功能连接器，总长6.5mm，四侧完整贴片脚四周接地，电磁屏蔽稳定；三模LCP胶芯无内置支撑柱、无接触弹片，结构简化，降低长期插拔失效风险；完整16PIN差分线路同步承载5A大电流与高速数据传输。标准卷带自动化量产，无防水设计，仅室内干燥沉板整机使用，支持试样与大批量贴片订单。

产品规格

注意事项

• SMT回流焊严控峰值260℃、保温10秒，防止无柱LCP胶芯塌陷变形；

• PCB需开设1.0mm匹配沉槽，焊盘严格遵循±0.05加工公差；

• 无内置弹片，禁止暴力插拔，避免黄铜端子弯折造成接触不良；

• 5A满载整机加宽VBUS铜箔，提升端子散热、防止过热氧化；

• 高速差分线路做好标准阻抗匹配，保障高速传输稳定不丢包；

• 本品无防水，禁止淋雨、浸水、户外潮湿整机配套；

• 仓储保持干燥通风，不锈钢外壳防潮防锈；

• 插拔上限5000次，高频反复插拔设备不推荐；

• 批量投产前完成沉槽、回流焊、插拔全套可靠性测试。
