TYPE C母座16PIN 板上后两脚插板SMT L=5.0 短体露舌 三模 带中夹片 有柱 有弹

产品详情

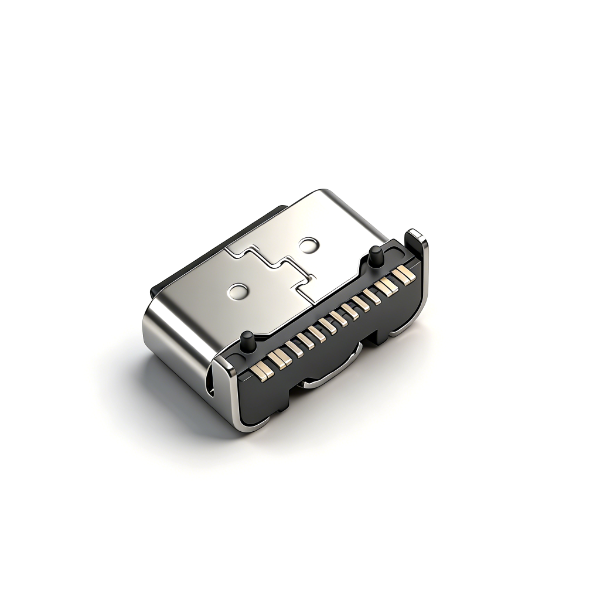

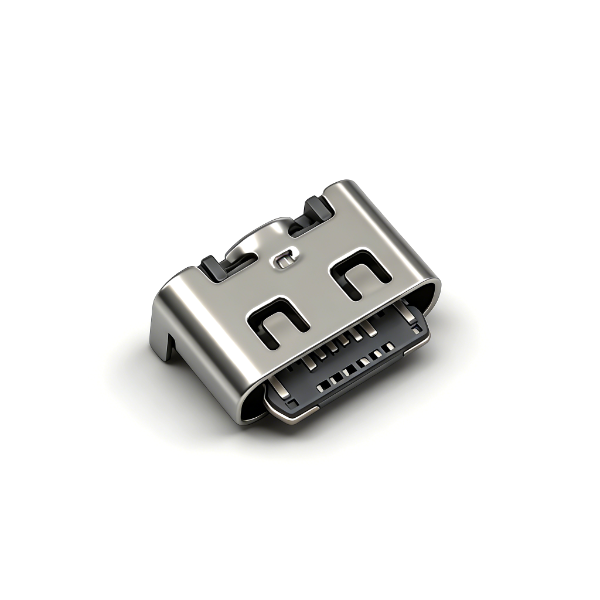

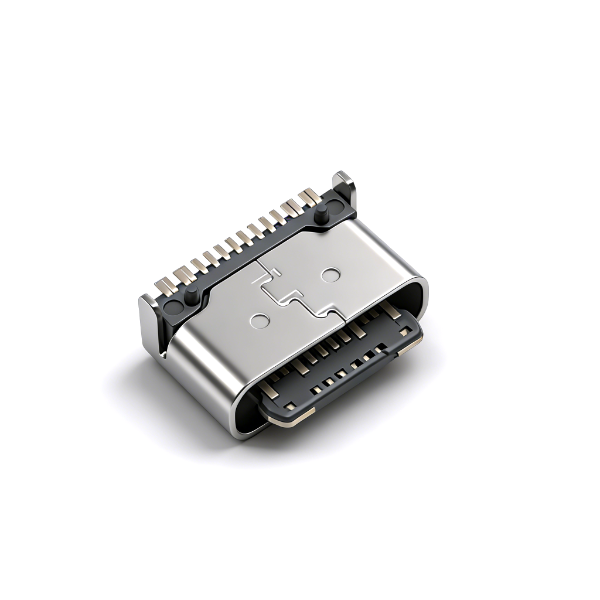

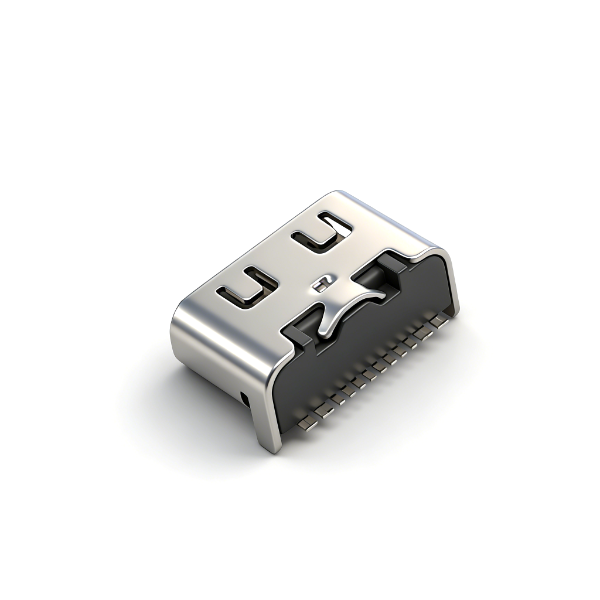

A011607A为超短露舌差异化连接器，总长仅5mm，仅尾部设置两处接地贴片脚，释放PCB前端布局空间；露舌结构适配超薄整机外壳；三模LCP带支撑柱，高温回流不易变形，搭配独立中夹片提升EMI屏蔽；内置接触弹片，对公头夹持力稳定，万次插拔不易松动。完整16PIN差分线路兼顾大电流快充与高速数据，标准卷带自动化生产，无防水设计，仅室内干燥设备可用，支持试样批量订单。

产品规格

注意事项

• SMT回流焊峰值260℃仅保温10秒，防止LCP胶芯软化；

• PCB仅尾部两处焊盘，严格按±0.05公差开板，避免接地不良；

• 后置两脚屏蔽弱，强电磁干扰设备不推荐；

• 内置弹片禁止暴力插拔，防止弹片疲劳松脱；

• 5A满载需加宽VBUS铜箔，提升散热避免端子氧化；

• 高速差分走线做阻抗匹配，保障传输稳定；

• 无防水，不可用于户外、浸水类整机；

• 仓储干燥通风，不锈钢件防潮防锈；

• 批量投产前完成回流焊、万次插拔全套可靠性测试。
