TYPE C母座16PIN 板上四脚插板SMT L=6.8 三模 有柱 带中夹片 有弹

产品详情

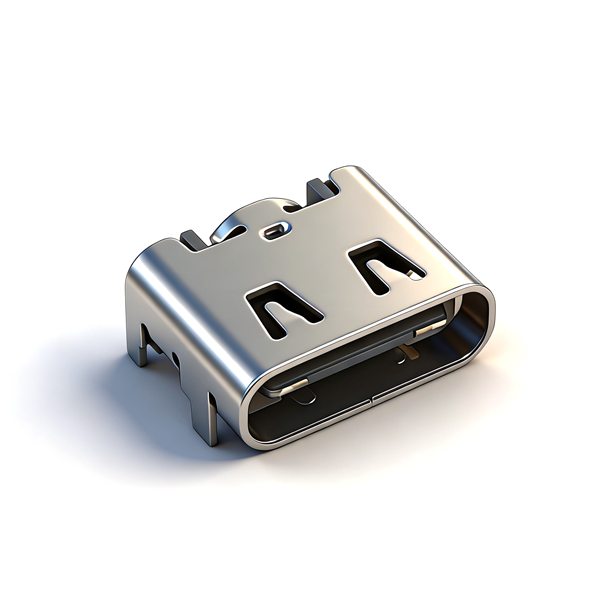

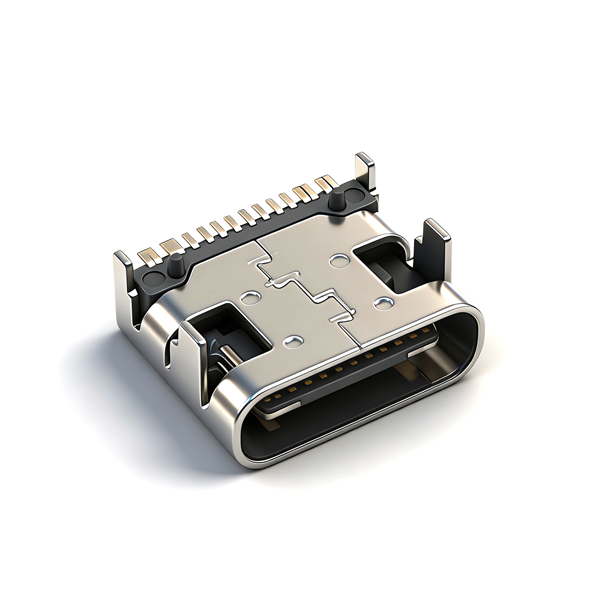

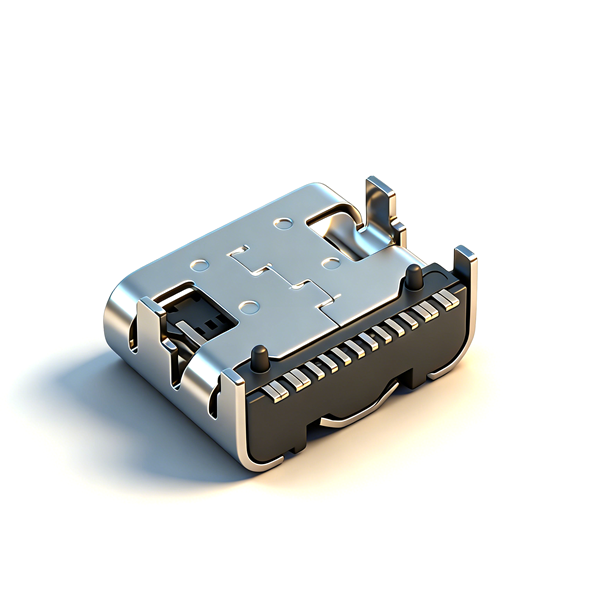

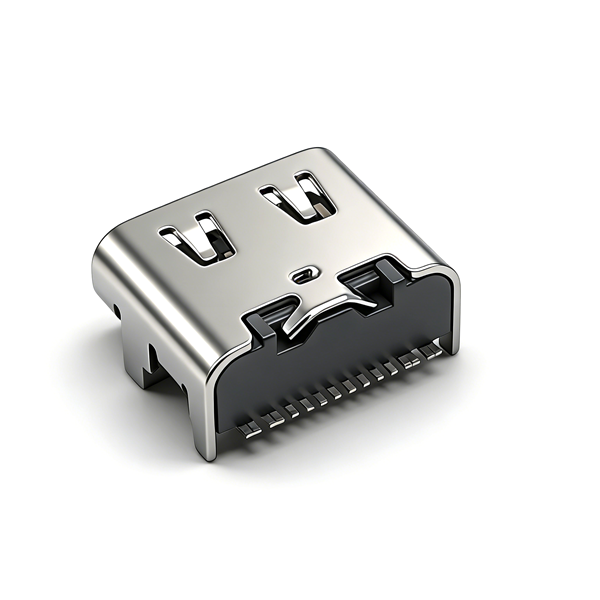

A011606F为6.8mm适中加长型全功能16PIN连接器，四侧完整贴片脚四周接地，搭配独立中夹屏蔽片，电磁抗干扰性能优异；三模一体LCP胶芯内置支撑柱，回流焊高温不易翘曲变形；内置接触弹片设计，公母对插夹持力更强，长期插拔接触稳定性优于无弹版本，耐久可达10000次。完整差分线路同时承载5A大电流与高速数据，标准卷带自动化量产，无防水结构，仅干燥室内整机配套，支持试样与大批量贴片订单。

产品规格

注意事项

• SMT回流焊严控峰值260℃、保温10秒，防止LCP胶芯高温软化变形；

• PCB焊盘严格按±0.05公差图纸加工，四贴脚偏移易造成虚焊短路；

• 内置弹片结构禁止暴力插拔，避免弹片疲劳失去夹持力；

• 5A满载整机加宽VBUS铜箔走线，提升端子散热、防止过热氧化；

• 高速差分线路做好标准阻抗匹配，保障高速传输不丢包；

• 本品无防水结构，禁止淋雨、浸水、户外潮湿整机配套；

• 仓储保持干燥通风，不锈钢外壳与屏蔽片防潮防锈；

• 插拔上限10000次，适合中高频插拔数码设备；

• 大批量投产前完成回流焊、高低温、万次插拔全套可靠性测试。
