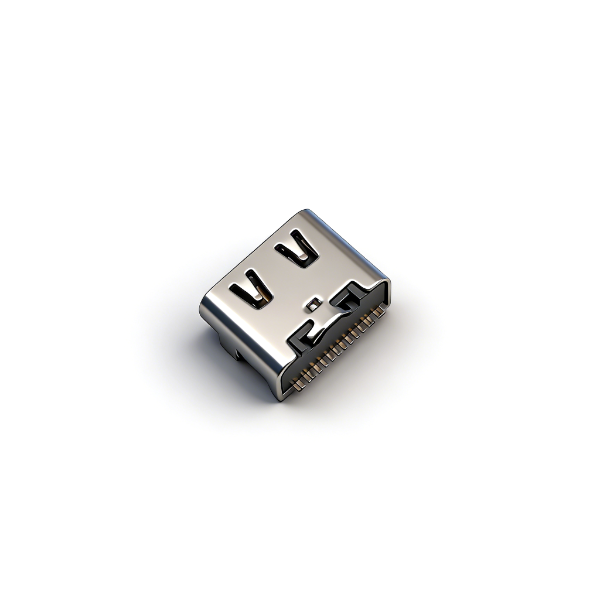

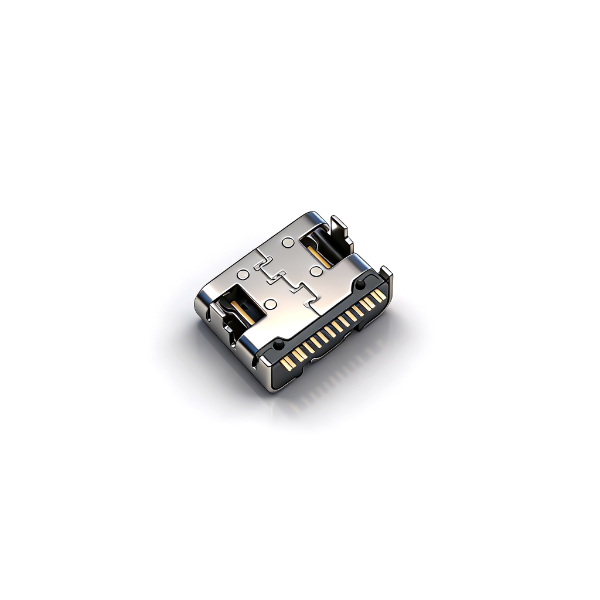

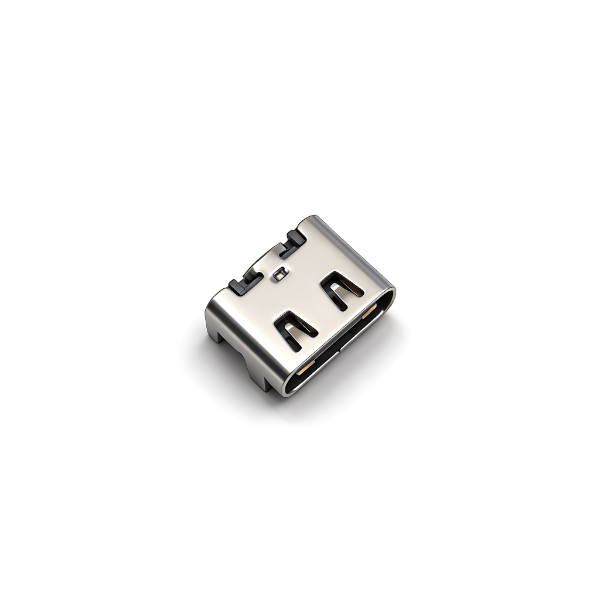

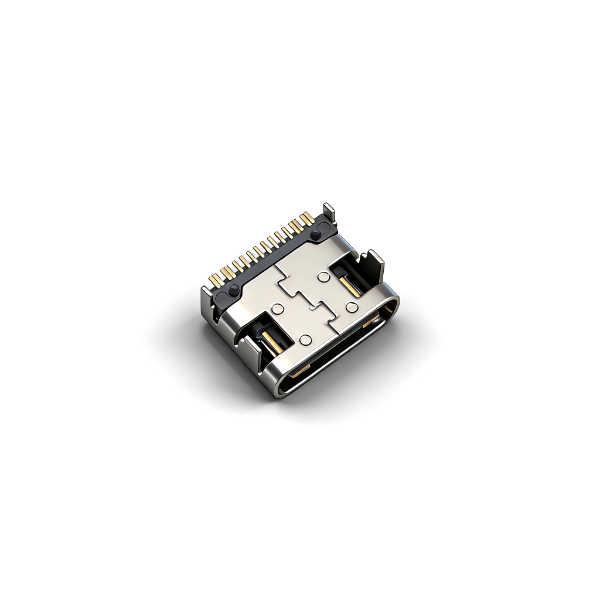

TYPE C母座16PIN 板上四脚插板SMT L=6.5 三模 有柱 带中夹片 有弹

产品详情

A011605F为6.5mm紧凑型全功能连接器，相比7.35系列占用PCB空间更小；四侧完整贴片脚搭配独立中夹屏蔽片，EMI抗干扰性能优异；胶芯三模一体带支撑柱，回流焊高温不易形变，区别无弹同型号，本品内置接触弹片，公母对插夹持力更强、接触更稳定，插拔耐久提升至10000次。完整16PIN差分线路同时承载5A大电流与高速数据，标准卷带自动化生产，无防水设计，仅干燥室内整机配套，支持试样与大批量贴片订单。

产品规格

注意事项

• SMT回流焊严控峰值260℃、保温10秒，防止LCP胶芯高温软化；

• PCB焊盘严格按±0.05公差图纸加工，四贴脚偏移易虚焊短路；

• 内置弹片结构请勿暴力插拔，避免弹片疲劳失去夹持力；

• 5A满载整机加宽VBUS铜箔，提升端子散热、防止过热氧化；

• 高速差分线路做好标准阻抗匹配，避免高速传输丢包；

• 本品无防水，禁止淋雨、浸水、户外潮湿整机配套；

• 仓储保持干燥通风，不锈钢屏蔽件防潮防锈；

• 插拔上限10000次，适合中高频插拔数码设备；

• 大批量投产前完成回流焊、高低温、万次插拔全套测试。
