TYPE C母座16PIN 板上四脚插板SMT L=6.5 三模 外壳脚长1.0 有柱 201 黄铜5A LCP 黑色 无弹 编带-模型

产品详情

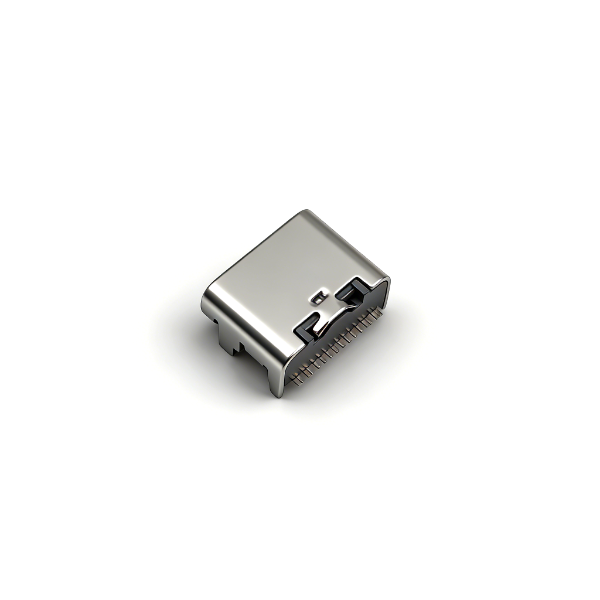

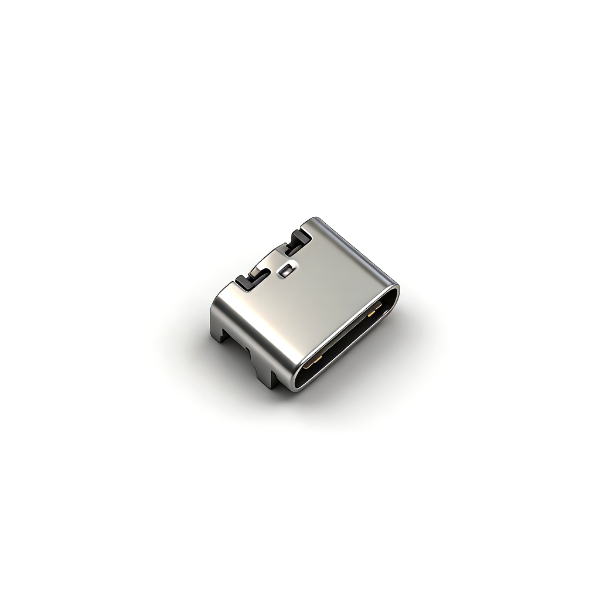

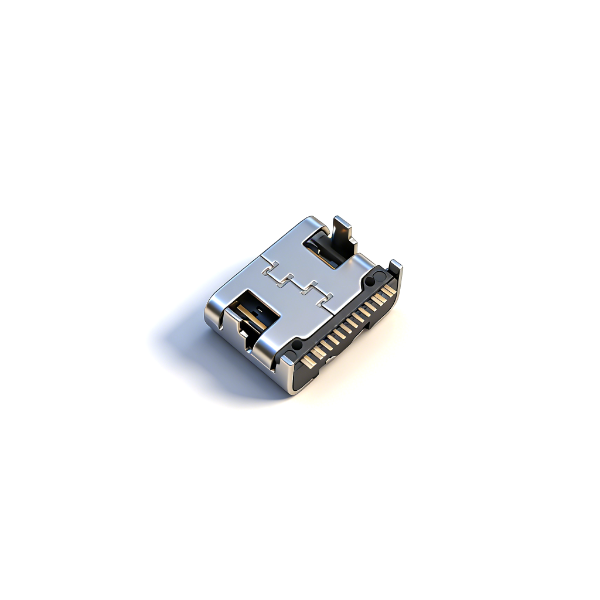

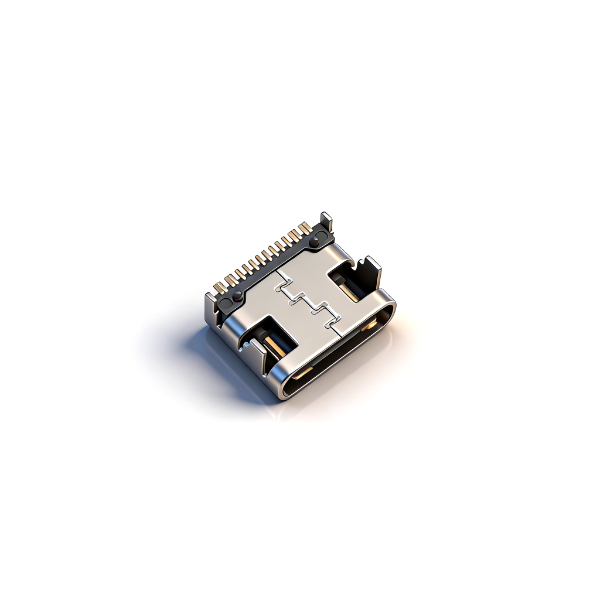

A011605B为紧凑型6.5mm板上16PIN连接器，相比7.35系列更短，大幅缩减PCB横向占用空间；四侧1.0mm完整贴片脚四周接地，EMI屏蔽表现优异。三模一体LCP胶芯内置支撑柱，回流焊高温不易翘曲变形；取消内置接触弹片，减少长期插拔接触不良风险。黄铜加厚端子稳定承载5A电流，完整差分线路支持高速数据传输，标准卷带自动化贴片，无防水设计，仅干燥室内整机使用，支持试样与大批量订单。

产品规格

注意事项

• SMT回流焊峰值控制260℃仅保温10秒，防止LCP胶芯软化变形；

• PCB焊盘按±0.05公差图纸加工，1.0mm贴脚偏移易虚焊短路；

• 5A满载整机加宽VBUS铜箔走线，提升端子散热；

• 高速差分线路严格阻抗匹配，保障高速传输稳定；

• 本品无防水，禁止淋雨、浸水、户外潮湿设备使用；

• 无内置弹片，禁止暴力插拔，避免黄铜端子弯折；

• 仓储干燥通风，防止SUS201外壳受潮生锈；

• 插拔上限5000次，高频插拔设备慎选；

• 批量投产前完成回流焊、高低温、插拔全套可靠性测试。
