TYPE C母座16PIN 板上后两脚插板SMT L=7.35 三模 带中夹片 有柱 无弹

产品详情

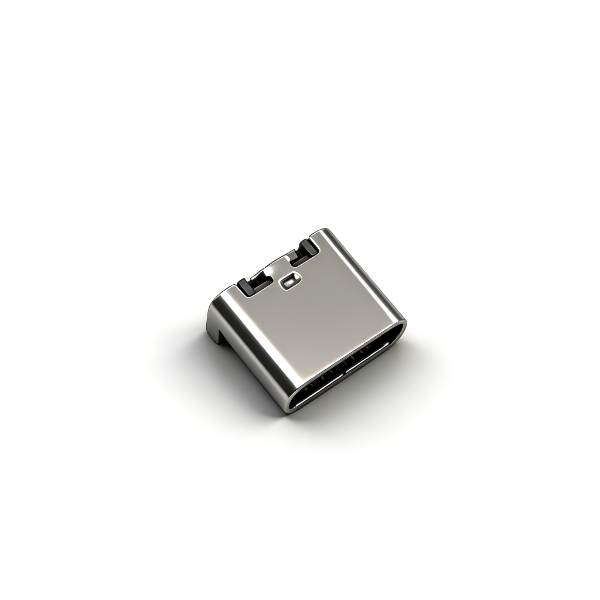

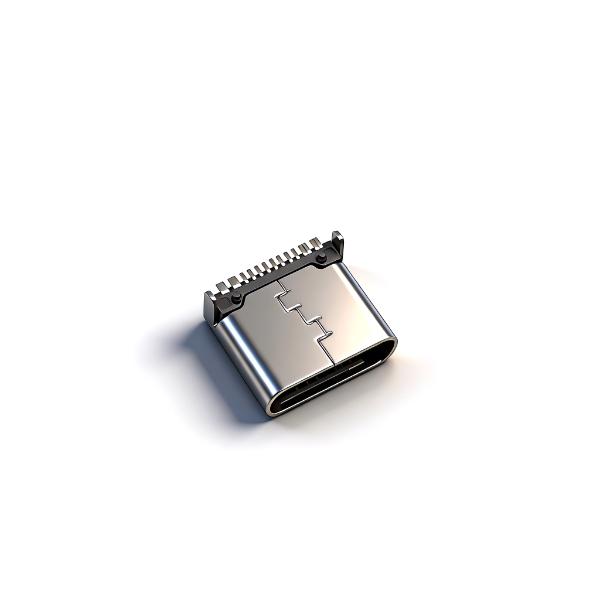

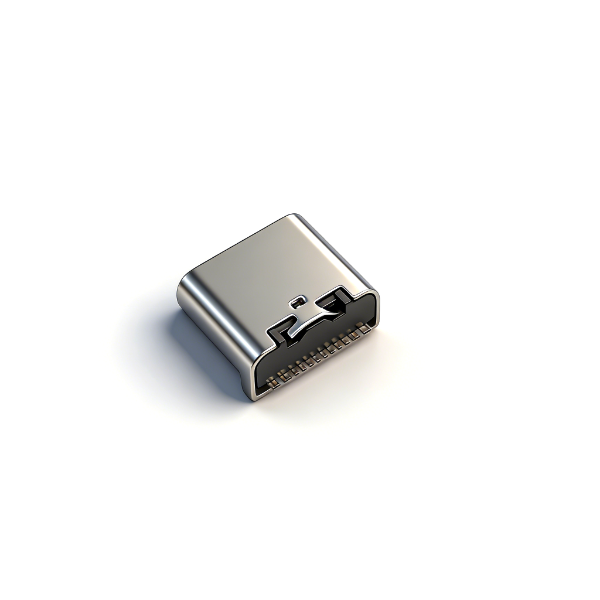

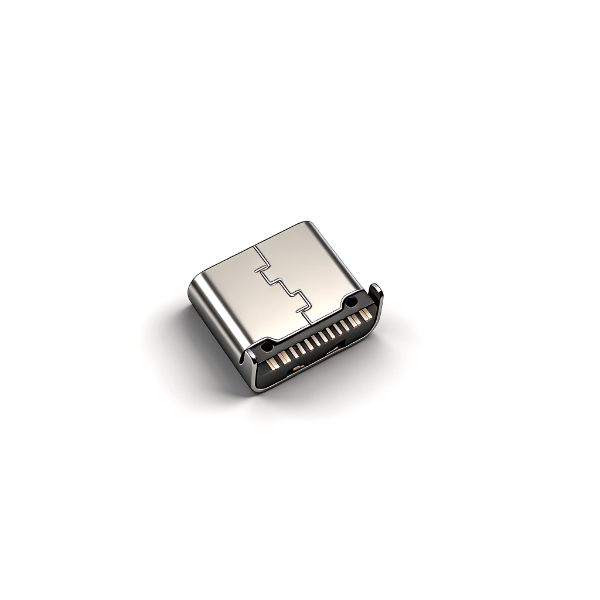

A011604A为后置两脚贴片16PIN连接器，仅尾部左右两处接地脚，大幅节省PCB前端空间；三模一体带支撑柱LCP胶芯，回流焊高温不易变形，额外加装不锈钢中夹屏蔽片，电磁抗干扰优于无夹片版本。无内置接触弹片设计，减少长期插拔接触失效问题，完整16PIN差分线路同时承载5A大电流与高速数据传输。标准卷带自动化生产，无防水设计，仅室内干燥整机配套，支持试样与大批量贴片订单。

产品规格

注意事项

• SMT回流焊严控峰值260℃、保温10秒，防止LCP胶芯高温软化；

• PCB仅后置两处接地焊盘，严格按±0.05公差图纸加工，避免接地不良；

• 两脚结构屏蔽弱于四脚款，强电磁干扰整机不推荐选用；

• 5A满载时加宽VBUS铜箔，提升端子散热避免过热氧化；

• 高速差分线路做好标准阻抗匹配，保障高速传输稳定；

• 无防水结构，禁止淋雨、浸水、户外潮湿整机配套；

• 无内置弹片，禁止暴力插拔，防止黄铜端子永久弯折；

• 仓储保持干燥通风，不锈钢外壳与屏蔽片防潮防锈；

• 插拔上限5000次，高频反复插拔设备慎选；

• 大批量投产前完成回流焊、高低温、插拔全套可靠性测试。
